DC2711A

产品详情

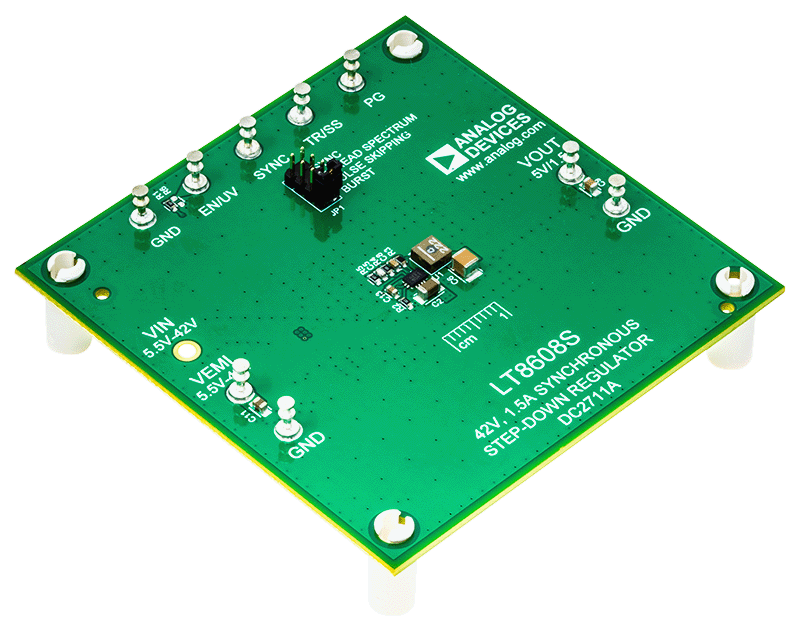

演示电路2711A是一款42V、1.5A同步降压稳压器，内置LT8608S。该演示板设计提供5V输出和5.5V至42V的输入。宽输入范围支持各种输入源，如汽车电池和工业电源。LT8608S是一款紧凑的高效率、高速同步单片降压型开关稳压器，采用第二代Silent Switcher^®结构，可尽量减少EMI并降低PCB布局敏感性。当输出电压稳定在5V时，LT8608S仅消耗3μA的静态电流。LT8608S中内置顶部和底部电源开关、补偿元件和其他必要电路，尽可能减少了外部元件数量并简化了设计。

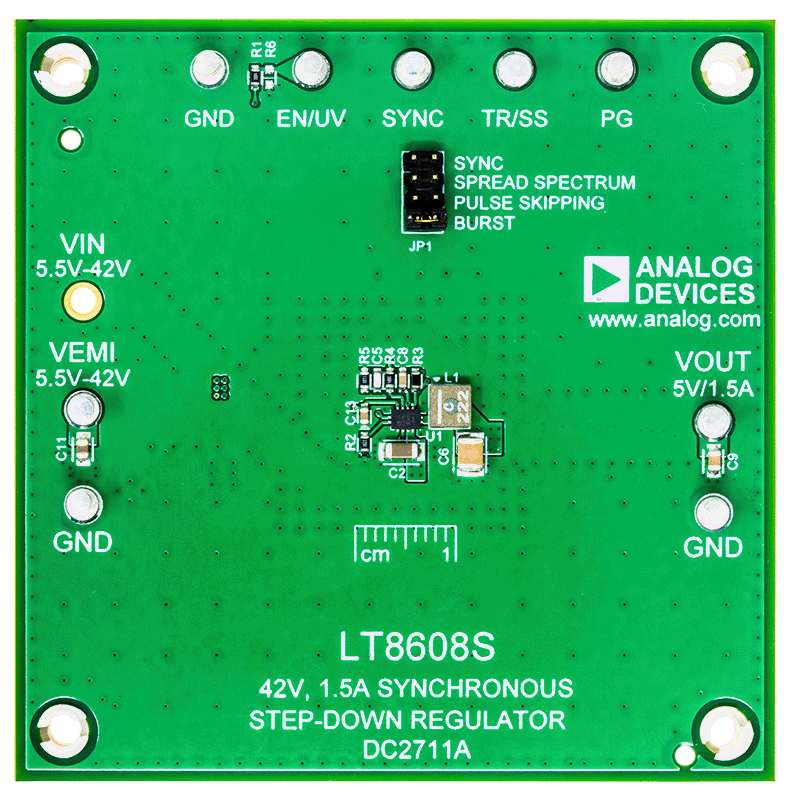

默认情况下，该演示板上的SYNC引脚接地，以实现低纹波Burst Mode^®工作模式。将JP1移动到PULSE SKIPPING位置，可以将运行模式更改为脉冲跳跃模式。一旦JP1处于SPREAD SPECTRUM位置，就会向SYNC引脚施加V_CC，以实现低EMI扩频工作模式。若要与外部时钟同步，请将JP1移至SYNC并对SYNC转塔应用该外部时钟。演示手册中的图1显示了该电路的效率。

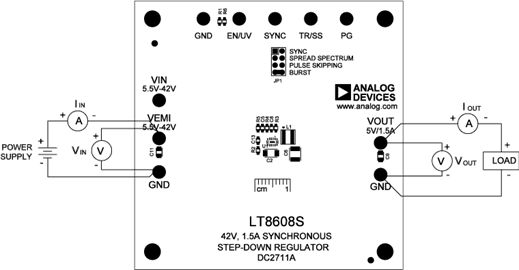

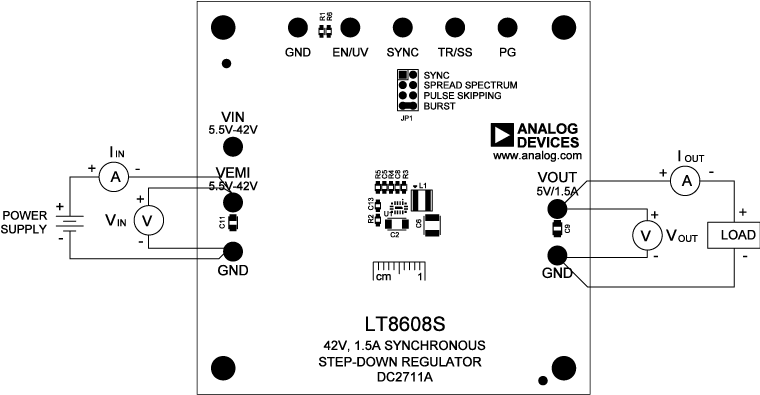

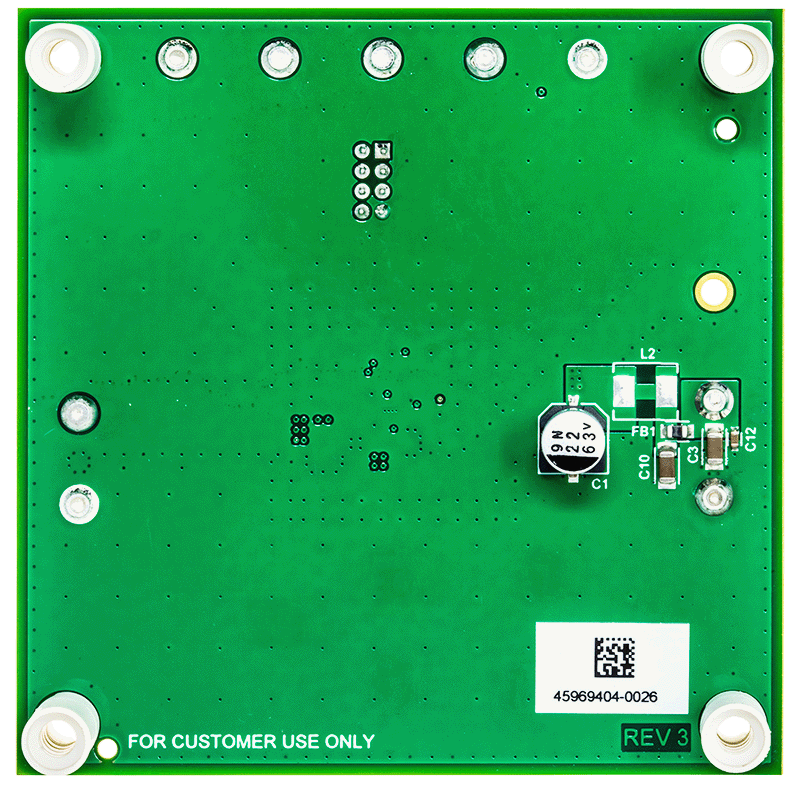

该演示板已安装EMI滤波器。演示手册的图2和图3显示了演示板（带EMI滤波器）的辐射EMI性能。图2和图3中的红线表示CISPR25 5类峰值限值。要使用EMI滤波器，应将输入连接到VEMI，而不是VIN。可在EMI滤波器中增加目前板上默认短接的电感L2，以便进一步降低传导辐射。

LT8608S数据手册提供完整的器件、操作说明和应用信息。必须将数据手册与DC2711A演示手册配合阅读。
