特性
- 4 交换芯片单电感器架构可使 VIN 大于、小于或等于 VOUT
- 适用于低 EMI 的 Silent Switcher® 架构

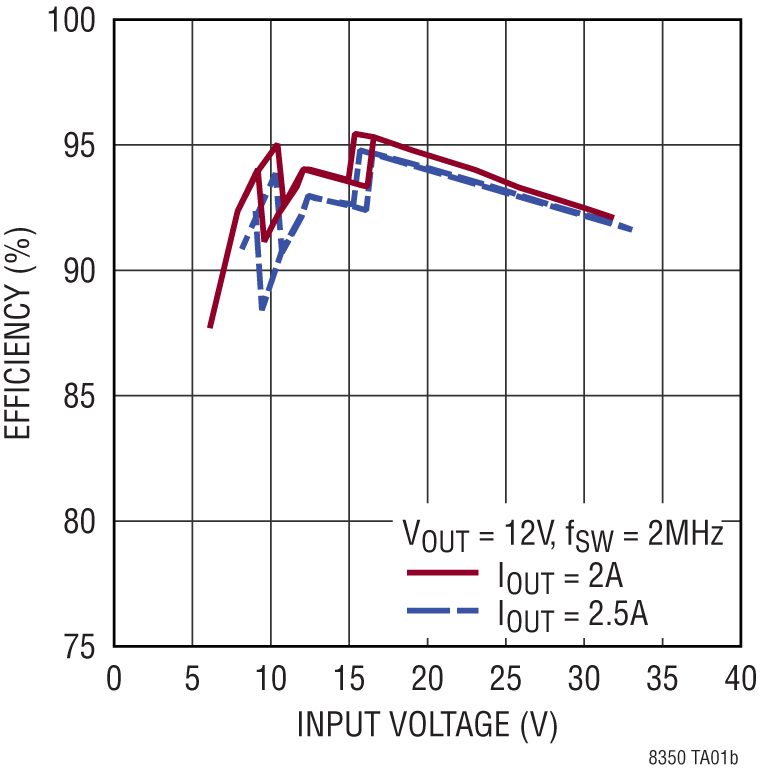

- 2MHz 时，效率高达 95%
- 专有峰值电流模式
- 3V 至 40V 输入电压范围
- 1V 至 18V 输出电压范围
- ±1.5% 输出电压调节
- 输出/输入电流调节和监控
- 恒压/恒流调节
- 高端 PMOS 负载开关驱动器
- 在降压或升压模式下无顶部 MOSFET 刷新噪声
- 具有外部频率同步和 SSFM 的 200kHz 至 2MHz 固定开关频率
- 在关断时，VOUT 从 VIN 断开连接

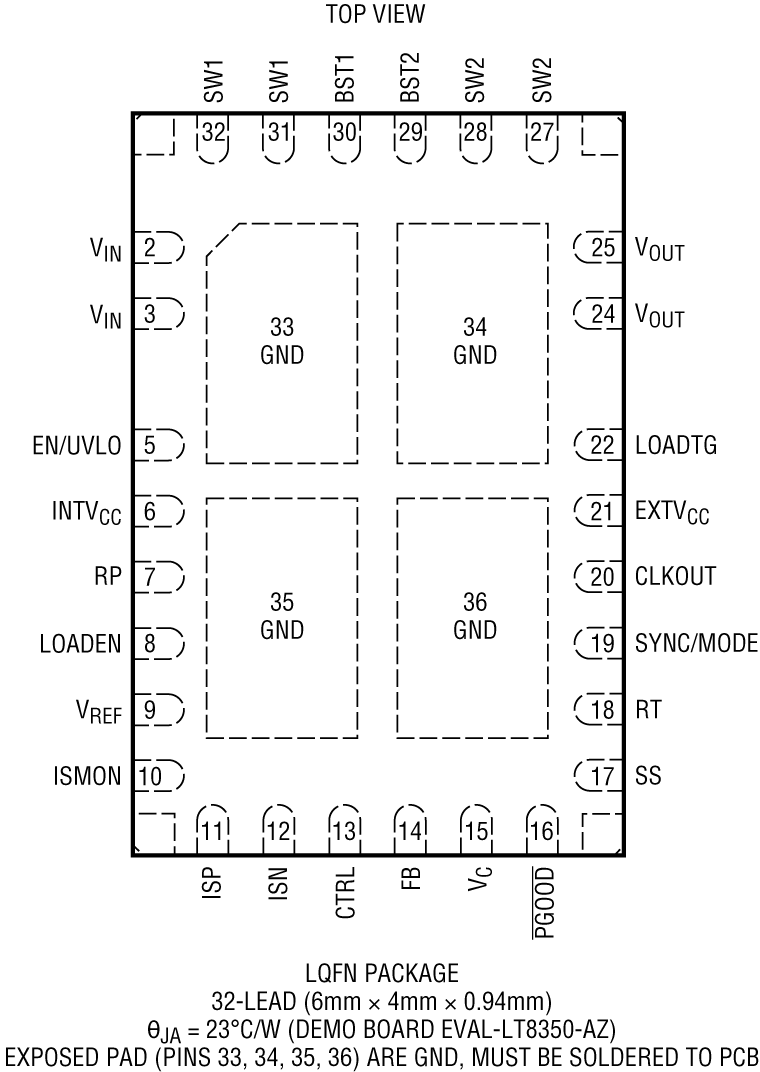

- 小型 4mm × 6mm 32 引脚 LQFN 封装
- AEC-Q100 评定正在进行中
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

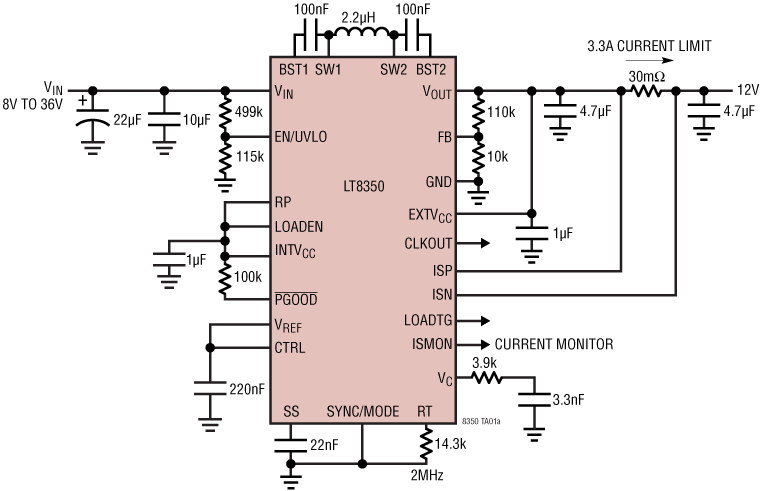

LT8350单片式4开关同步降压-升压转换器采用Silent Switcher架构，尽可能地降低了EMI辐射，同时在高开关频率下提供高效率。该开关在输入电压高于、低于或等于输出电压的情况下，可以调节输出电压、输入或输出电流。专有的峰值电流模式控制方案支持可调节和可同步的200kHz至2MHz固定频率运行方式，或支持扩频调制(SSFM)方式。LT8350具有3V至40V输入电压范围和1V至18V输出电压能力，并支持在操作区域之间进行无缝低噪声转换，非常适合汽车、工业、电信和电池供电系统中的稳压器、电池和超级电容充电器应用。
LT8350提供输入或输出电流监控和电源良好指示。还提供故障保护功能以检测输出短路情况，在此期间LT8350将处于重试、闩锁或保持运行状态。
应用
- 汽车、工业、电信系统
- 具有精确限流值的稳压器
- 高频电池供电系统
- USB-PD源
2
5.88 KB
LTspice
LT8350 - Buck-Boost Regulators
4.08 KB
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8350
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT8350RV#PBF |
32(28)-Lead LQFN (6mm x 4mm x 0.94mm)
|
|
- LT8350RV#PBF
- 引脚/封装图-中文版
-
32(28)-Lead LQFN (6mm x 4mm x 0.94mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
EVAL-LT8350-AZ
LT8350 | 40VIN, 18VOUT, 6A 同步降压-升压静音切换器®
产品详情

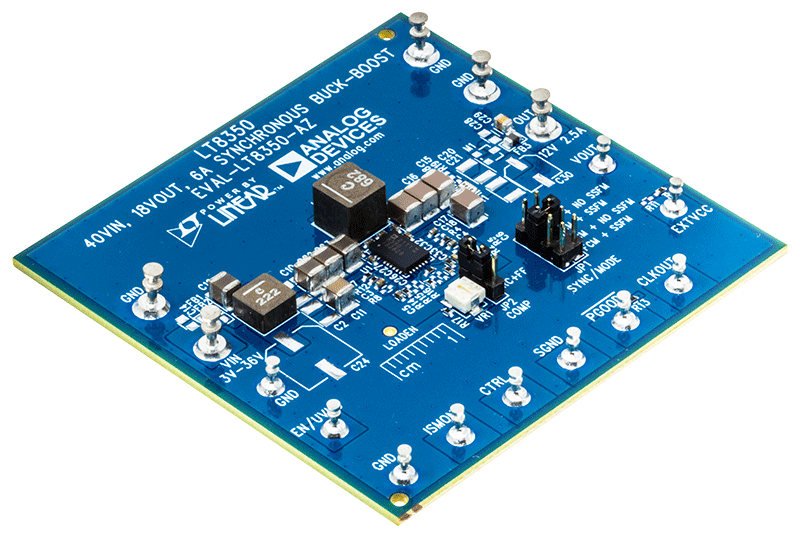

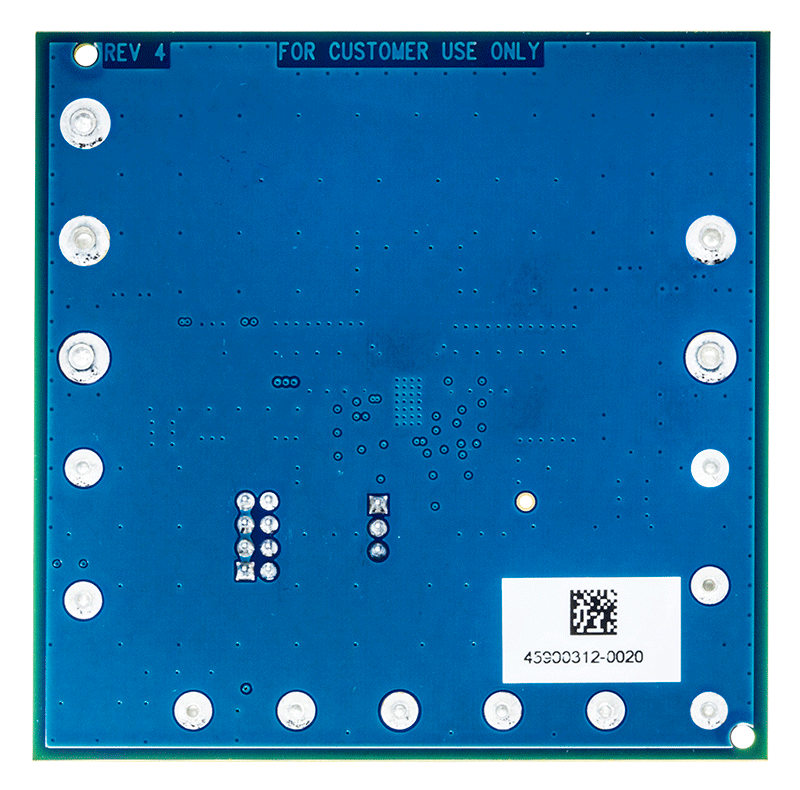

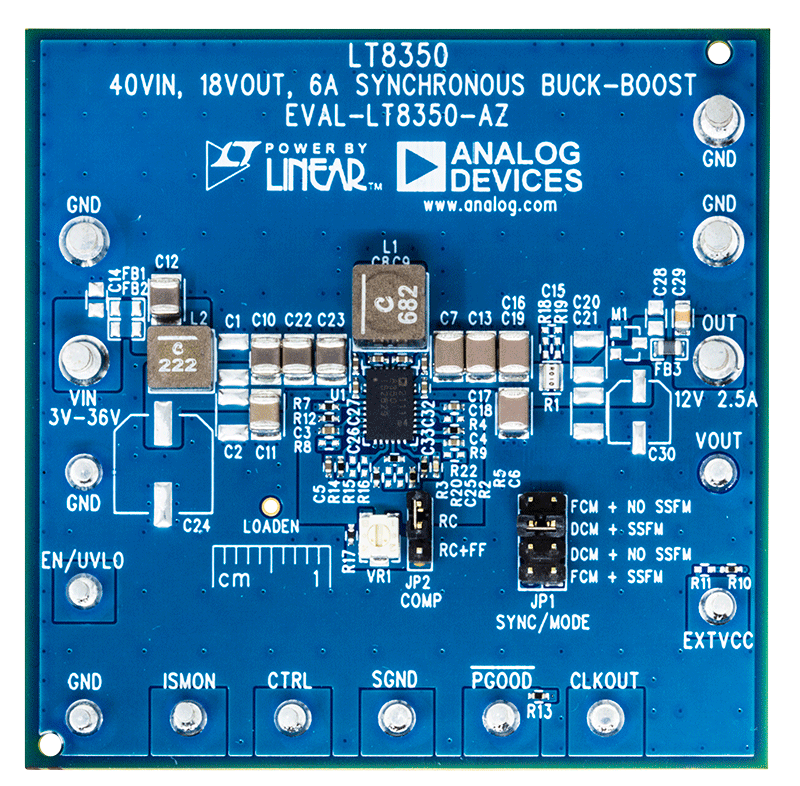

评估电路 EVAL-LT8350-AZ 是一款采用 LT8350 的 40V 同步降压-升压转换器。它在 12V 输出时驱动高达 2.5A 的负载，当 VIN介于 9V 和 40V 之间，将运行到 3VIN输出电流减小。EVAL-LT8350-AZ 以 350kHz 开关频率运行，并禁用扩频频率调制 (SSFM)。启用时，SSFM 将 LT8350 的开关频率从 fSW到FSW+25% 用于减少 EMI 辐射。
