LT8311

具有用于正激式转换器之光耦合器驱动器的同步整流器控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 宽输入电源范围:3.7V 至 30V
  • 预测模式:
    • 无需脉冲变压器
    • 在轻负载条件下执行 DCM 操作
  • 同步 (SYNC) 模式:
    • 在轻负载条件下执行 FCM 或 DCM 操作
    • 可实现最高的效率
  • 反馈电压模式
  • 10mA 光耦合器驱动器
  • 输出电源良好指示器
  • 集成型软起动功能
更多细节
show more Icon

LT®8311 在正激式转换器的副边上使用,以通过一个光耦合器提供同步 MOSFET 控制和输出电压反馈。LT8311 拥有独特的预测模式,可在无需用于实现原边至副边通信的传统脉冲变压器的情况下提供副边 MOSFET 的控制。在预测模式中,输出电感器电流在轻负载条件下运作于不连续导通模式 (DCM)。如果希望在轻负载时执行强制连续模式 (FCM) 操作,则 LT8311 可转而在 SYNC 模式中使用,此时需要一个脉冲变压器以将同步控制信号从原边 IC 传送至 LT8311。

LT8311 提供了一个全功能光耦合器控制器,具有一个 1.5% 基准、一个跨导误差放大器和一个 10mA 光驱动器。另外,还内置了电源良好监视和输出软起动 / 过冲控制功能电路。LT8311 采用 16 引脚 FE 封装,其去除了若干个引脚以满足高压引脚间隔要求。


Applications

  • 离线和高电压 (HV) 汽车电池隔离式电源
  • 48V 隔离式电源
  • 工业、汽车和军用系统

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8311EFE#PBF
  • HTML
  • HTML
LT8311EFE#TRPBF
  • HTML
  • HTML
LT8311HFE#PBF
  • HTML
  • HTML
LT8311HFE#TRPBF
  • HTML
  • HTML
LT8311IFE#PBF
  • HTML
  • HTML
LT8311IFE#TRPBF
  • HTML
  • HTML
LT8311MPFE#PBF
  • HTML
  • HTML
LT8311MPFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8311EFE#PBF

量产

LT8311EFE#TRPBF

量产

LT8311HFE#PBF

量产

LT8311HFE#TRPBF

量产

LT8311IFE#PBF

量产

LT8311IFE#TRPBF

量产

LT8311MPFE#PBF

量产

LT8311MPFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8311EFE#PBF

量产

LT8311EFE#TRPBF

量产

LT8311HFE#PBF

量产

LT8311HFE#TRPBF

量产

LT8311IFE#PBF

量产

LT8311IFE#TRPBF

量产

LT8311MPFE#PBF

量产

LT8311MPFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

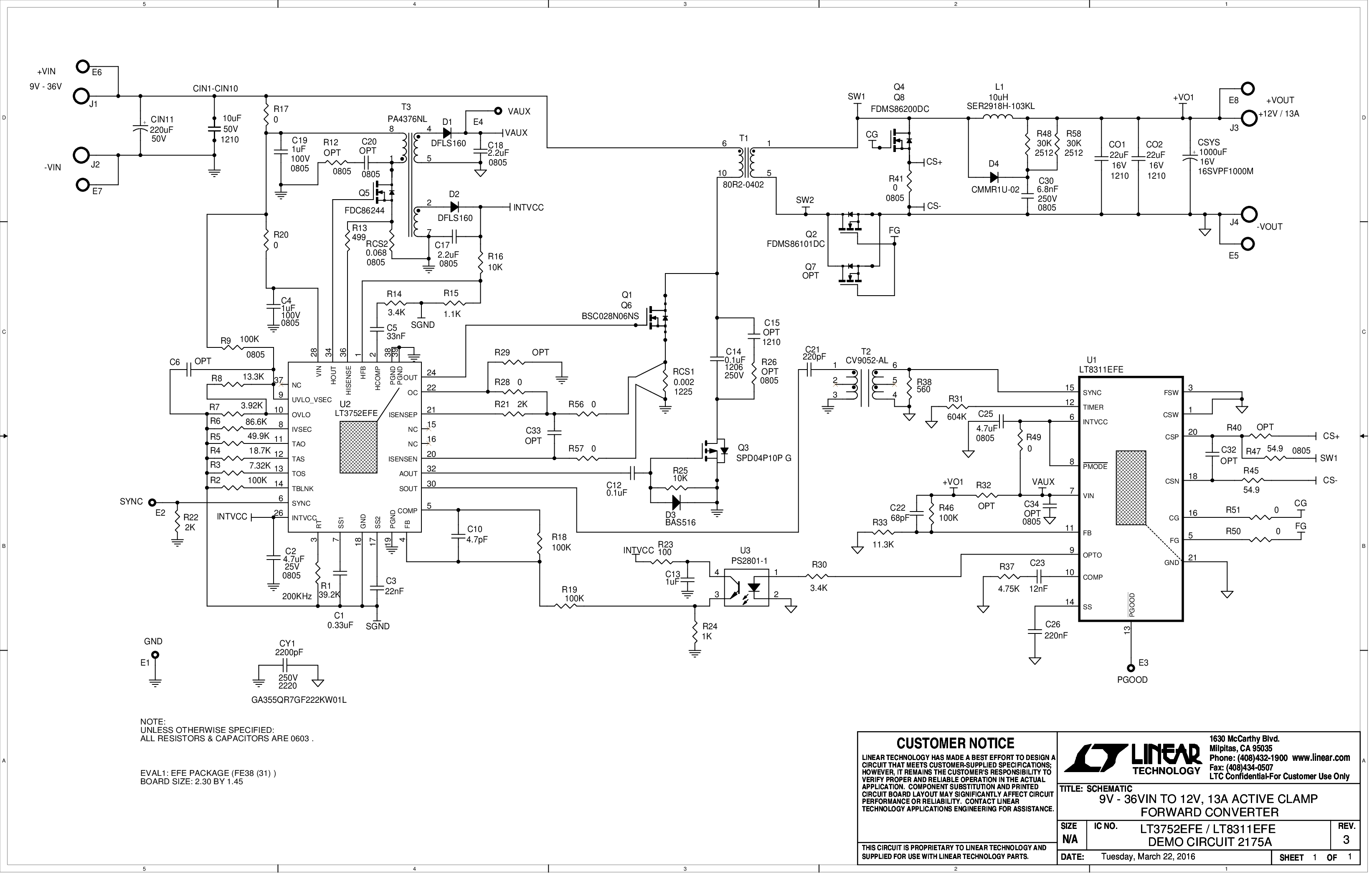

DC2175A

LT3752IFE/LT8311IFE Demo Board | Forward Converter with Synchronous Rectification, 9V ≤ VIN ≤ 36V; VOUT = 12V @ 13A

zoom

DC2175A

LT3752IFE/LT8311IFE Demo Board | Forward Converter with Synchronous Rectification, 9V ≤ VIN ≤ 36V; VOUT = 12V @ 13A

LT3752IFE/LT8311IFE Demo Board | Forward Converter with Synchronous Rectification, 9V ≤ VIN ≤ 36V; VOUT = 12V @ 13A

产品详情

Demonstration circuit 2175A is an active clamp forward converter with synchronous rectification featuring the LT3752/LT8311 chipset.


This circuit was designed to demonstrate the high levels of performance, efficiency and high power. It operates at 200kHz and produces a regulated 12V, 13A output from a wide input voltage range of 9V to 36V, making it well suited for telecom, industrial, and other applications. Synchronous rectification helps to attain efficiency exceeding 93%.





reference details image

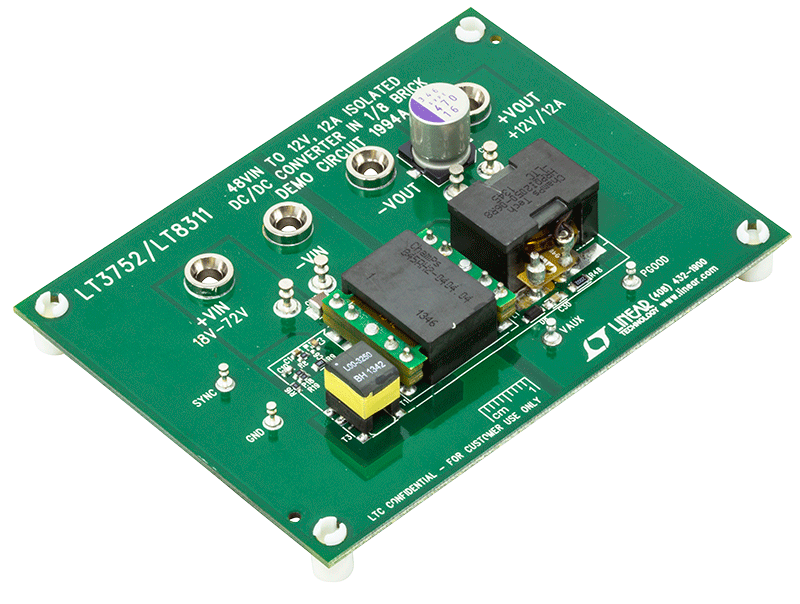

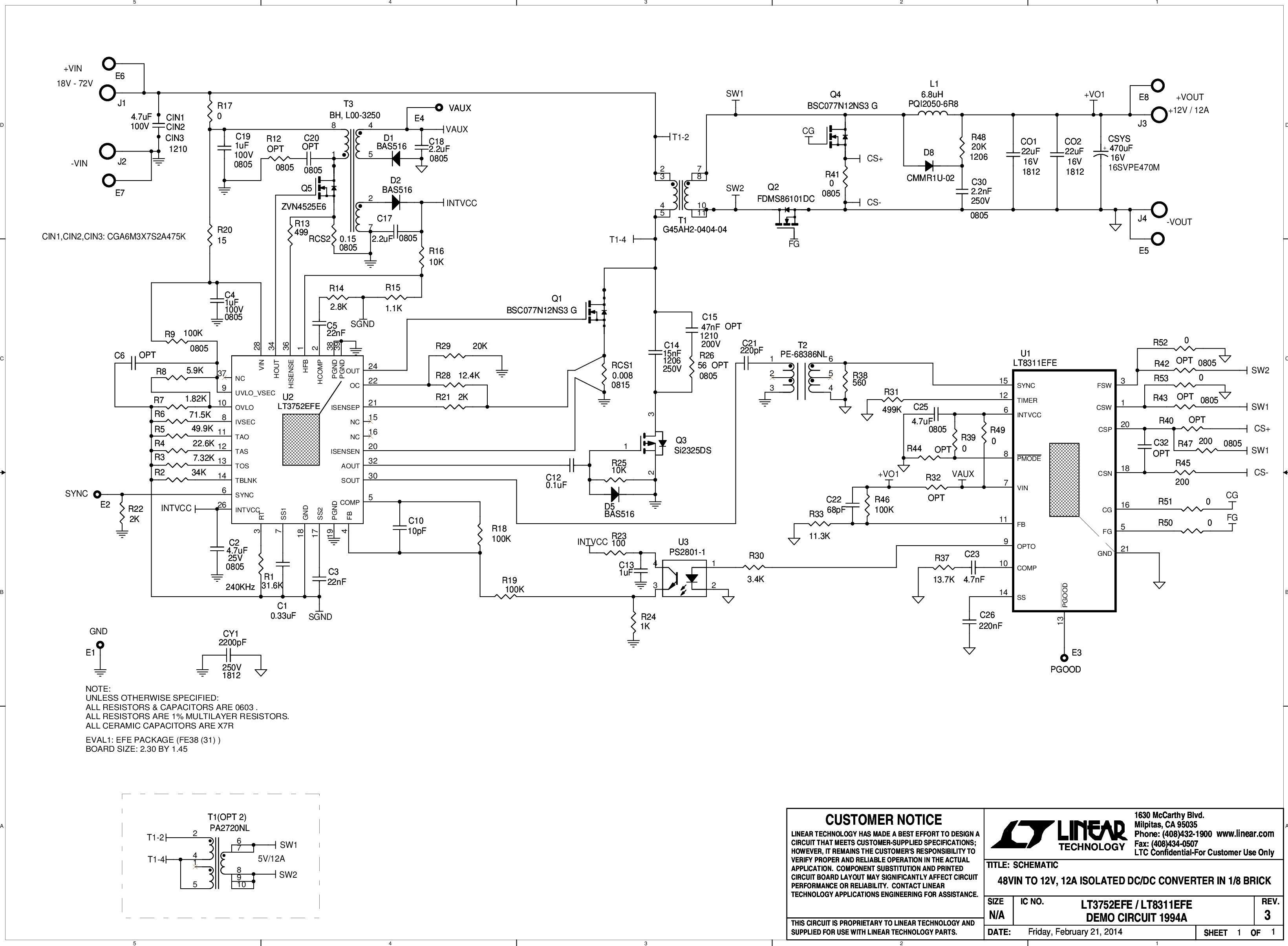

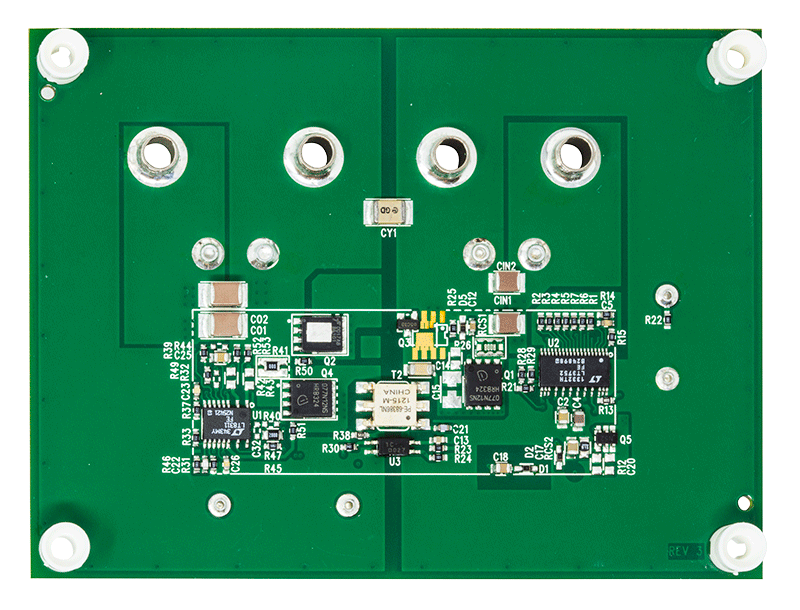

DC1994A

LT3752EFE/LT8311EFE隔离演示板 | 18V ≤ VIN ≤ 72V;VOUT:12V(12A时)

zoom

DC1994A

LT3752EFE/LT8311EFE隔离演示板 | 18V ≤ VIN ≤ 72V;VOUT:12V(12A时)

LT3752EFE/LT8311EFE隔离演示板 | 18V ≤ VIN ≤ 72V;VOUT:12V(12A时)

产品详情

演示电路1994A是一款具有同步整流功能的有源钳位正激转换器,内置LT3752/LT8311芯片组。该电路设计用于演示使用这些器件可获得的高性能水平、高效率和小尺寸解决方案。该器件的频率为240kHz并在18至72V的输入电压范围内产生12V、12A稳压输出:适合电信、工业和其他应用。该器件占用1/8的砖墙式面积。同步整流有助于获得超过94%的效率。

reference details image

DC2015A

LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A

zoom

DC2015A

LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A

LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A

产品详情

Demonstration circuit 2015A is a resonant reset forward converter with synchronous rectification featuring the LT8310/LT8311 chipset. This circuit was designed to demonstrate the high levels of performance, efficiency, and small solution size attainable using these parts. It operates at 240kHz and produces a regulated 12V, 12A output from an input voltage range of 36V to 72V: suitable for telecom, industrial, and other applications. It has an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94%.

reference details image

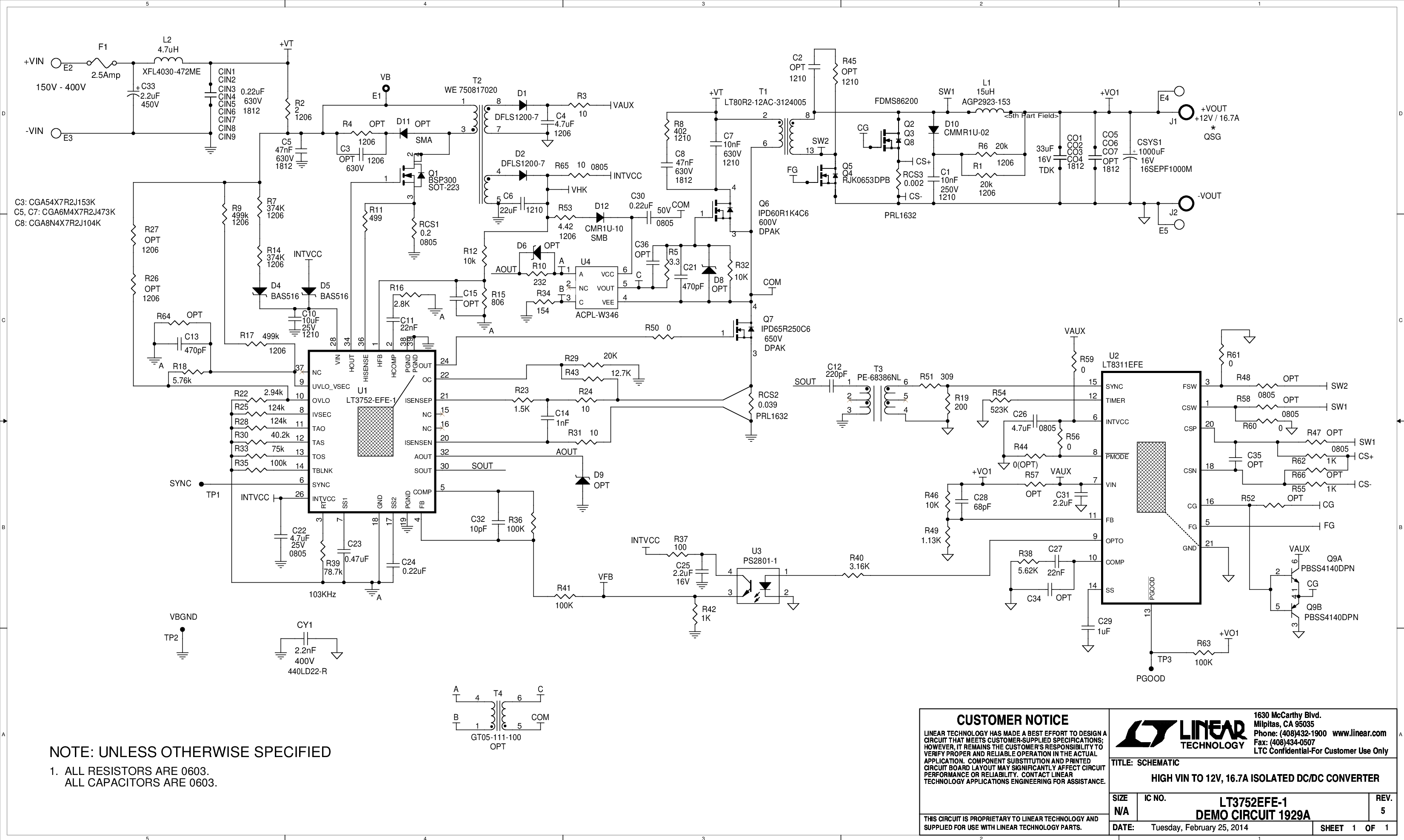

DC1929A

LT3752EFE-1/LT8311EFE Demo Board | 150V ≤ VIN ≤ 400V, VOUT = 12V @ 16.7A

zoom

DC1929A

LT3752EFE-1/LT8311EFE Demo Board | 150V ≤ VIN ≤ 400V, VOUT = 12V @ 16.7A

LT3752EFE-1/LT8311EFE Demo Board | 150V ≤ VIN ≤ 400V, VOUT = 12V @ 16.7A

产品详情

Demonstration circuit 1929A is a 200W active clamp forward converter featuring the LT3752-1/LT8311 chipset. The LT8311 is a secondary-side synchronous rectifier controller. The solution operates at about 100kHz and produces an isolated, regulated 12V / 16.7A output from an input voltage ranging from 150V to 400V, making it well suited for automotive, industrial, and other applications.





工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
