概览
优势和特点
- 能在高电阻电缆上实现精密的负载端电压调节 (无需远端采样连线)
- 与隔离型和非隔离型电源相兼容
- ±1% 内部电压基准
- 5mA 电流吸收能力
- 软校正功能减小了接通瞬变
- 欠压和过压保护
- 可通过引脚来设置的颤振频率
- 任选的扩频颤振
- 宽 VIN 范围：3.1V 至 50V
- 24 引脚 SSOP 封装
产品详情

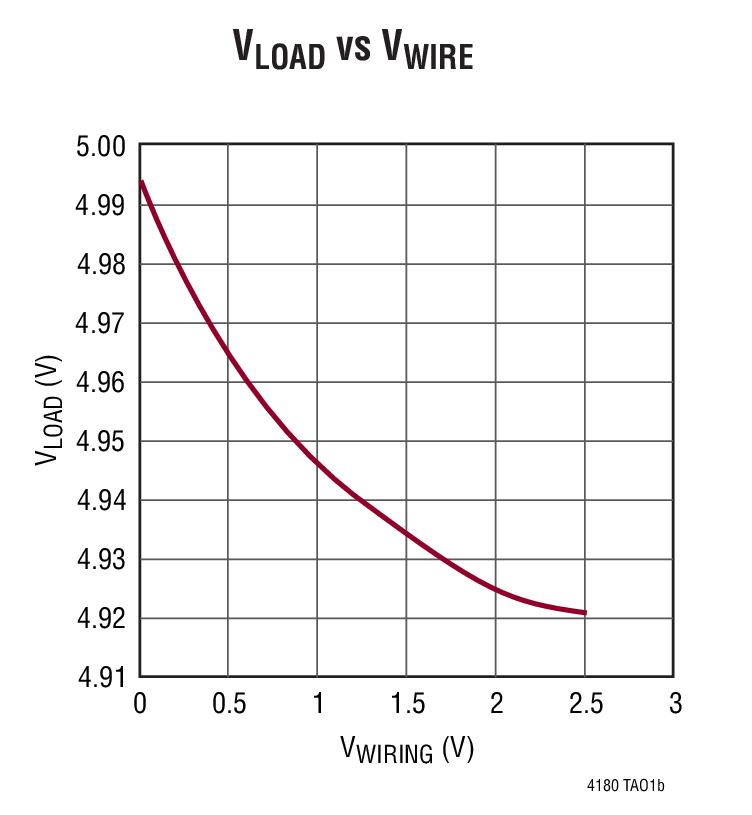

LT®4180 在无需使用一对额外远端采样导线的情况下，解决了在长的高阻抗电缆上提供严密负载调节的问题。这款虚拟远端采样 (Virtual Remote Sense™) 器件可连续侦测线路阻抗并通过其反馈环路来校正电源输出电压，以在负载上保持一个稳定的电压，并与电流的变化无关。
LT4180 是一款全功能控制器，具有 5mA 的光隔离器电流吸收能力、欠压 / 过压闭锁、软起动和一个 ±1% 内部电压基准。虚拟远端采样功能设置包括用户可编程颤振频率和任选的扩频颤振。
LT4180 可使用任何转换拓扑结构和所有类型的隔离或非隔离电源，包括 DC/DC 转换器和可调型线性稳压器。
LT4180 采用 24 引脚 SSOP 封装。
应用
- 12V 高光强灯
- 28V 工业系统
- 高功率 (> 40W) CAT5 电缆系统
- 用于笔记本电脑电池充电的配线压降消除
- AC 和 DC 适配器
- 测井和其他远程仪表
- 监控设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R554 Reliability Data3/23/2018
-

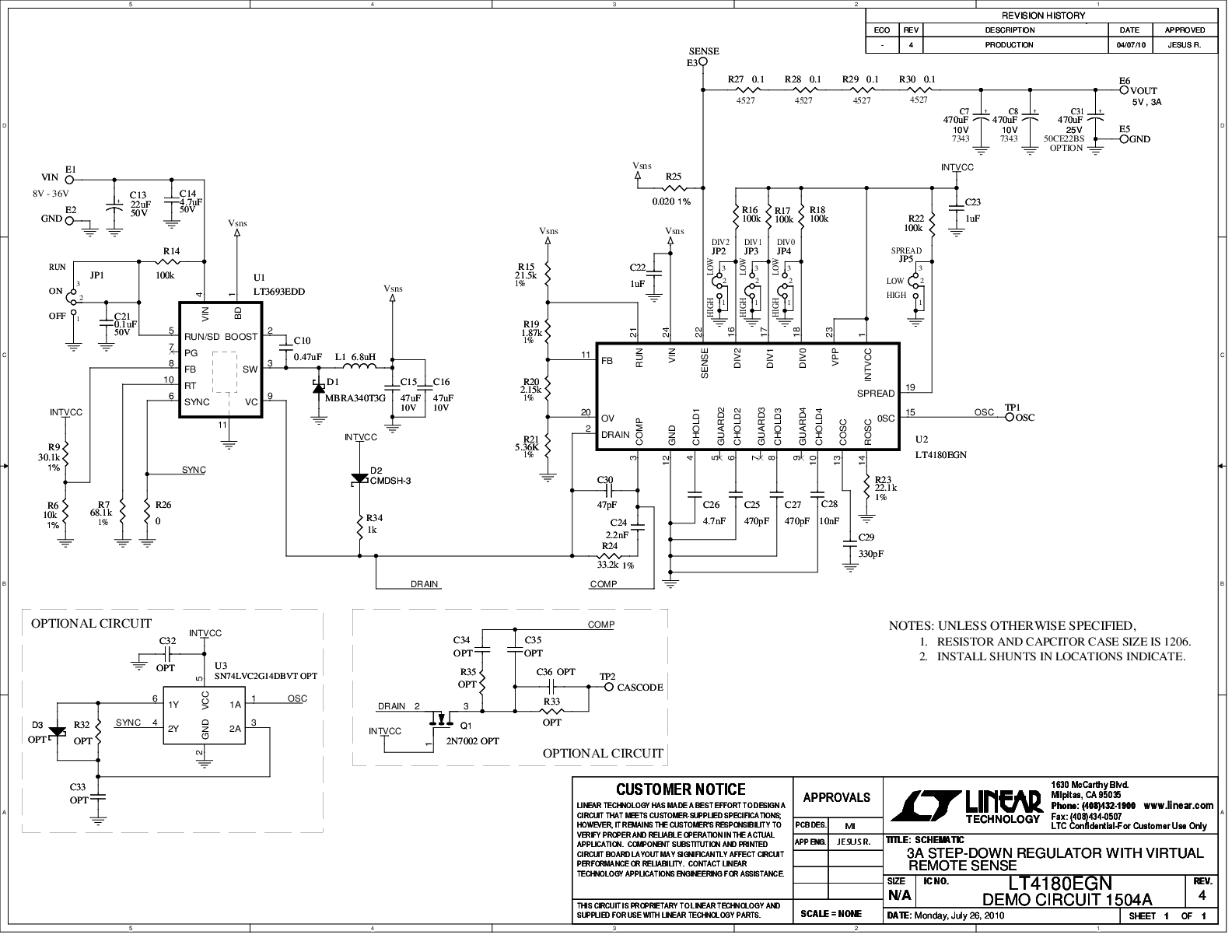

DC1504A - Demo Manual8/9/2011
-
防止由电源线引起的电压波动4/1/2019
-
无需远端采样导线的电压调节2/26/2011
-
妙用“虚拟远端采样”改善负载电压调节性能9/4/2010
-
Controller IC Eliminates Remote Sense Lines for Long Cable Runs5/17/2010
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT4180
配套产品推荐
LT4180 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

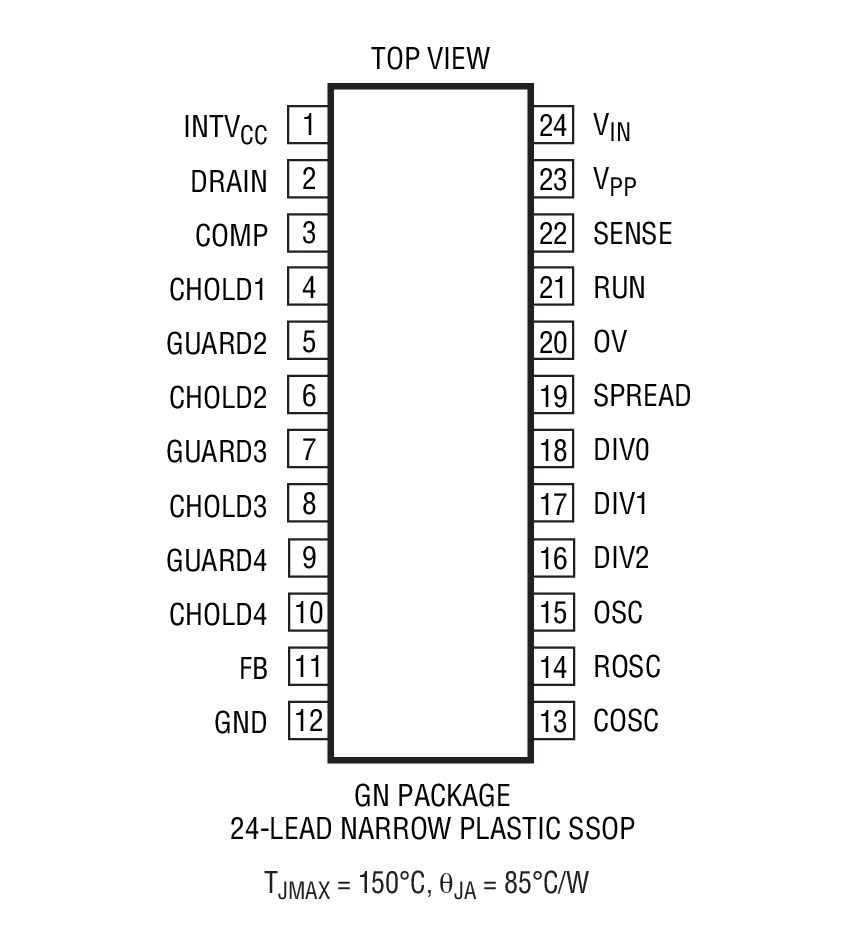

| LT4180EGN#PBF | 材料声明 | 质量和可靠性 | 24-Lead SSOP (Narrow 0.15 Inch) | |
