LT6110: Cable/Wire Drop Compensator Data Sheet11/27/2013PDF519K
概览
优势和特点
- 可使一个远端负载的电压调节性能改善 10 倍
- 非常适合于电阻器可调的电压调节器
- 可利用单个电阻器进行增益配置
- 高端电流检测：
- 集成型 20mΩ 检测电阻器 (用于检测高达 3A 的电流)
- 能够使用一个外部检测电阻器
- 300μV 最大输入失调电压
- 输出电流准确度：1% (最大值)
- 30μA 最大电源电流
- 2V 至 50V 电源范围
- 全面规格在 -40ºC 至 125ºC
- 采用扁平 (仅高 1mm) ThinSOT™ 封装和 (2mm x 2mm) DFN 封装
产品详情
LT®6110 是一款具有一个电流模式输出的精准型高端电流检测器件，专为控制一个可调电源或电压调节器的输出电压而设计。其可用于补偿由于导线、印制线或电缆中的电阻之原因而在一个远端负载上引起的电压降。
LT6110 可通过一个串接式内部或外部检测电阻器来监视负载电流。提供了两个与负载电流成比例的电流模式输出 (一个吸收电流，一个供应电流)。这使得 LT6110 能够调节多种稳压器的输出电压。可采用任一输出来监视负载电流。
低 DC 失调允许使用一个小的检测电阻器，并可对导线压降中的小幅变化实施高精度控制。
应用
- 汽车和工业配电
- USB 电源
- DC/DC 转换器
- 插入式 DC 适配器
- 以太网供电
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

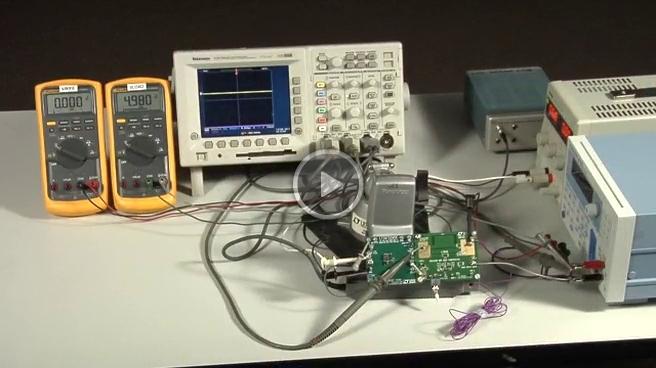

评估套件 (1)
参考资料
-

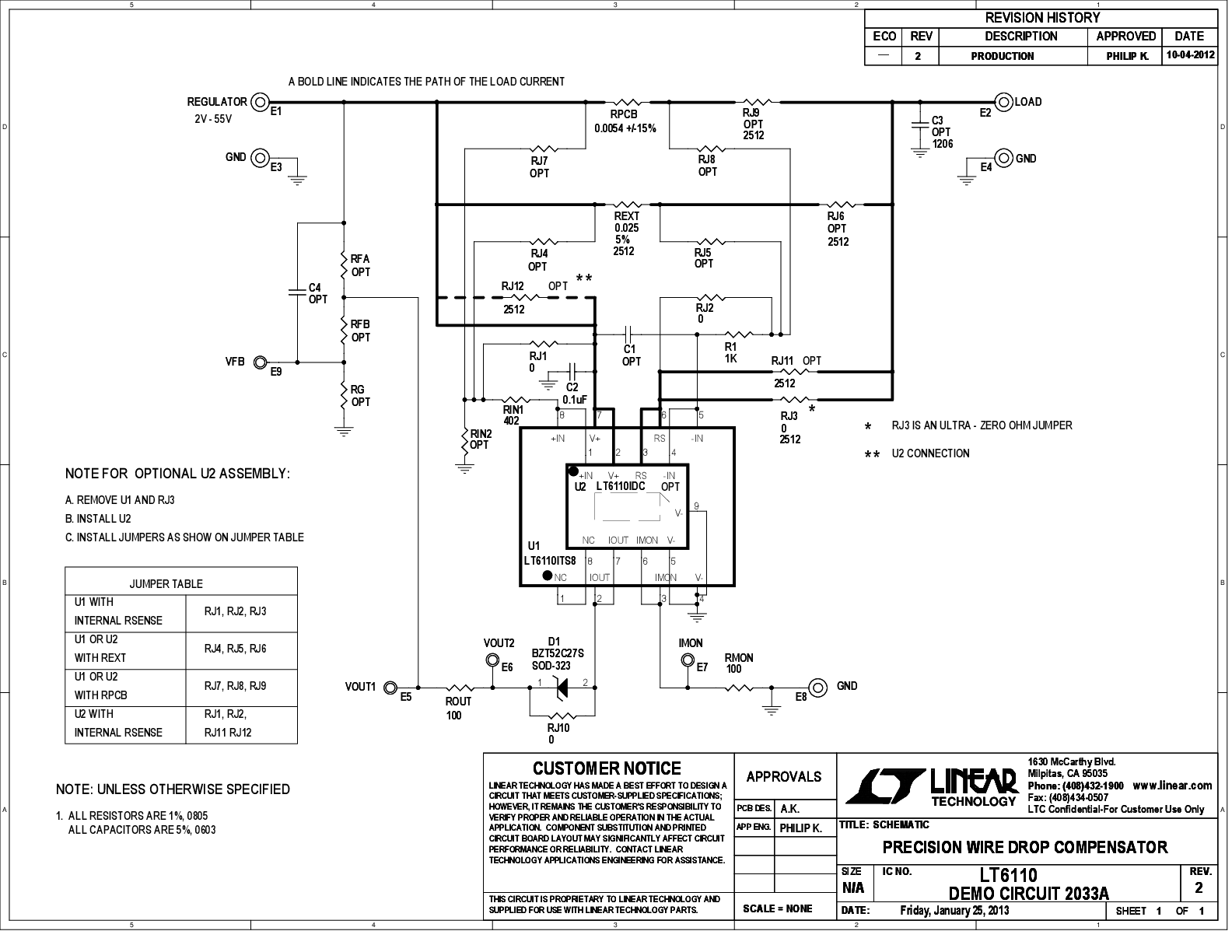

DC2033A - Demo Manual4/16/2013PDF400K
-
Wire Drop Compensator2/10/2014PDF568K
-
电缆压降补偿器可改善负载调节性能10/15/2018
-
设计要点 529: 通过任意长度的铜线控制远端负载的电压7/8/2014
-
防止由电源线引起的电压波动4/1/2019
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT6110
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT6110HDC#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 2mm w/ EP) | |
| LT6110HDC#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 2mm w/ EP) | |
| LT6110HTS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LT6110HTS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LT6110IDC#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 2mm w/ EP) | |
| LT6110IDC#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 2mm w/ EP) | |
| LT6110ITS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LT6110ITS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
