LT3970 Series
推荐用于新设计具有2.5μA静态电流和集成二极管的40V、350mA降压型稳压器
- 产品模型
- 50
Viewing:
概述
- 低纹波 Burst Mode® 运行

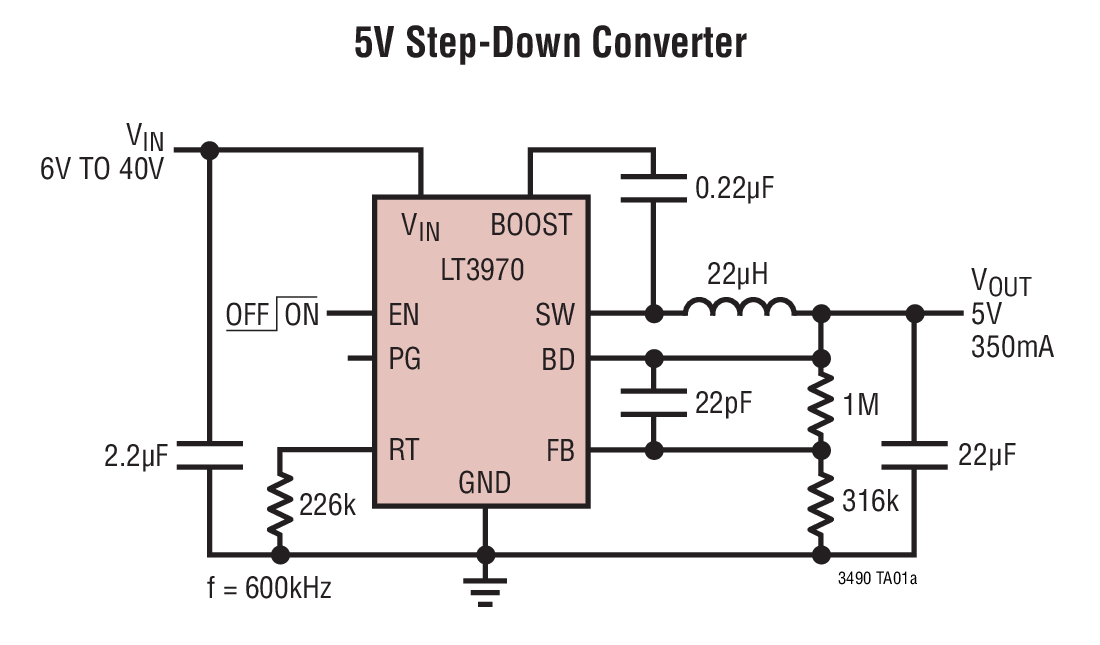

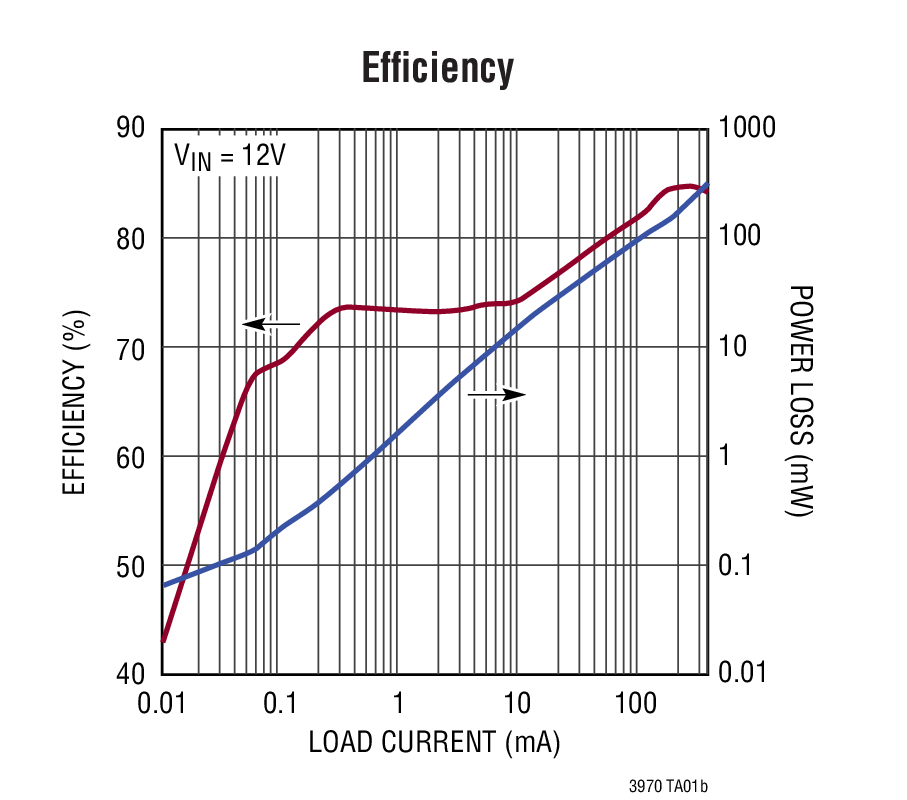

- 12 VIN 至 3.3VOUT 时 2.5µA IQ
- 输出纹波 < 5mVP-P
- 宽输入电压范围：工作电压为 4.2V 至 40V
- 可调开关频率：200kHz 至 2.2MHz
- 集成升压和环流二极管
- 350 mA 输出电流
- 固定输出电压：
- 3.3V, 3.42V, 5V
- 12VIN时 1.8μA IQ
- 精确的 1V 使能引脚阈值
- 低关断电流：IQ = 0.7μA
- 内部检测限制环流二极管电流
- 电源正常标记
- 输出电压：1.21V 至 25V
- 内部补偿

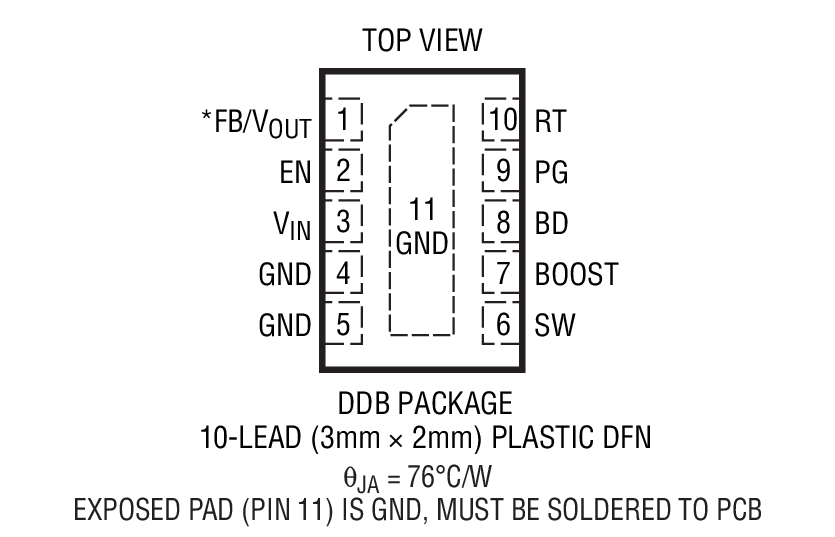

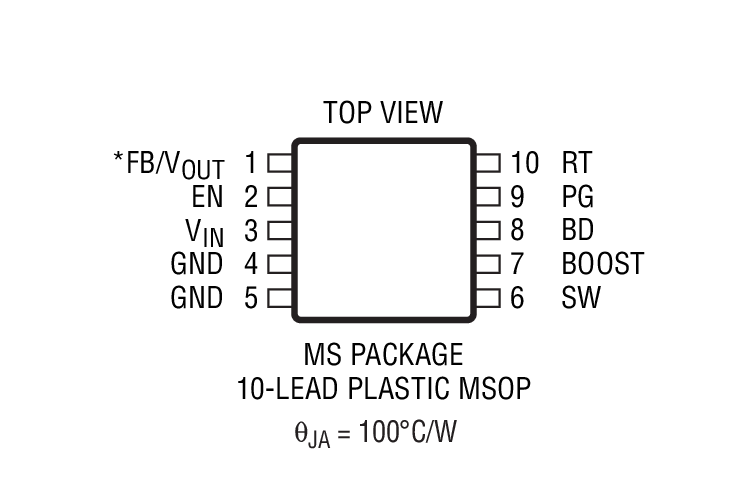

- 小型 10 引脚 MSOP 和 (3mm × 2mm) DFN 封装
- 符合汽车应用的 AEC-Q100 标准
LT3970是一款可调频率单片降压开关稳压器，可接受高达40V的输入电压范围，并且仅消耗2.5μA的静态电流。裸片上包含一个高效开关、环流二极管、升压二极管以及必要的振荡器、控制和逻辑电路。在典型应用中，低纹波突发模式可在低输出电流时保持高效率，同时使输出纹波保持在5mV以下。使用电流模式拓朴以实现快速瞬态响应和良好的环路稳定性。环流二极管限流值可提供针对短路输出和过压条件的保护。提供具有准确阈值的使能引脚，可产生0.7μA的低关断电流。当VOUT达到已编程输出电压的90% 时，将会指示电源正常标记。LT3970采用小型10引脚MSOP和3mm × 2mm DFN封装。
应用
- 汽车电池调节
- 便携式产品电源
- 工业电源
参考资料
数据手册 1
用户手册 1
视频 2
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3970EDDB#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970EDDB#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970EDDB-3.3#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970EDDB-3.3#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970EDDB-3.42#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970EDDB-3.42#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970EDDB-5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970EDDB-5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970EMS#PBF | 10-Lead MSOP | ||
| LT3970EMS#TRPBF | 10-Lead MSOP | ||
| LT3970EMS#WPBF | 10-Lead MSOP | ||
| LT3970EMS#WTRPBF | 10-Lead MSOP | ||
| LT3970EMS-3.3#PBF | 10-Lead MSOP | ||
| LT3970EMS-3.3#TRPBF | 10-Lead MSOP | ||
| LT3970EMS-3.3#WPBF | 10-Lead MSOP | ||
| LT3970EMS-3.3#WTRPBF | 10-Lead MSOP | ||
| LT3970EMS-5#PBF | 10-Lead MSOP | ||
| LT3970EMS-5#TRPBF | 10-Lead MSOP | ||
| LT3970EMS-5#WPBF | 10-Lead MSOP | ||
| LT3970EMS-5#WTRPBF | 10-Lead MSOP | ||
| LT3970HMS#PBF | 10-Lead MSOP | ||
| LT3970HMS#TRPBF | 10-Lead MSOP | ||
| LT3970HMS#WPBF | 10-Lead MSOP | ||
| LT3970HMS#WTRPBF | 10-Lead MSOP | ||
| LT3970HMS-3.3#PBF | 10-Lead MSOP | ||
| LT3970HMS-3.3#TRPBF | 10-Lead MSOP | ||
| LT3970HMS-3.3#WPBF | 10-Lead MSOP | ||
| LT3970HMS-3.3#WTRPBF | 10-Lead MSOP | ||
| LT3970HMS-5#PBF | 10-Lead MSOP | ||
| LT3970HMS-5#TRPBF | 10-Lead MSOP | ||
| LT3970HMS-5#WPBF | 10-Lead MSOP | ||
| LT3970HMS-5#WTRPBF | 10-Lead MSOP | ||
| LT3970IDDB#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970IDDB#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970IDDB-3.3#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970IDDB-3.3#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970IDDB-5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970IDDB-5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LT3970IMS#PBF | 10-Lead MSOP | ||
| LT3970IMS#TRPBF | 10-Lead MSOP | ||
| LT3970IMS#WPBF | 10-Lead MSOP | ||
| LT3970IMS#WTRPBF | 10-Lead MSOP | ||
| LT3970IMS-3.3#PBF | 10-Lead MSOP | ||
| LT3970IMS-3.3#TRPBF | 10-Lead MSOP | ||
| LT3970IMS-3.3#WPBF | 10-Lead MSOP | ||
| LT3970IMS-3.3#WTRPBF | 10-Lead MSOP | ||
| LT3970IMS-5#PBF | 10-Lead MSOP | ||
| LT3970IMS-5#TRPBF | 10-Lead MSOP | ||
| LT3970IMS-5#WPBF | 10-Lead MSOP | ||
| LT3970IMS-5#WTRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 17, 2025 - 25_0043 Change of Gold to Copper Wire and BOM (Automotive) |
||
| LT3970EDDB#TRMPBF | 量产 | |
| LT3970EDDB#TRPBF | 量产 | |
| LT3970EDDB-3.3#TRMPBF | 量产 | |
| LT3970EDDB-3.3#TRPBF | 量产 | |
| LT3970EDDB-3.42#TRMPBF | 量产 | |
| LT3970EDDB-3.42#TRPBF | 量产 | |
| LT3970EDDB-5#TRMPBF | 量产 | |
| LT3970EDDB-5#TRPBF | 量产 | |
| LT3970IDDB-5#TRMPBF | 量产 | |
| LT3970IDDB-5#TRPBF | 量产 | |
|
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2) |
||
| LT3970EMS#PBF | 量产 | |
| LT3970EMS#TRPBF | 量产 | |
| LT3970EMS#WPBF | 量产 | |
| LT3970EMS#WTRPBF | 量产 | |
| LT3970EMS-3.3#WPBF | 量产 | |
| LT3970EMS-3.3#WTRPBF | 量产 | |
| LT3970EMS-5#PBF | 量产 | |
| LT3970EMS-5#TRPBF | 量产 | |
| LT3970EMS-5#WPBF | 量产 | |
| LT3970EMS-5#WTRPBF | 量产 | |
| LT3970HMS#WPBF | 量产 | |
| LT3970HMS#WTRPBF | 量产 | |
| LT3970HMS-3.3#PBF | 量产 | |
| LT3970HMS-3.3#TRPBF | 量产 | |
| LT3970HMS-3.3#WPBF | 量产 | |
| LT3970HMS-3.3#WTRPBF | 量产 | |
| LT3970HMS-5#PBF | 量产 | |
| LT3970HMS-5#TRPBF | 量产 | |
| LT3970HMS-5#WPBF | 量产 | |
| LT3970HMS-5#WTRPBF | 量产 | |
| LT3970IMS#WPBF | 量产 | |
| LT3970IMS#WTRPBF | 量产 | |
| LT3970IMS-3.3#WPBF | 量产 | |
| LT3970IMS-3.3#WTRPBF | 量产 | |
| LT3970IMS-5#WPBF | 量产 | |
| LT3970IMS-5#WTRPBF | 量产 | |
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LT3970EMS#PBF | 量产 | |
| LT3970EMS#TRPBF | 量产 | |
| LT3970EMS#WPBF | 量产 | |
| LT3970EMS#WTRPBF | 量产 | |
| LT3970EMS-3.3#PBF | 量产 | |
| LT3970EMS-3.3#TRPBF | 量产 | |
| LT3970EMS-3.3#WPBF | 量产 | |
| LT3970EMS-3.3#WTRPBF | 量产 | |
| LT3970EMS-5#PBF | 量产 | |
| LT3970EMS-5#TRPBF | 量产 | |
| LT3970EMS-5#WPBF | 量产 | |
| LT3970EMS-5#WTRPBF | 量产 | |
| LT3970HMS#PBF | 量产 | |
| LT3970HMS#TRPBF | 量产 | |
| LT3970HMS#WPBF | 量产 | |
| LT3970HMS#WTRPBF | 量产 | |
| LT3970HMS-3.3#PBF | 量产 | |
| LT3970HMS-3.3#TRPBF | 量产 | |
| LT3970HMS-3.3#WPBF | 量产 | |
| LT3970HMS-3.3#WTRPBF | 量产 | |
| LT3970HMS-5#PBF | 量产 | |
| LT3970HMS-5#TRPBF | 量产 | |
| LT3970HMS-5#WPBF | 量产 | |
| LT3970HMS-5#WTRPBF | 量产 | |
| LT3970IMS#PBF | 量产 | |
| LT3970IMS#TRPBF | 量产 | |
| LT3970IMS#WPBF | 量产 | |
| LT3970IMS#WTRPBF | 量产 | |
| LT3970IMS-3.3#PBF | 量产 | |
| LT3970IMS-3.3#TRPBF | 量产 | |
| LT3970IMS-3.3#WPBF | 量产 | |
| LT3970IMS-3.3#WTRPBF | 量产 | |
| LT3970IMS-5#PBF | 量产 | |
| LT3970IMS-5#TRPBF | 量产 | |
| LT3970IMS-5#WPBF | 量产 | |
| LT3970IMS-5#WTRPBF | 量产 | |
|
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
| LT3970EMS#WPBF | 量产 | |
| LT3970EMS#WTRPBF | 量产 | |
| LT3970EMS-3.3#PBF | 量产 | |
| LT3970EMS-3.3#TRPBF | 量产 | |
| LT3970EMS-3.3#WPBF | 量产 | |
| LT3970EMS-3.3#WTRPBF | 量产 | |
| LT3970HMS#PBF | 量产 | |
| LT3970HMS#TRPBF | 量产 | |
| LT3970HMS#WPBF | 量产 | |
| LT3970HMS#WTRPBF | 量产 | |
| LT3970HMS-3.3#WPBF | 量产 | |
| LT3970HMS-3.3#WTRPBF | 量产 | |
| LT3970IMS#PBF | 量产 | |
| LT3970IMS#TRPBF | 量产 | |
| LT3970IMS#WPBF | 量产 | |
| LT3970IMS#WTRPBF | 量产 | |
| LT3970IMS-3.3#PBF | 量产 | |
| LT3970IMS-3.3#TRPBF | 量产 | |
| LT3970IMS-3.3#WPBF | 量产 | |
| LT3970IMS-3.3#WTRPBF | 量产 | |
| LT3970IMS-5#PBF | 量产 | |
| LT3970IMS-5#TRPBF | 量产 | |
|
4月 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices |
||
| LT3970EMS#WPBF | 量产 | |
| LT3970EMS#WTRPBF | 量产 | |
| LT3970EMS-3.3#PBF | 量产 | |
| LT3970EMS-3.3#TRPBF | 量产 | |
| LT3970EMS-3.3#WPBF | 量产 | |
| LT3970EMS-3.3#WTRPBF | 量产 | |
| LT3970EMS-5#WPBF | 量产 | |
| LT3970EMS-5#WTRPBF | 量产 | |
| LT3970HMS#PBF | 量产 | |
| LT3970HMS#TRPBF | 量产 | |
| LT3970HMS#WPBF | 量产 | |
| LT3970HMS#WTRPBF | 量产 | |
| LT3970HMS-3.3#WPBF | 量产 | |
| LT3970HMS-3.3#WTRPBF | 量产 | |
| LT3970HMS-5#WPBF | 量产 | |
| LT3970HMS-5#WTRPBF | 量产 | |
| LT3970IMS#PBF | 量产 | |
| LT3970IMS#TRPBF | 量产 | |
| LT3970IMS#WPBF | 量产 | |
| LT3970IMS#WTRPBF | 量产 | |
| LT3970IMS-3.3#PBF | 量产 | |
| LT3970IMS-3.3#TRPBF | 量产 | |
| LT3970IMS-3.3#WPBF | 量产 | |
| LT3970IMS-3.3#WTRPBF | 量产 | |
| LT3970IMS-5#PBF | 量产 | |
| LT3970IMS-5#TRPBF | 量产 | |
| LT3970IMS-5#WPBF | 量产 | |
| LT3970IMS-5#WTRPBF | 量产 | |
|
4月 17, 2025 - 25_0119 Bond Wire Change from Gold to Copper (Automotive) |
||
| LT3970HMS-3.3#PBF | 量产 | |
| LT3970HMS-3.3#TRPBF | 量产 | |
| LT3970HMS-5#PBF | 量产 | |
| LT3970HMS-5#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT3970
- LT3970-3.3
- LT3970-5
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

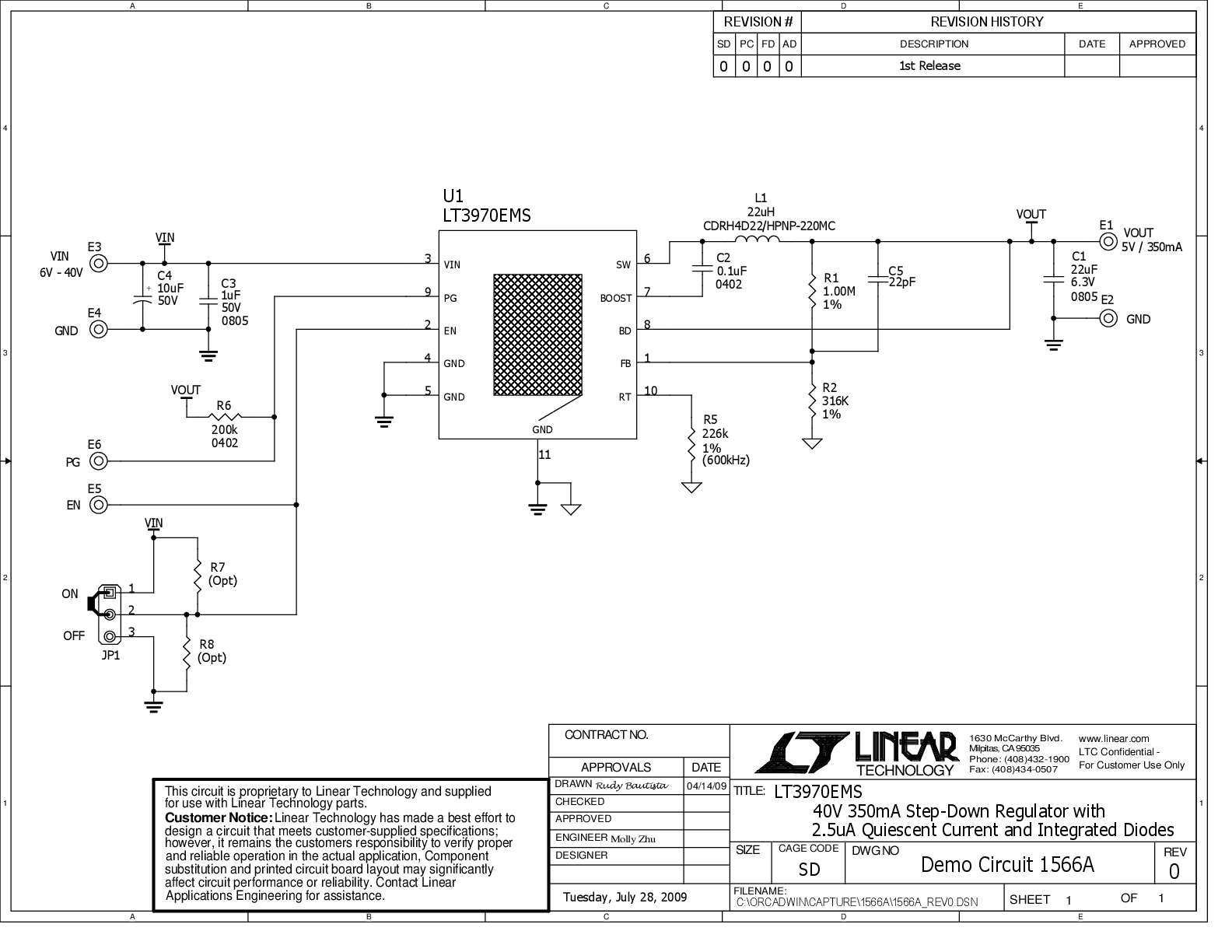

LT3970EMS 演示板｜具有 2μA 静态电流和集成二极管的 40V、350mA 降压型稳压器
