特性
- 宽输入电压范围：3V 至 40V
- 可利用单个反馈引脚来设置正或负输出电压
- 内部 5A/40V 电源开关
- 电流模式控制提供超卓的瞬态响应
- 可利用一个外部电阻器来设置工作频率 (100kHz 至 1MHz)
- 可同步至一个外部时钟
- 低停机电流：<1μA
- 内部 5.2V 低压差稳压器
- 具迟滞的可编程输入欠压闭锁
- 可编程软起动
- 耐热性能增强型 QFN (5mm x 6mm) 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®3957 是一款宽输入电压范围、电流模式、DC/DC 转换器，该器件能够产生正输出电压或负输出电压。它可以被配置为一个升压、反激式、SEPIC 或负输出转换器。它具有一个内部低端 N 沟道功率 MOSFET，此 MOSFET 的额定规格针对 40V/5A 而拟订，并从一个内部已调 5.2V 电源来驱动。其固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现稳定操作。
LT3957 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz)，并能够采用 SYNC 引脚来使其同步至一个外部时钟。由于具有一个很低的最小工作电源电压 (3V) 和一个低停机静态电流 (<1μA)，因而使 LT3957 成为电池供电式系统的理想选择。
LT3957 具有软起动和频率折返功能，用于在启动期间限制电感器电流。
Applications
- 汽车
- 电信
- 工业
3
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3957
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
141.00K
可靠性数据
1
20.92 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3957EUHE#PBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3957EUHE#TRPBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3957IUHE#PBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3957IUHE#TRPBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
- LT3957EUHE#PBF
- 引脚/封装图-中文版
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3957EUHE#TRPBF
- 引脚/封装图-中文版
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3957IUHE#PBF
- 引脚/封装图-中文版
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3957IUHE#TRPBF
- 引脚/封装图-中文版
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
评估套件 1

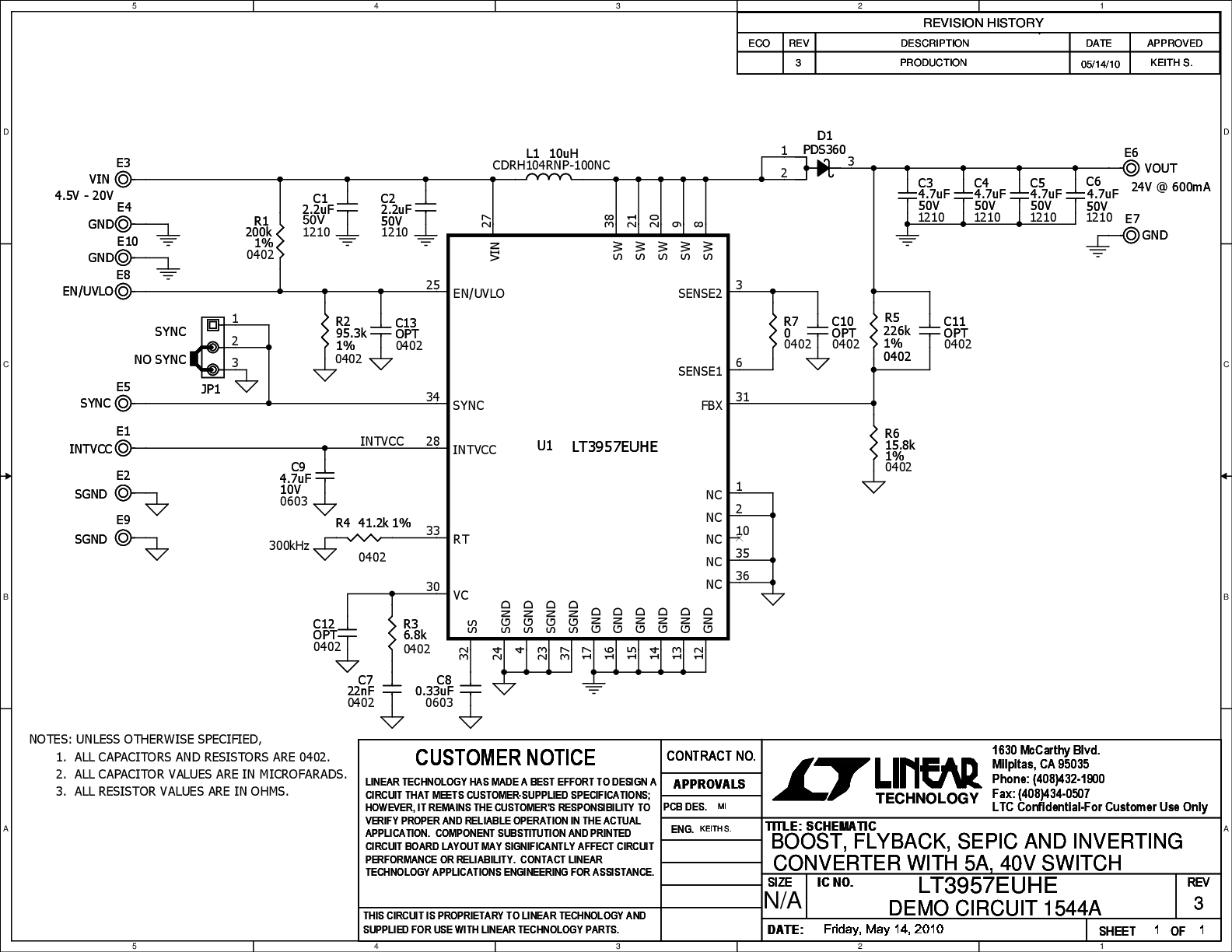

DC1544A
LT3957EUHE Demo Board | Boost, 4.5V ≤ VIN ≤ 20V, VOUT = 24V at 0.6A
产品详情
Demonstration circuit 1544 is a Boost, SEPIC, Flyback and Inverting Converter with 5A, 40V Switch featuring the LT3957. The LT3957 can be configured as a boost, flyback, SEPIC, and inverting converter, but the demonstration circuit is assembled as a boost. The input voltage range is 4.5V to 20V and the output voltage is 24V with 600mA over the entire input voltage range.
