概览
优势和特点
- 宽输入范围：2.5V 至 60V
- 用于 7.5V MOSFET 栅极驱动器的集成型降压-升压电源
- 利用电流监视器输出实现可编程恒定电流操作
- 低 IQ：75μA，12VIN 至 3.3VOUT
- 可选的低输出纹波突发模式 (Burst Mode®) 操作
- VOUT 高达 60V
- 可调和可同步频率范围：50kHz 至 1MHz
- 内部 OVLO 可提供针对高达 80V 输入瞬态电压的保护
- 准确的输入过压和欠压门限
- 可编程软起动和电压跟踪
- 电源良好和输出过压保护 (OVP)
- 28 引脚 TSSOP 封装和 38 引脚 4mm x 6mm QFN 封装
产品详情
LT®3840 是一款高电压、同步、降压型开关稳压控制器，其能够采用一个 2.5V 至 60V 电源运作。
当针对用户可选的突发模式操作配置时，LT3840 的低静态电流可通过提高轻负载时的效率对延长电池供电型系统中的运行时间给予帮助。LT3840 采用一种恒定频率、电流模式架构。利用能够驱动多个低 RDS(ON) MOSFET 的大型 N 沟道栅极驱动器可实现高电流应用。
一个集成型降压-升压开关稳压器可产生一个用于 MOSFET 栅极驱动器和 IC 电源的 7.5V 偏置电源电压，从而在整个输入电压范围内实现较高的工作效率，并免除了增设一个外部偏置电压的需要。一个准确的电流限值设定点负责调节最大输出电流。一个电流监视器用于报告平均输出电流。
应用
- 汽车电源
- 工业系统
- 分布式 DC 电源系统
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

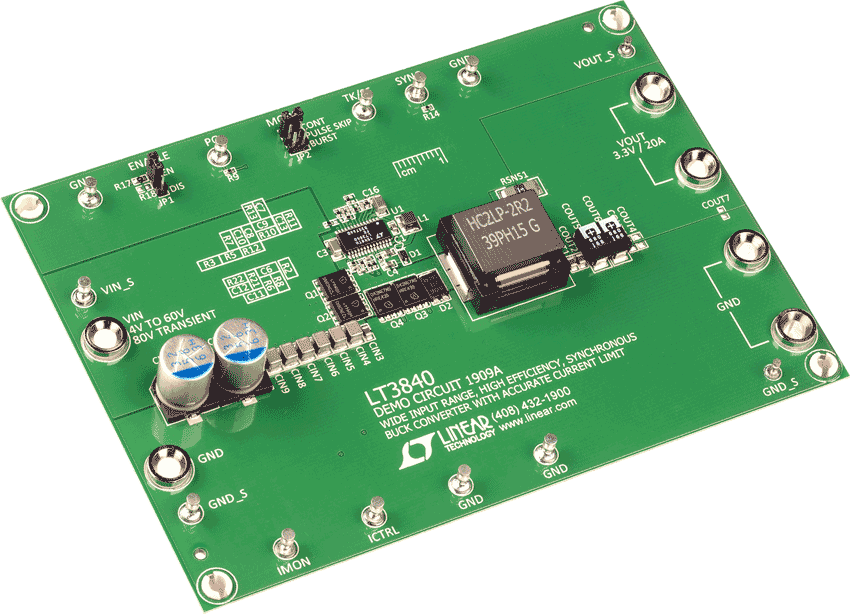

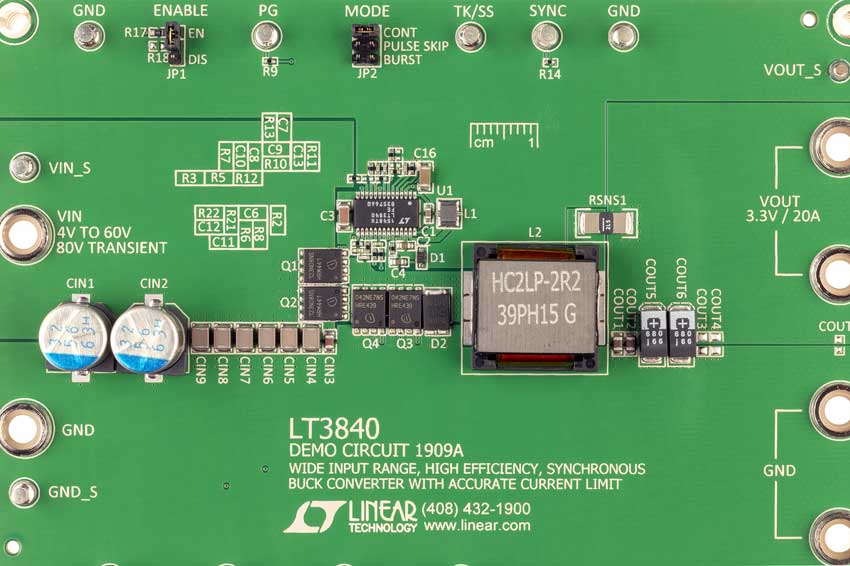

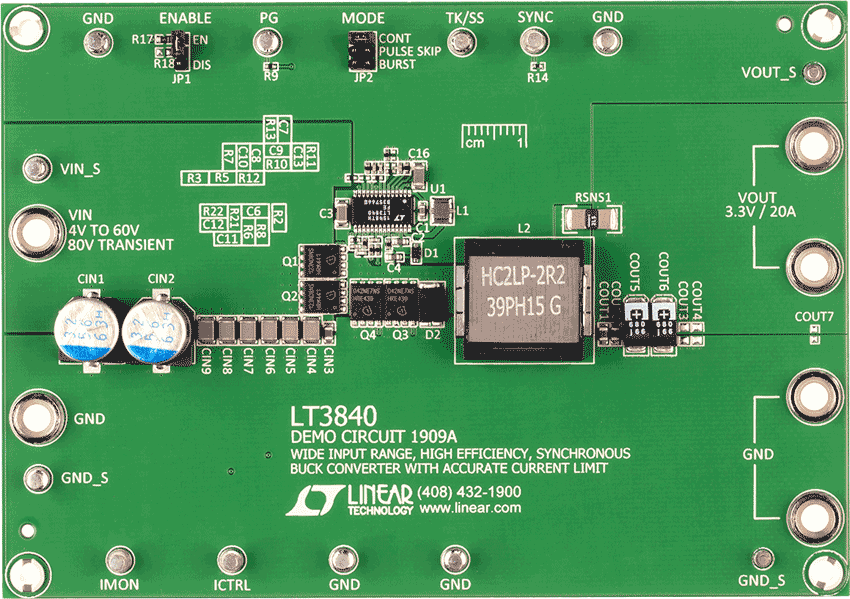

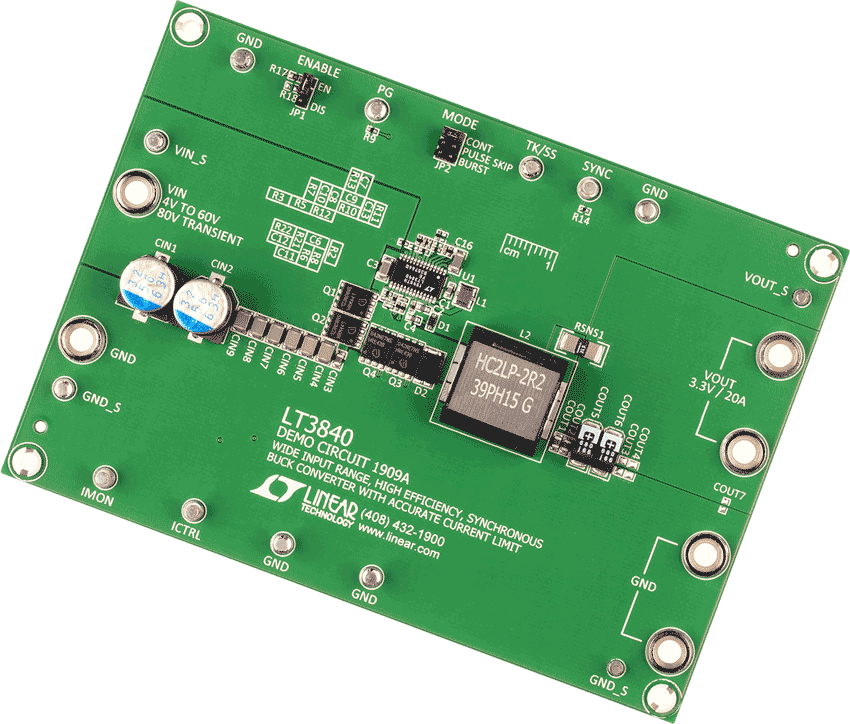

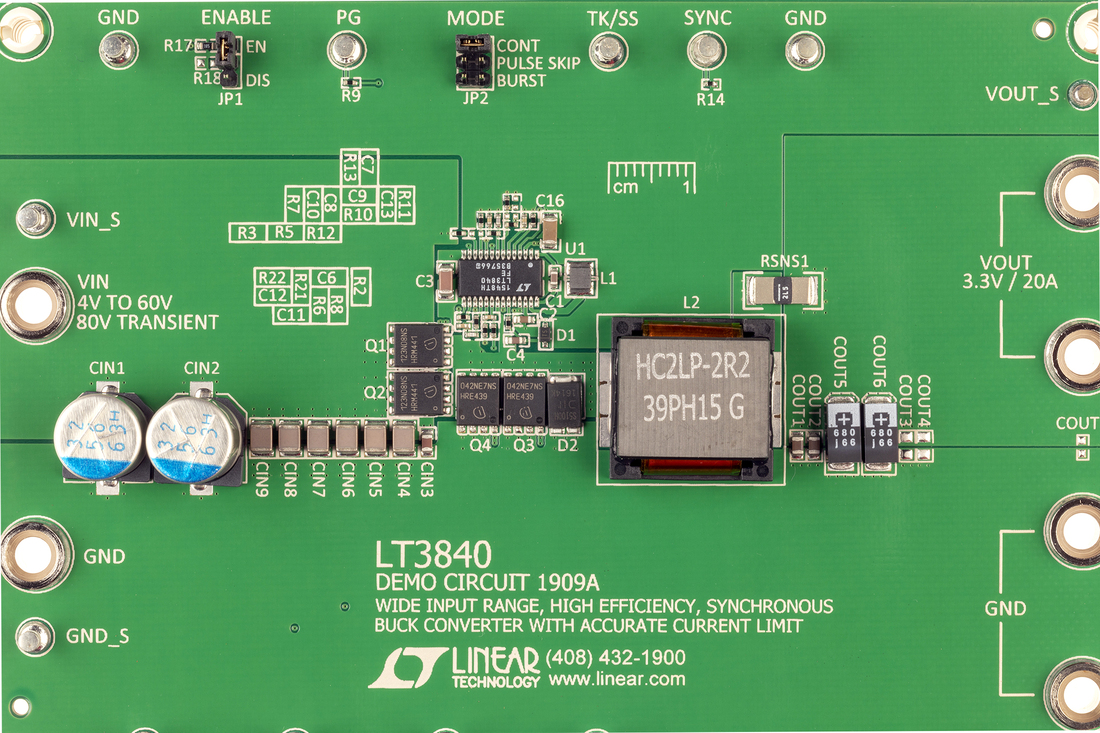

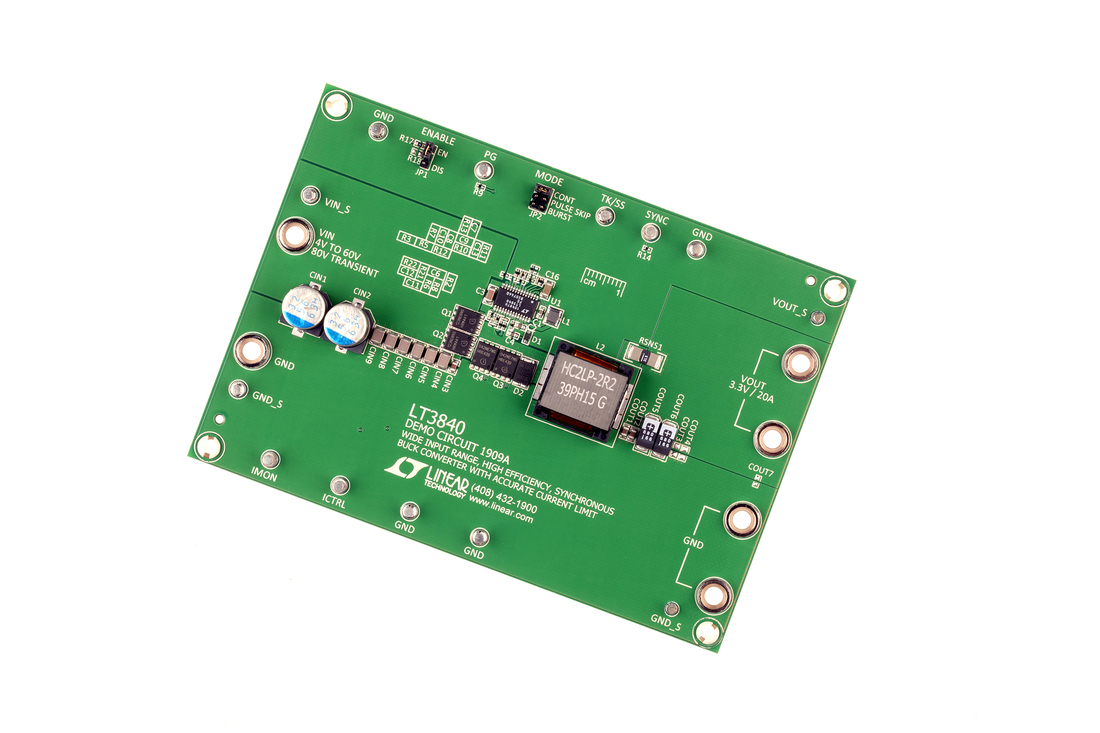

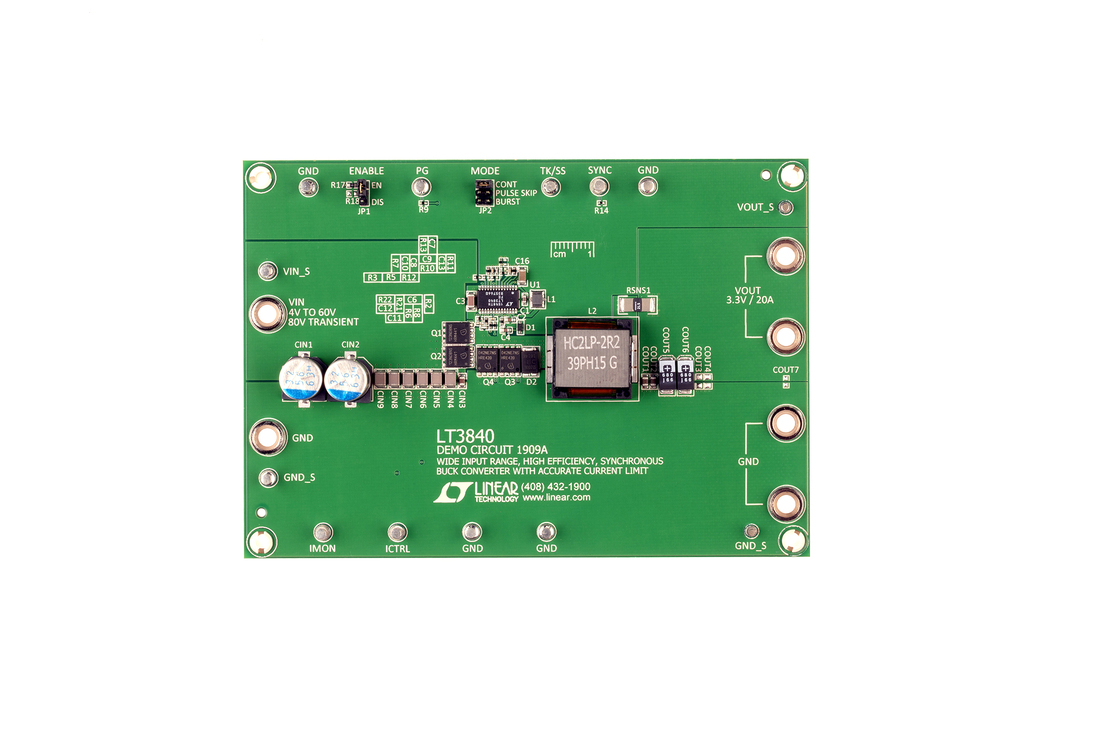

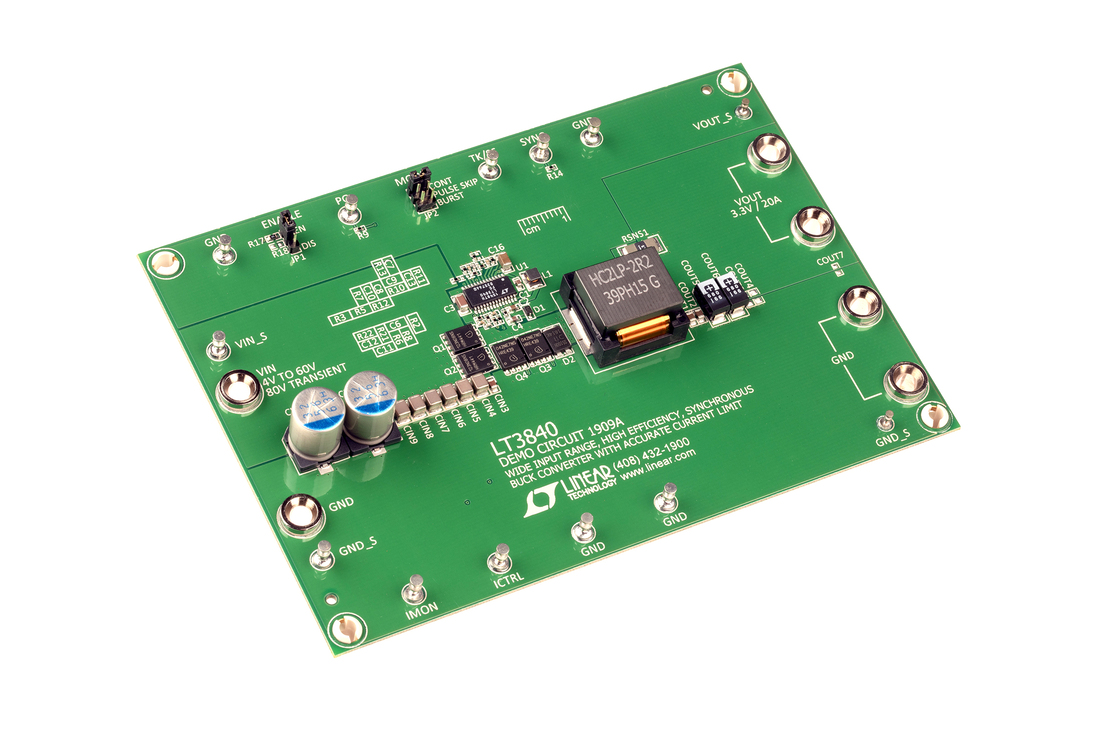

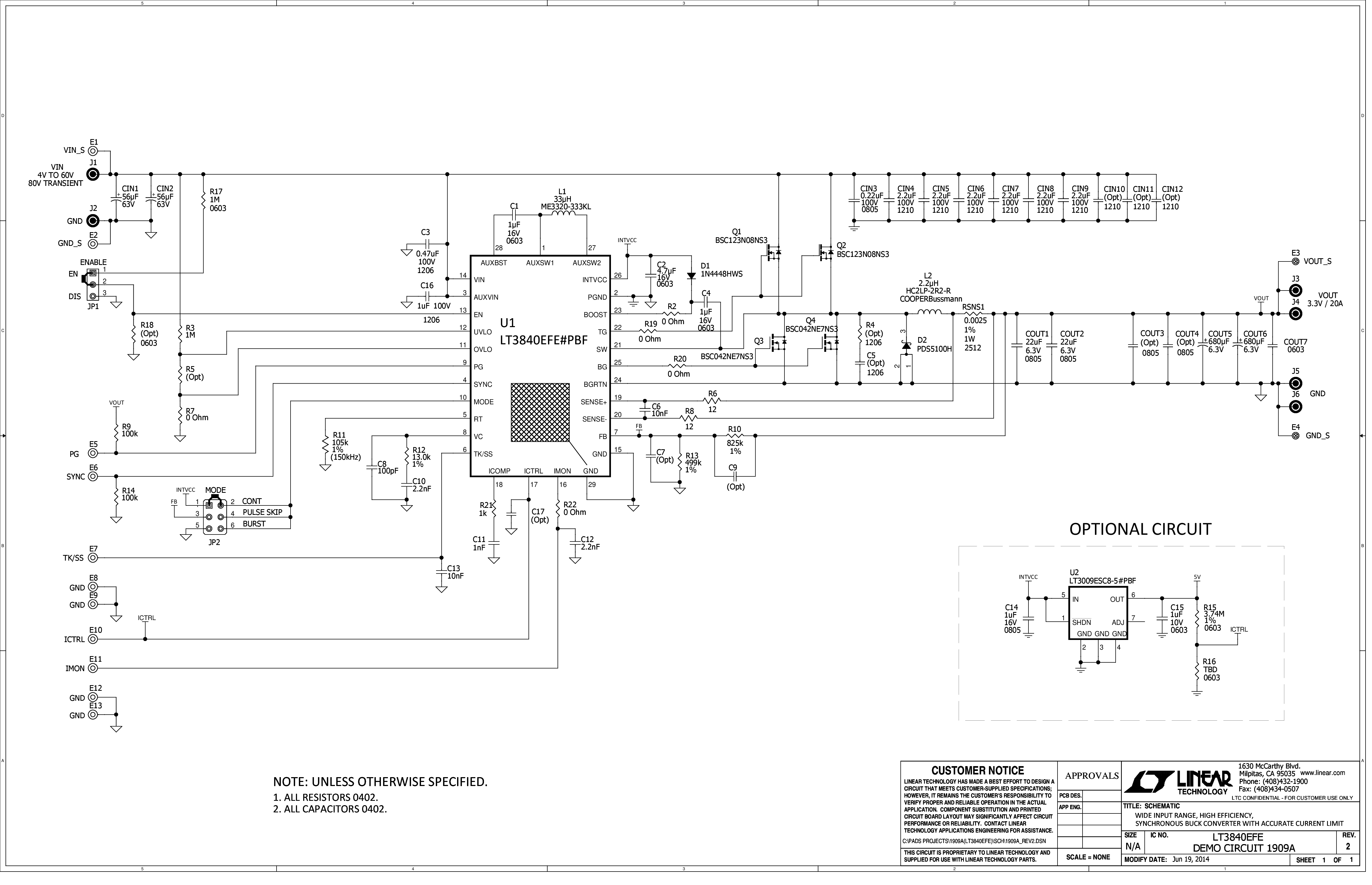

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3840
配套产品推荐
LT3840 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3840EFE#PBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| LT3840EFE#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| LT3840EUFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (4mm x 6mm x 0.75mm w/ EP) | |
| LT3840EUFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (4mm x 6mm x 0.75mm w/ EP) | |
| LT3840HFE#PBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| LT3840HFE#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| LT3840IFE#PBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| LT3840IFE#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| LT3840IUFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (4mm x 6mm x 0.75mm w/ EP) | |
| LT3840IUFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (4mm x 6mm x 0.75mm w/ EP) | |
| LT3840MPFE#PBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| LT3840MPFE#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| Wafer Fabrication Data | R530 Reliability Data |
