LT3791

60V、四开关、同步降压-升压型 LED 驱动器控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 四开关单电感器架构允许 VIN 高于、低于或等于 VOUT

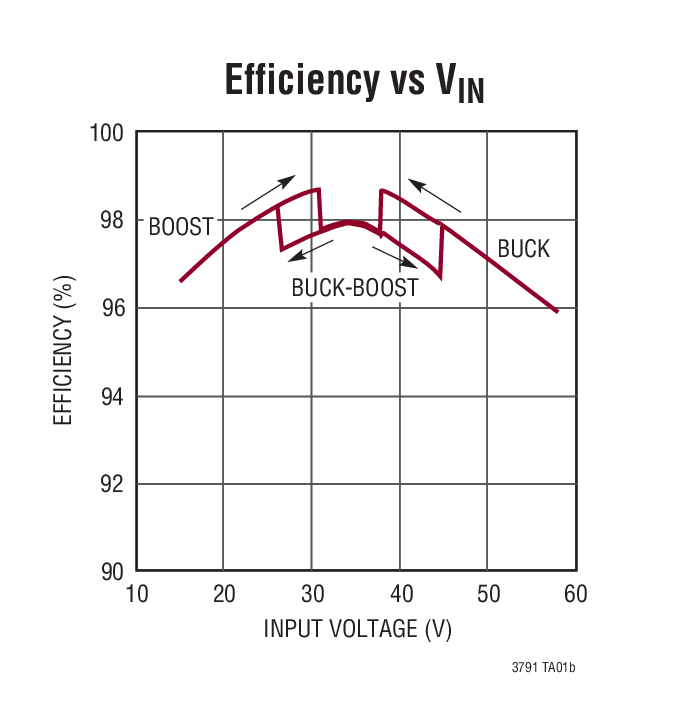

  • 同步开关:效率高达 98.5%
  • 宽 VIN 范围:4.7V 至 60V
  • 宽 VOUT 范围:0V 至 60V (52V LED)
  • ±6% LED 电流准确度:0V ≤ VLED < 52V
  • True Color PWM 和模拟调光
  • 采用电流监视器输出进行 LED 和输入电流调节
  • 在降压或升压模式中无上管 MOSFET 刷新
  • 停机期间 VOUT 与 VIN 断接
  • 开路或短路 LED 故障保护
  • 每个 IC 能提供 100W 或更大的驱动功率

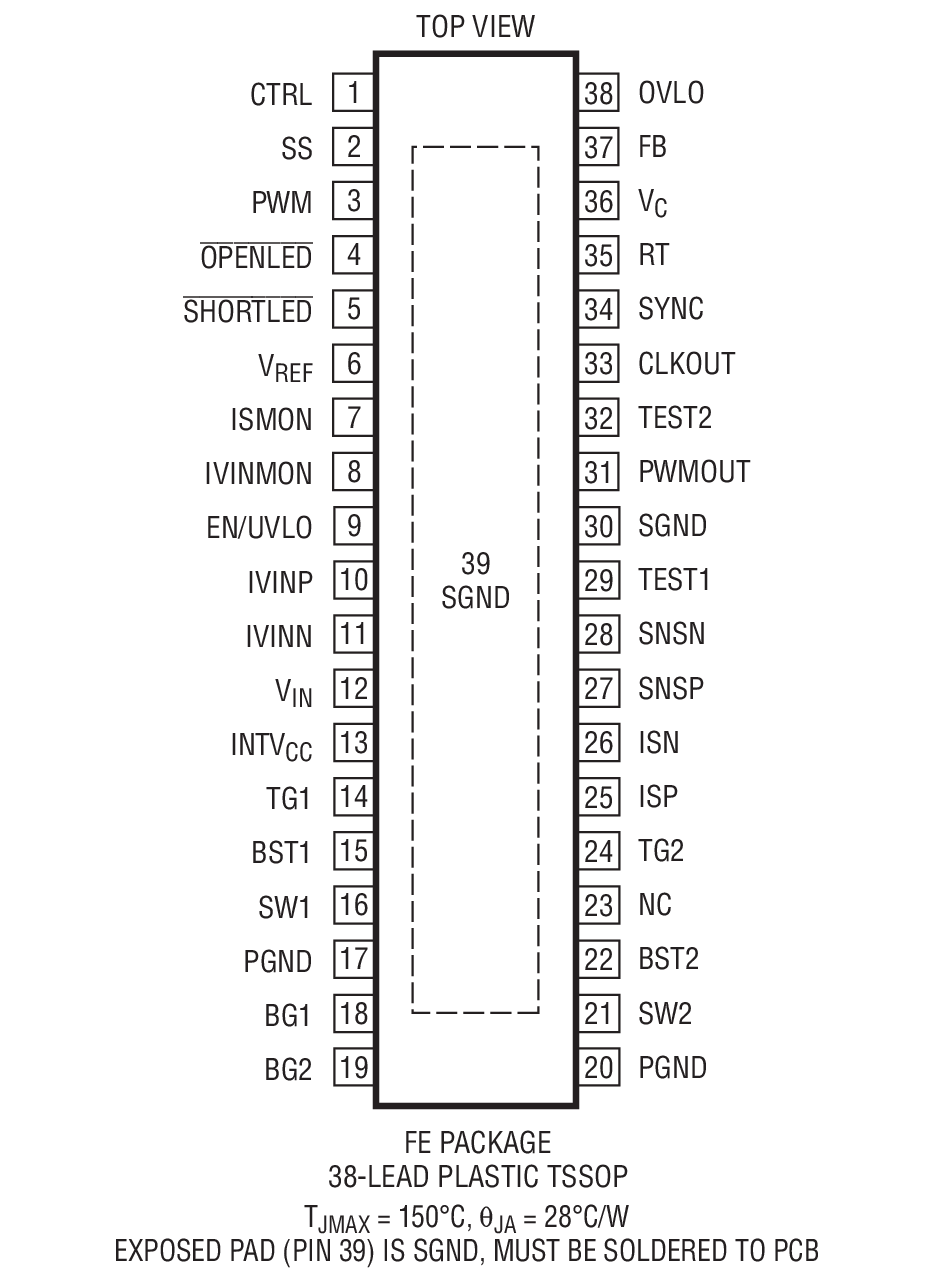

  • 具裸露衬垫的 38 引脚 TSSOP 封装
更多细节
show more Icon

LT®3791 是一款同步、四开关降压-升压型 LED 驱动器控制器。该控制器可以在输入电压高于、低于或等于输出电压的情况下调节电压高达 52V 之 LED 灯串的 LED 电流。恒定频率、强制连续电流模式架构允许对其频率进行调节或在 200kHz 至 700kHz 的范围内实施同步。在降压或升压操作中,无需上管 MOSFET 刷新开关周期。凭借 60V 输入、60V 输出能力以及工作区之间的无缝转换,LT3791 非常适合于汽车、工业、甚至电池供电型系统中的 LED 驱动器应用。

对于新设计,我们推荐使用 LT8391:60V 同步四开关、降压-升压 LED 控制器,因为它比 LT3791 具有多项性能改进。


特点
LT3791 OPEN LED 引脚
LT3791-1 用 C/10 引脚终止标记替代 OPEN LED 引脚

Applications

  • 汽车前照灯 / 行驶灯
  • 普通照明

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3791EFE#PBF
  • HTML
  • HTML
LT3791EFE#TRPBF
  • HTML
  • HTML
LT3791HFE#PBF
  • HTML
  • HTML
LT3791HFE#TRPBF
  • HTML
  • HTML
LT3791IFE#PBF
  • HTML
  • HTML
LT3791IFE#TRPBF
  • HTML
  • HTML
LT3791MPFE#PBF
  • HTML
  • HTML
LT3791MPFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3791EFE#PBF

量产

LT3791EFE#TRPBF

量产

LT3791HFE#PBF

量产

LT3791HFE#TRPBF

量产

LT3791IFE#PBF

量产

LT3791IFE#TRPBF

量产

LT3791MPFE#PBF

量产

LT3791MPFE#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LT3791EFE#PBF

量产

LT3791EFE#TRPBF

量产

LT3791HFE#PBF

量产

LT3791HFE#TRPBF

量产

LT3791IFE#PBF

量产

LT3791IFE#TRPBF

量产

LT3791MPFE#PBF

量产

LT3791MPFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3791EFE#PBF

量产

LT3791EFE#TRPBF

量产

LT3791HFE#PBF

量产

LT3791HFE#TRPBF

量产

LT3791IFE#PBF

量产

LT3791IFE#TRPBF

量产

LT3791MPFE#PBF

量产

LT3791MPFE#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LT3791EFE#PBF

量产

LT3791EFE#TRPBF

量产

LT3791HFE#PBF

量产

LT3791HFE#TRPBF

量产

LT3791IFE#PBF

量产

LT3791IFE#TRPBF

量产

LT3791MPFE#PBF

量产

LT3791MPFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1666A

LT3791演示板 | 4.7V至60V输入在2A时可驱动25V LED(可扩展至100W)

zoom

DC1666A

LT3791演示板 | 4.7V至60V输入在2A时可驱动25V LED(可扩展至100W)

LT3791演示板 | 4.7V至60V输入在2A时可驱动25V LED(可扩展至100W)

产品详情

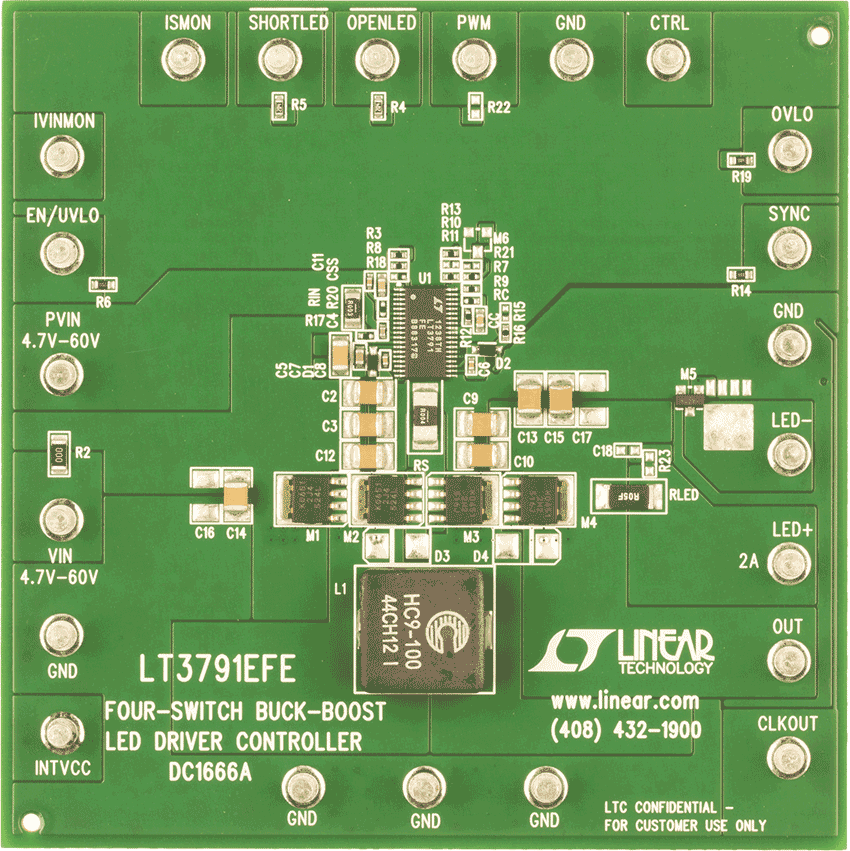

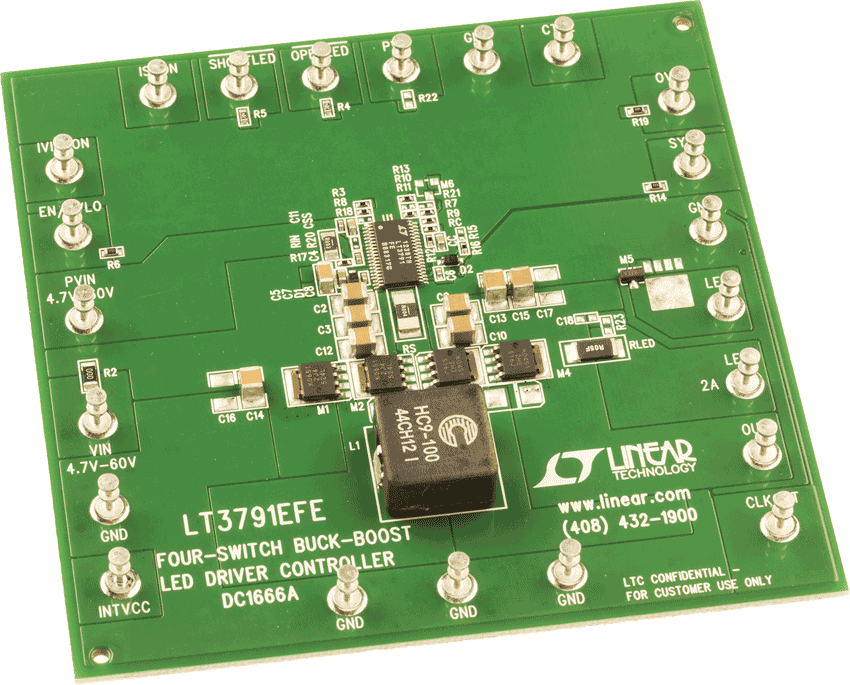

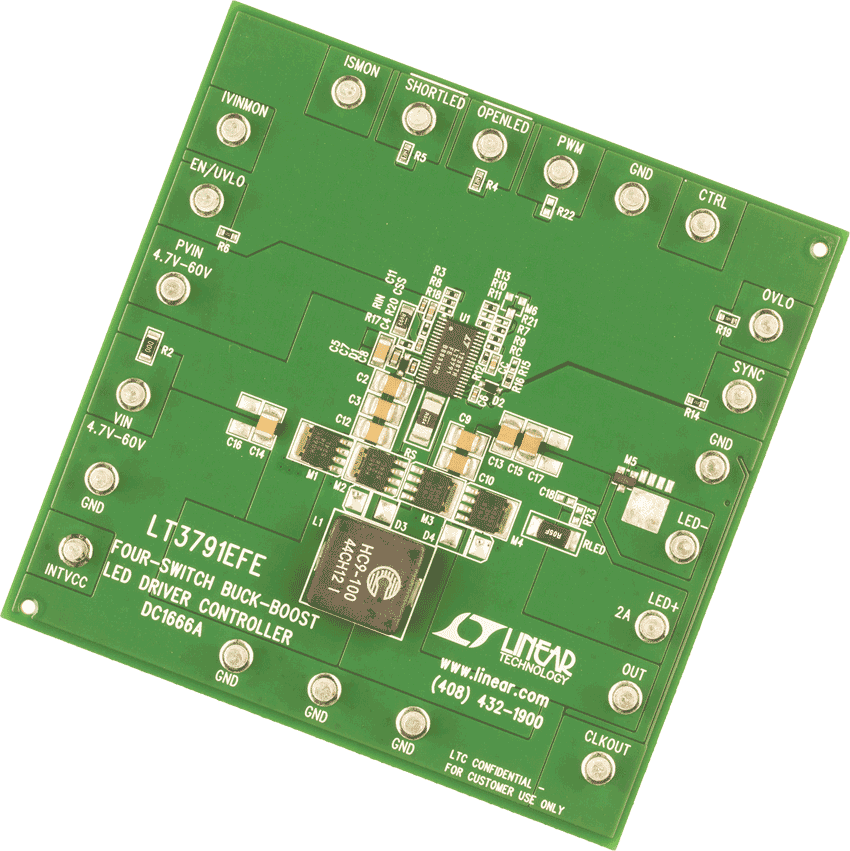

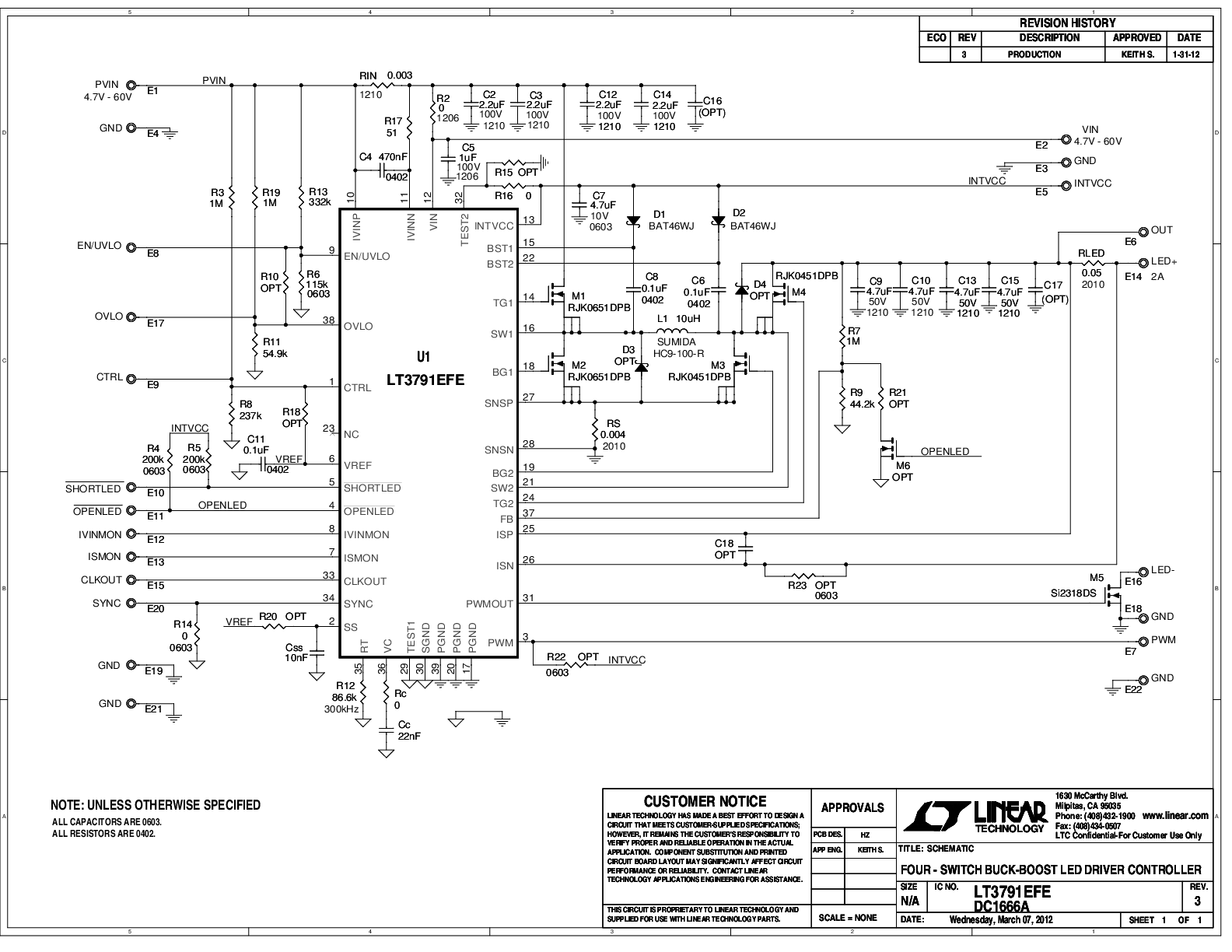

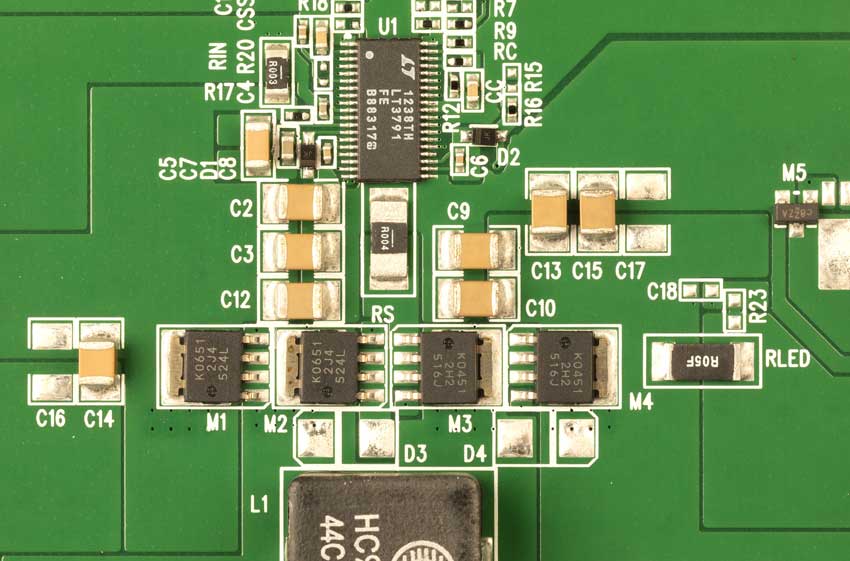

演示电路DC1666A是一款同步四开关降压-升压LED驱动器控制器。输入电压范围为4.7V至60V,并可在2A时驱动高达25V的LED。DC1666A具有LED串的PWM和模拟调光功能。它带有OPENLED标志,指示LED串将何时移除并带有SHORTLED标志,指示输出已短接至GND。在两种情况下,IC均保持在控制状态下且受到良好保护。
