LT8391

具扩展频谱的 60V、同步、四开关、降压-升压型 LED 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
LTspice LT8391 Demo Circuit - High Efficiency 50W Buck-Boost LED Driver (4-60V to 25V LED @ 2A) Download 6.27 KB LTspice LT8391 - LED Driver IC Download 5.35 KB
产品模型 18
特性
  • 四开关单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 同步开关：效率高达 98%
  • 专有的峰值降压峰值升压电流模式
  • 宽 VIN 范围：4V 至 60V
  • 宽 VOUT 范围：0V 至 60V (51V LED)
  • ±3% LED 电流准确度
  • 2000:1 外部和 128:1 内部 PWM 调光
  • 高压侧 PMOS PWM 开关驱动器
  • 集成型自举二极管
  • 在降压或升压中没有上管 MOSFET 刷新噪声
  • 可调和可同步频率范围：150kHz 至 650kHz
  • 无闪烁扩展频谱用于实现低 EMI
  • 具故障报告功能的开路和短路 LED 保护
  • 采用具裸露衬垫的 28 引脚 TSSOP 封装和 28 引脚 QFN 封装 (4mm x 5mm)
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT8391是一款同步4开关降压-升压LED控制器，可根据高于、低于或等于输出电压的输入电压调节LED电流。专有的峰值-降压/峰值-升压电流模式控制方案支持可调节和可同步的150kHz至650kHz固定频率运行方式，或支持可降低EMI的内部±15%三角扩频运行方式。LT8391具有4V至60V输入和0V至60V输出，并支持在操作区域之间的无缝低噪声转换，非常适合汽车、工业和电池供电系统中LED驱动器和电池充电应用。

LT8391提供内部（高达128:1）和外部（高达2000:1）LED电流PWM调光，采用高端PMOS开关。两个CTRL引脚提供灵活的20:1模拟调光，在100mV满量程下具有±3%的LED电流精度。提供的故障保护机制可以检测LED开路或短路情况，在此期间LT8391将处于重试、闩锁或保持运行状态。

开关频率 最大输出功率
LT8391 可调150kHz - 650kHz 450W+
LT8391A 2MHz 50W+

应用

  • 汽车前照灯/行车灯
  • 大功率LED照明
Show More Arrow image
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
LTspice LT8391 Demo Circuit - High Efficiency 50W Buck-Boost LED Driver (4-60V to 25V LED @ 2A) Download 6.27 KB LTspice LT8391 - LED Driver IC Download 5.35 KB
产品模型 18
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT8391

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 03/02/2016
英文

LT8391: 60V Synchronous 4-Switch Buck-Boost LED Controller with Spread Spectrum Data Sheet (Rev.B)

打开PDF文件

redirect
3.59 M
download

下载 PDF

PDF Vector

PDF

更新 09/01/2016
日文

LT8391: スペクトラム拡散機能付き、60V、4スイッチ同期整流式 昇降圧LEDコントローラ データシート

打开PDF文件

redirect
3.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 05/09/2016
英文
DC2345A - Demo Manual redirect icon

748.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R570 Reliability Data redirect icon

415.69 K

download

下载 PDF

设计笔记

3

PDF Vector

HTML

更新 02/26/2016
英文
Design Note 548: 60V Buck-Boost LED Driver with Up to 98% Efficiency Has Internal PWM Dimming and Spread Spectrum redirect icon

PDF Vector

HTML

更新 02/26/2016
中文
设计要点 548: 效率高达 98% 的 60V 降压-升压型 LED 驱动器具有内部 PWM 调光和扩展频谱 redirect icon

PDF Vector

HTML

更新 02/26/2016
日文
DN-548: 内部 PWM 調光およびスペクトラム拡散機能を持つ最大効率 98% の 60V 昇降圧 LEDドライバ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT8391EFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391EFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391EUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391EUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391HFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391HFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391HFE#WPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391HFE#WTRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391HUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391HUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391IFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391IFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391IUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391IUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391JFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391JFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391JFE#WPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8391JFE#WTRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8391EFE#PBF

量产

LT8391EFE#TRPBF

量产

LT8391HFE#PBF

量产

LT8391HFE#TRPBF

量产

LT8391HFE#WPBF

LT8391HFE#WTRPBF

LT8391IFE#PBF

量产

LT8391IFE#TRPBF

量产

LT8391JFE#PBF

量产

LT8391JFE#TRPBF

量产

LT8391JFE#WPBF

LT8391JFE#WTRPBF

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8391EFE#PBF

量产

LT8391EFE#TRPBF

量产

LT8391EUFD#PBF

量产

LT8391EUFD#TRPBF

量产

LT8391HFE#PBF

量产

LT8391HFE#TRPBF

量产

LT8391HUFD#PBF

量产

LT8391HUFD#TRPBF

量产

LT8391IFE#PBF

量产

LT8391IFE#TRPBF

量产

LT8391IUFD#PBF

量产

LT8391IUFD#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon

Detailed Parts List

pdf

Other

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8391EFE#PBF

量产

LT8391EFE#TRPBF

量产

LT8391HFE#PBF

量产

LT8391HFE#TRPBF

量产

LT8391HFE#WPBF

LT8391HFE#WTRPBF

LT8391IFE#PBF

量产

LT8391IFE#TRPBF

量产

LT8391JFE#PBF

量产

LT8391JFE#TRPBF

量产

LT8391JFE#WPBF

LT8391JFE#WTRPBF

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8391EFE#PBF

量产

LT8391EFE#TRPBF

量产

LT8391EUFD#PBF

量产

LT8391EUFD#TRPBF

量产

LT8391HFE#PBF

量产

LT8391HFE#TRPBF

量产

LT8391HUFD#PBF

量产

LT8391HUFD#TRPBF

量产

LT8391IFE#PBF

量产

LT8391IFE#TRPBF

量产

LT8391IUFD#PBF

量产

LT8391IUFD#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon
Detailed Parts List

pdf

Other

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

评估套件 1

reference details image

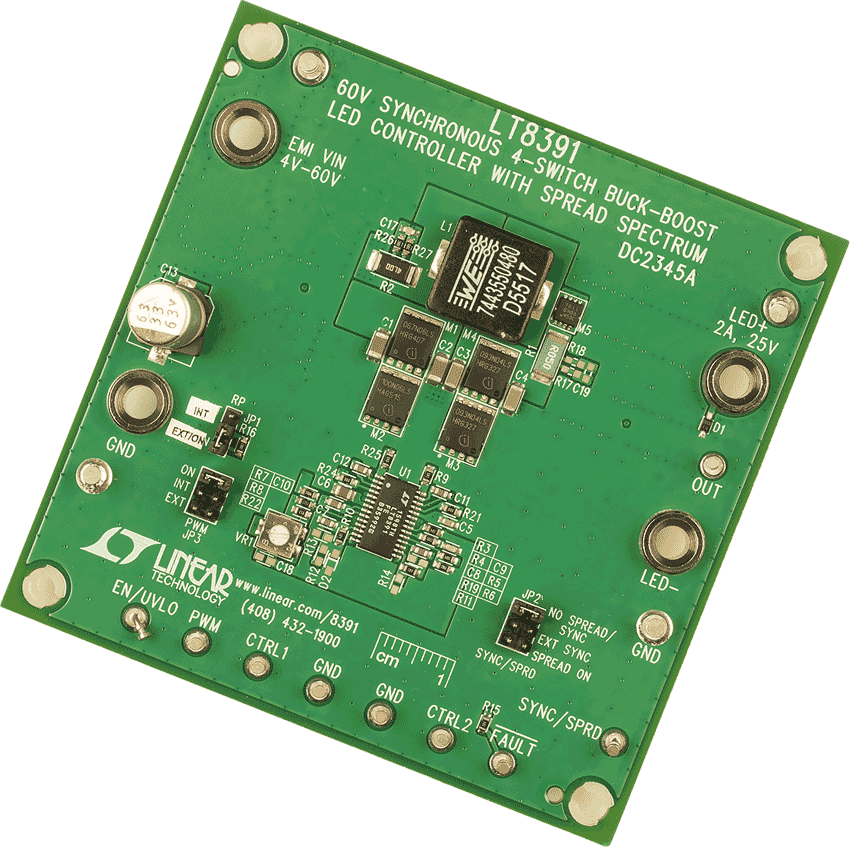

DC2345A

LT8391EFE演示板 | 同步降压-升压LED驱动器，4V ≤ VIN ≤ 60V，VLED = 25V (2A)

zoom

DC2345A

LT8391EFE演示板 | 同步降压-升压LED驱动器，4V ≤ VIN ≤ 60V，VLED = 25V (2A)

download icon

下载

 print icon

打印
DC2345A
LT8391EFE演示板 | 同步降压-升压LED驱动器，4V ≤ VIN ≤ 60V，VLED = 25V (2A)
立即购买 更多内容

产品详情

演示电路2345A是一款具有扩频的60V同步4开关降压-升压LED控制器，内置LT8391 LED驱动器。输入电压范围为4V至60V，并可在2A时将单串LED升压至高达25V。DC2345A以400kHz开关频率运行，无展频，但可通过一根简单的跳线启用展频(SSFM)功能。SSFM可将开关频率扩频到fsw ±15%，以降低EMI。

资料

pdf icon

PDF

DC2345A - Demo Manual Download

748.00K

pdf icon

ZIP

DC2345A - Design Files Download

1.98 M

pdf icon

PDF

DC2345A - Schematic Download

40.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC2345A

LT8391EFE演示板 | 同步降压-升压LED驱动器，4V ≤ VIN ≤ 60V，VLED = 25V (2A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT8391 Demo Circuit - High Efficiency 50W Buck-Boost LED Driver (4-60V to 25V LED @ 2A) Download

6.27 K

spice tool Lt Spice

LT8391 - LED Driver IC Download

5.35 K
