LT8391A

60V、2MHz、同步、四开关、降压-升压型 LED 驱动器控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 四开关单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 效率高达 95% (在 2MHz)
  • 专有的峰值降压峰值升压电流模式
  • 宽 VIN 范围:4V 至 60V
  • 宽 VOUT 范围:0V 至 60V (51V LED)
  • ±3% LED 电流准确度
  • 2000:1 外部和 128:1 内部 PWM 调光
  • 高压侧 PMOS PWM 开关驱动器
  • 在降压或升压中没有上管 MOSFET 刷新噪声
  • 可调和可同步频率范围:600kHz 至 2MHz
  • 无闪烁扩展频谱用于实现低 EMI
  • 具故障报告功能的开路和短路 LED 保护

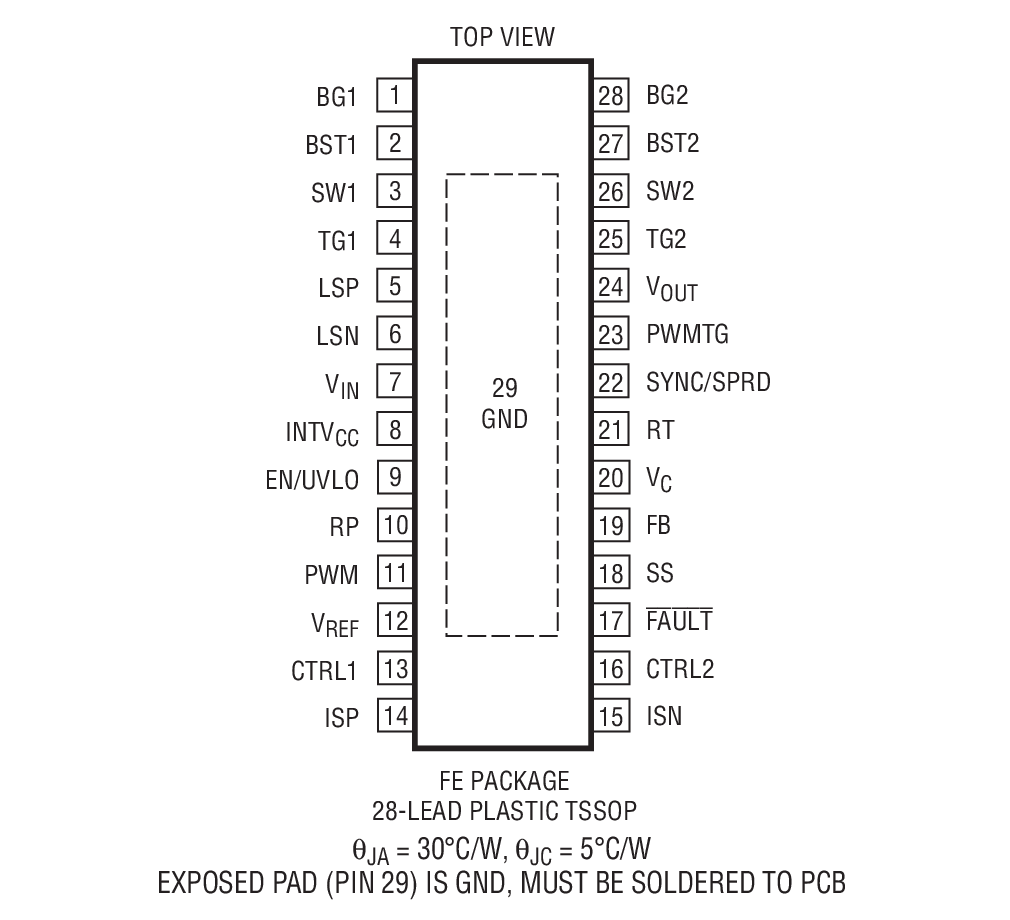

  • 采用具裸露衬垫的 28 引脚 TSSOP 封装和 28 引脚 QFN 封装 (4mm x 5mm)
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT8391A是一款同步4开关降压-升压LED控制器,可根据高于、低于或等于输出电压的输入电压调节LED电流。专有的峰值降压/峰值升压电流模式控制方案支持可调节和可同步的600kHz至2MHz固定频率运行方式,或支持可降低EMI的内部25%三角扩频运行方式。LT8391A具有4V至60V输入和0V至60V输出,并支持在操作区域之间的无缝低噪声转换,是汽车、工业和电池供电系统中LED驱动器和电池充电应用的理想选择。

LT8391A提供内部(高达128:1)和外部(高达2000:1)LED电流PWM调光,采用高端PMOS开关。两个CTRL引脚提供灵活的20:1模拟调光,在100mV满量程下具有±3%的LED电流精度。提供的故障保护机制可以检测LED开路或短路情况,在此期间LT8391A将处于重试、闩锁或保持运行状态。



开关频率 最大输出功率
LT8391 可调150kHz - 650kHz 450W+
LT8391A 2MHz 50W+

应用

  • 汽车前照灯/行车灯
  • 高频LED照明

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8391AEFE#PBF
  • HTML
  • HTML
LT8391AEFE#TRPBF
  • HTML
  • HTML
LT8391AEUFD#PBF
  • HTML
  • HTML
LT8391AEUFD#TRPBF
  • HTML
  • HTML
LT8391AHFE#PBF
  • HTML
  • HTML
LT8391AHFE#TRPBF
  • HTML
  • HTML
LT8391AHFE#WPBF
  • HTML
  • HTML
LT8391AHFE#WTRPBF
  • HTML
  • HTML
LT8391AHUFD#PBF
  • HTML
  • HTML
LT8391AHUFD#TRPBF
  • HTML
  • HTML
LT8391AIFE#PBF
  • HTML
  • HTML
LT8391AIFE#TRPBF
  • HTML
  • HTML
LT8391AIUFD#PBF
  • HTML
  • HTML
LT8391AIUFD#TRPBF
  • HTML
  • HTML
LT8391AJFE#WPBF
  • HTML
  • HTML
LT8391AJFE#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8391AEFE#PBF

量产

LT8391AEFE#TRPBF

量产

LT8391AHFE#PBF

量产

LT8391AHFE#TRPBF

量产

LT8391AHFE#WPBF

量产

LT8391AHFE#WTRPBF

量产

LT8391AIFE#PBF

量产

LT8391AIFE#TRPBF

量产

LT8391AJFE#WPBF

量产

LT8391AJFE#WTRPBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8391AEFE#PBF

量产

LT8391AEFE#TRPBF

量产

LT8391AEUFD#PBF

量产

LT8391AEUFD#TRPBF

量产

LT8391AHFE#PBF

量产

LT8391AHFE#TRPBF

量产

LT8391AHUFD#PBF

量产

LT8391AHUFD#TRPBF

量产

LT8391AIFE#PBF

量产

LT8391AIFE#TRPBF

量产

LT8391AIUFD#PBF

量产

LT8391AIUFD#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8391AEFE#PBF

量产

LT8391AEFE#TRPBF

量产

LT8391AHFE#PBF

量产

LT8391AHFE#TRPBF

量产

LT8391AHFE#WPBF

量产

LT8391AHFE#WTRPBF

量产

LT8391AIFE#PBF

量产

LT8391AIFE#TRPBF

量产

LT8391AJFE#WPBF

量产

LT8391AJFE#WTRPBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8391AEFE#PBF

量产

LT8391AEFE#TRPBF

量产

LT8391AEUFD#PBF

量产

LT8391AEUFD#TRPBF

量产

LT8391AHFE#PBF

量产

LT8391AHFE#TRPBF

量产

LT8391AHUFD#PBF

量产

LT8391AHUFD#TRPBF

量产

LT8391AIFE#PBF

量产

LT8391AIFE#TRPBF

量产

LT8391AIUFD#PBF

量产

LT8391AIUFD#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

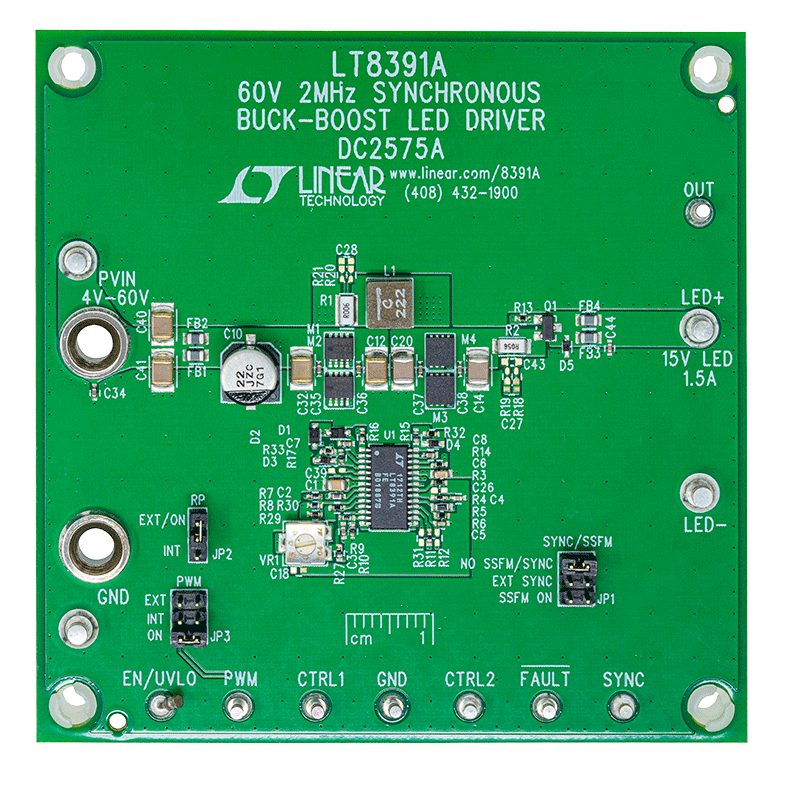

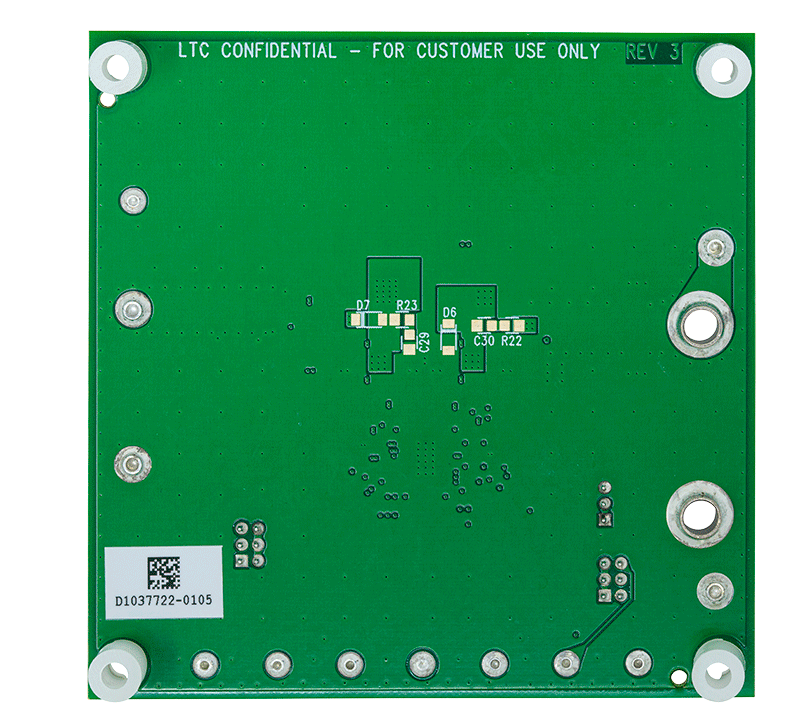

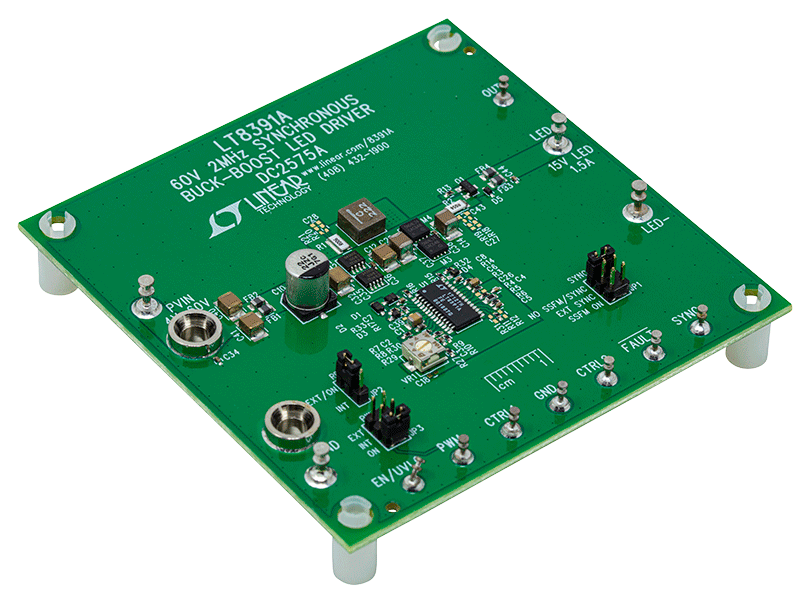

DC2575A

LT8391AIFE演示板 | 60V 2MHz同步1.5A降压-升压LED驱动器

zoom

DC2575A

LT8391AIFE演示板 | 60V 2MHz同步1.5A降压-升压LED驱动器

LT8391AIFE演示板 | 60V 2MHz同步1.5A降压-升压LED驱动器

产品详情

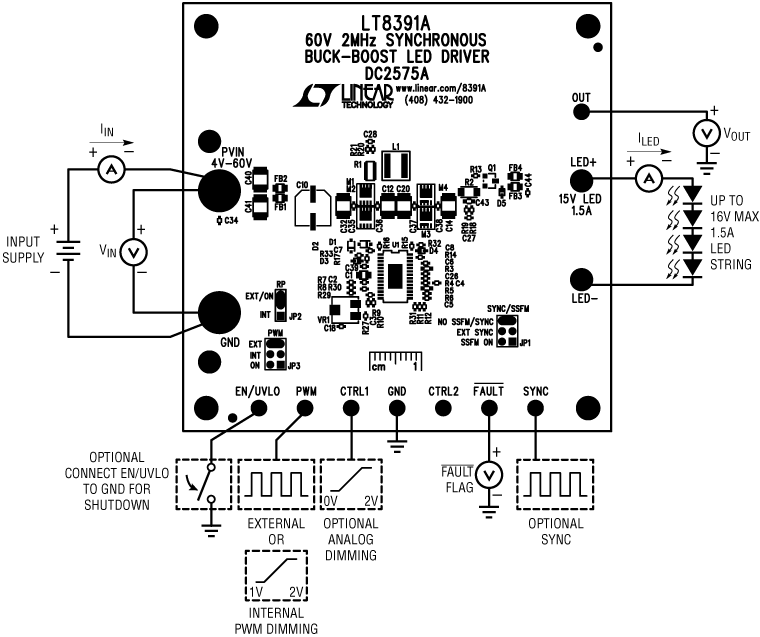

演示电路DC2575A是一款采用LT8391A的60V 2MHz同步降压-升压LED驱动器。输入电压范围为4V至60V,并可在1.5A时将单串LED升压至高达16V。DC2575A以2MHz开关频率运行,只需一根简单的跳线,即可启用展频(SSFM)功能。SSFM可将开关频率从 fSW 扩频到 fSW + 25%,以降低EMI。对于EMI不重要的应用来说,SSFM并非必要。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
