LT3751

具调节能力的高压电容器充电控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3751 Demo Circuit - High Voltage Capacitor Charger Controller with Regulation (24V to 300V) Download 4.00KB LTspice LT3751 - Power Management Download 3.55 KB
产品模型 8
特性
  • 可对任何大小的电容器进行充电
  • 电压调节模式中的低噪声输出
  • 在无负载条件下实现稳定操作
  • 具轨至轨操作能力的集成 2A MOSFET 栅极驱动器 (对于 VCC ≤ 8V)
  • 可选的 5.6V 或 10.5V 内部栅极驱动电压箝位
  • 可由用户选择的过压 / 欠压检测功能
  • 易于调节的输出电压
  • 主端或副端输出电压检测
  • 宽输入 VCC 电压范围 (5V 至 24V)

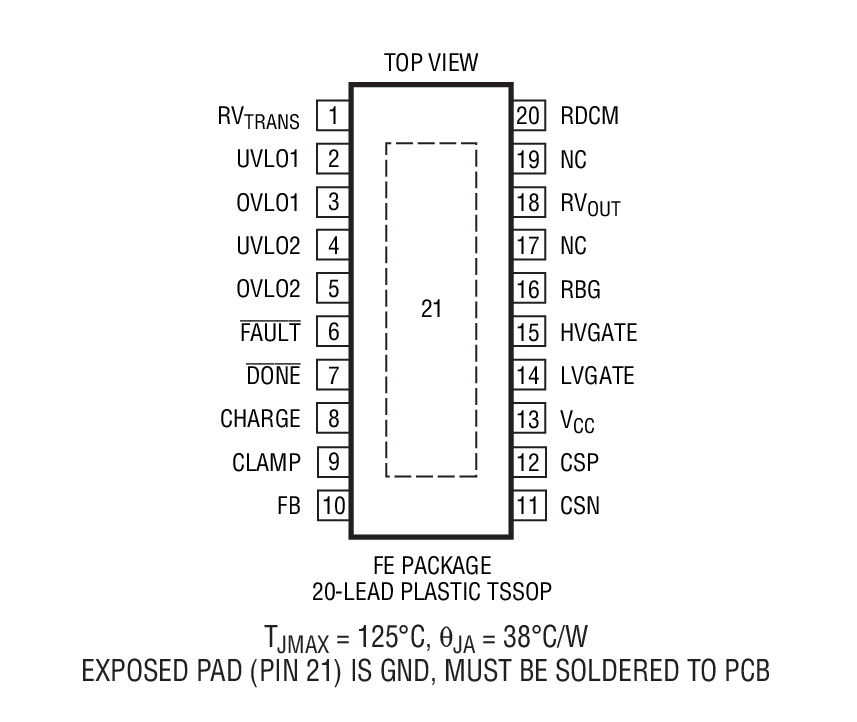

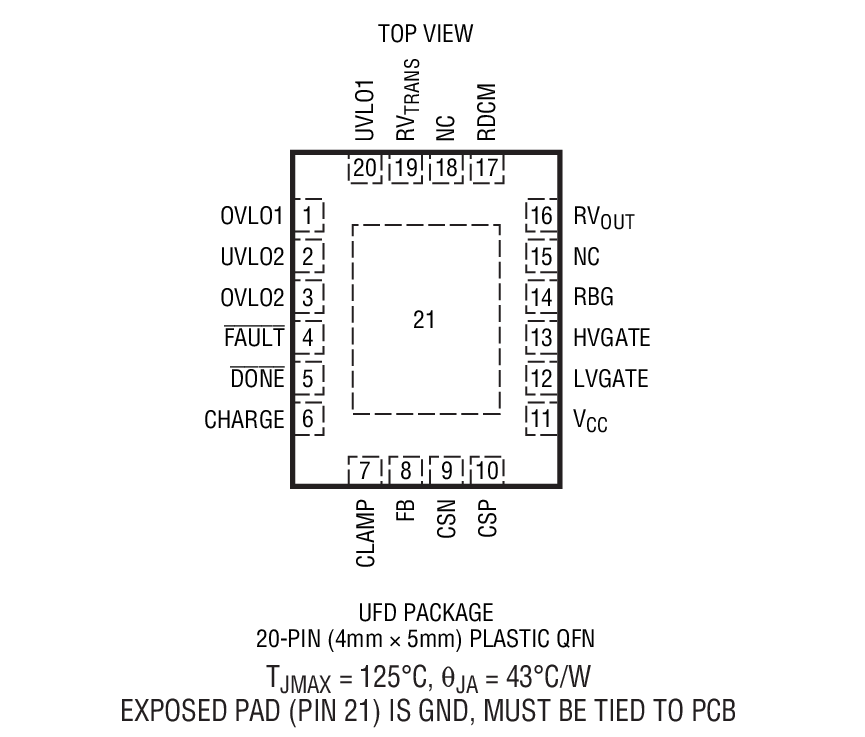

  • 采用 20 引脚 QFN 4mm x 5mm 和 20 引脚 TSSOP 封装



更多细节
show more Icon

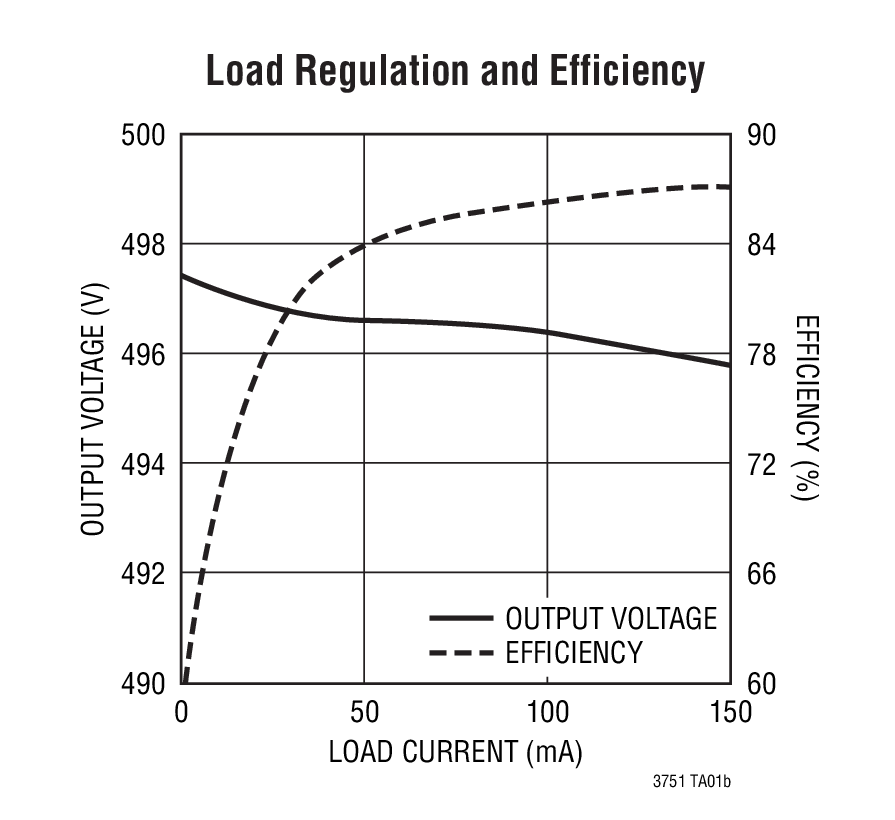

LT®3751 是一款能够接受高输入电压的反激式控制器，专为把一个大电容器快速充电至一个可由用户调节的目标电压 (利用变压器匝数比和 3 个外部电阻器来设定) 而设计。一个任选的反馈引脚可用来提供一个低噪声高电压已调输出。

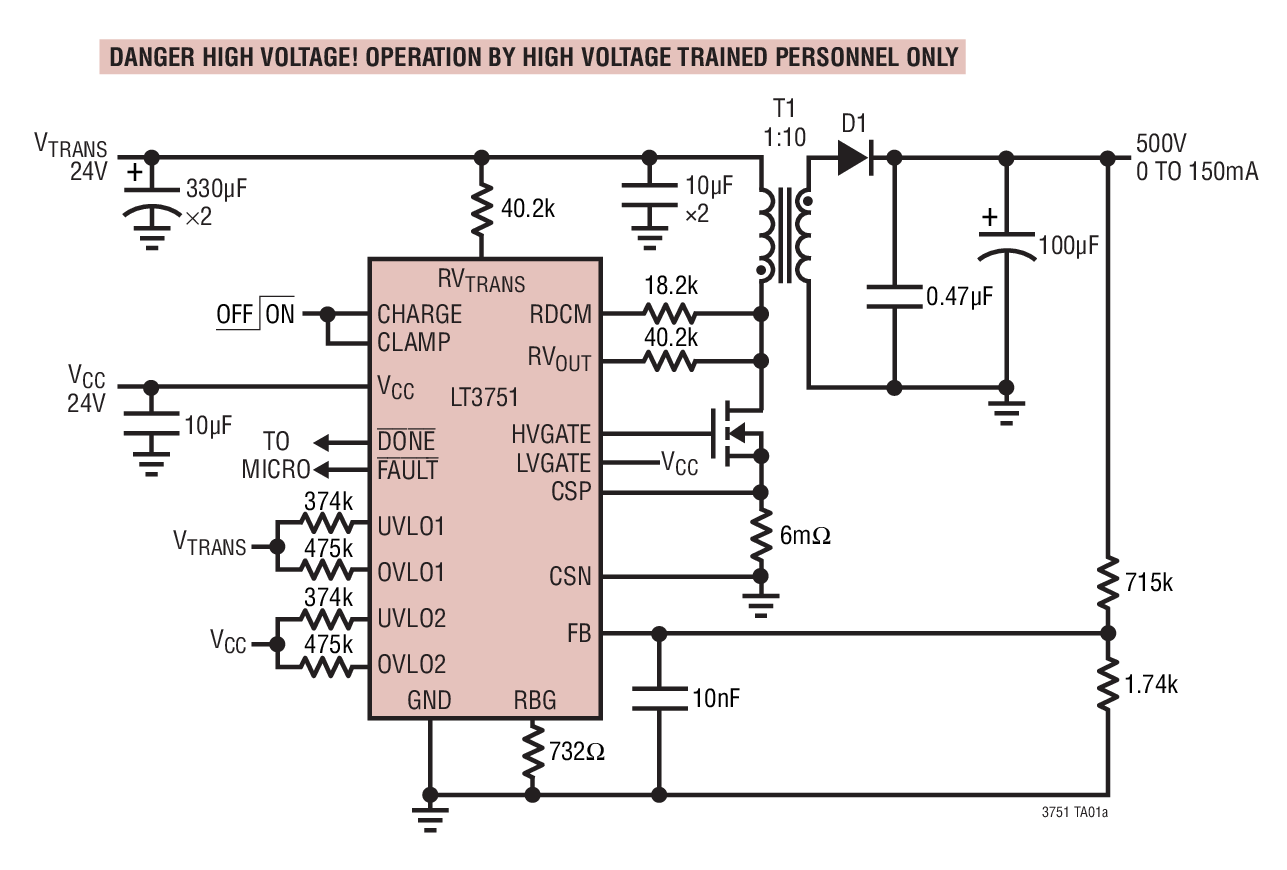

LT3751 具有一个集成的轨至轨 MOSFET 栅极驱动器，因而可在低至 4.75V 的电压条件下实现高效运作。一个 106mV 的低差分电流检测门限电压准确地限制了峰值开关电流。利用可由用户选择的过压和欠压闭锁电路提供了针对 VCC 和 VTRANS 的附加保护功能。在一种典型应用中，该器件能够在不到 1 秒的时间内将一个 1000μF 电容器充电至 500V。

CHARGE 引脚用于启动一个新的充电周期，并提供 ON/OFF 控制。当电容器达到其编程值且器件已经停止充电时，DONE 引脚将发出指示信号。当 LT3751 由于 VCC 或 VTRANS 电压超过了用户设置的电源容限而停机时，FAULT 引脚将发出指示信号。




Applications

  • 高电压已调电源
  • 高电压电容充电器
  • 专业照相闪光灯系统
  • 应急频闪灯
  • 安全 / 存货控制系统
  • 引爆器



Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3751 Demo Circuit - High Voltage Capacitor Charger Controller with Regulation (24V to 300V) Download 4.00KB LTspice LT3751 - Power Management Download 3.55 KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3751

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 技术文章
  • 数据手册
  • 可靠性数据
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/27/2012
英文

LT3751: High Voltage Capacitor Charger Controller with Regulation Data Sheet

打开PDF文件

redirect
521.00K
download

下载 PDF

PDF Vector

PDF

更新 07/30/2012
日文

LT3751: レギュレーション付きの高電圧コンデンサ･チャージャ･コントローラ データシート

打开PDF文件

redirect
975.00K
download

下载 PDF

技术文章

1

PDF Vector

PDF

更新 07/07/2009
英文
High-Voltage Capacitor Charging Made Simple - EE Times May 2009 redirect icon

224.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R530 Reliability Data redirect icon

20.92 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1322A - Demo Manual redirect icon

363.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3751EFE#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3751EFE#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3751EUFD#PBF 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3751EUFD#TRPBF 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3751IFE#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3751IFE#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3751IUFD#PBF 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3751IUFD#TRPBF 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3751EFE#PBF

量产

LT3751EFE#TRPBF

量产

LT3751IFE#PBF

量产

LT3751IFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3751EFE#PBF

量产

LT3751EFE#TRPBF

量产

LT3751IFE#PBF

量产

LT3751IFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

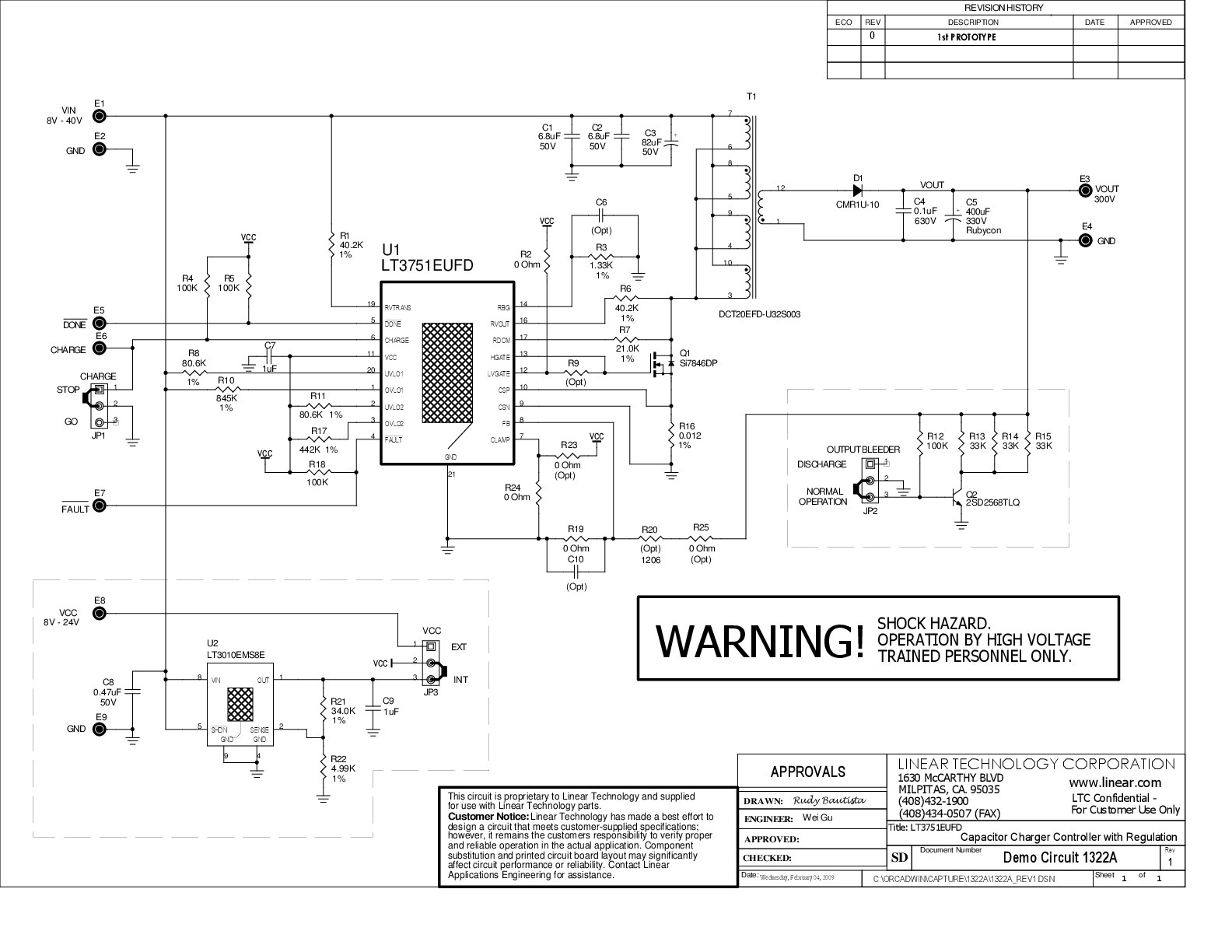

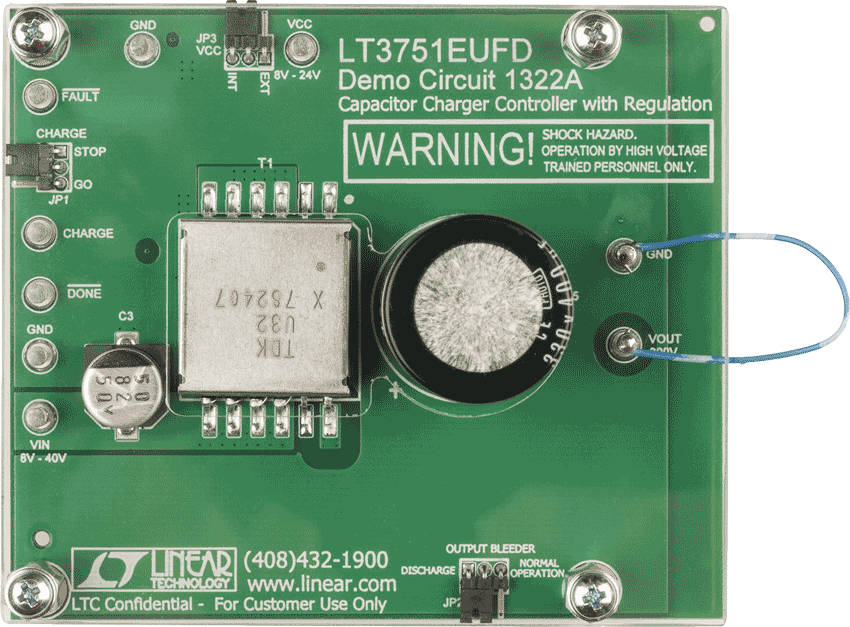

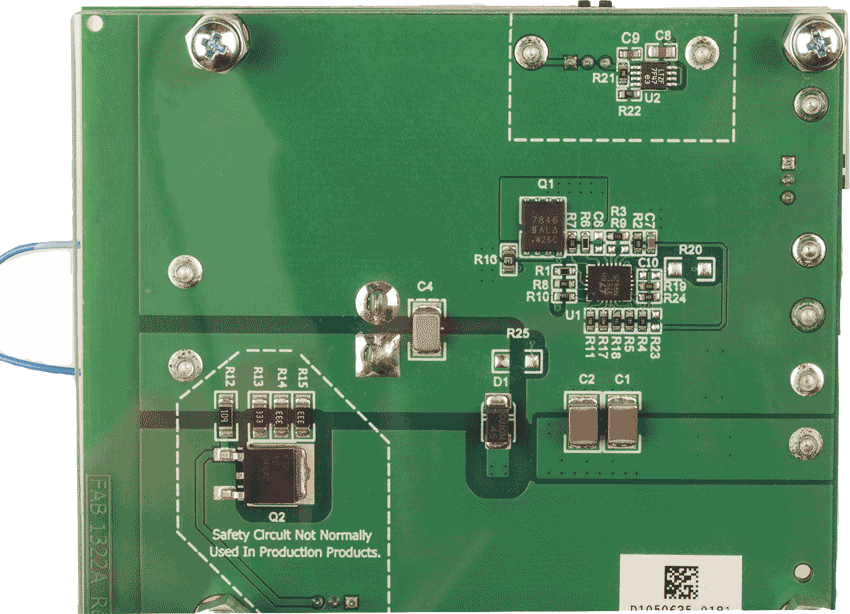

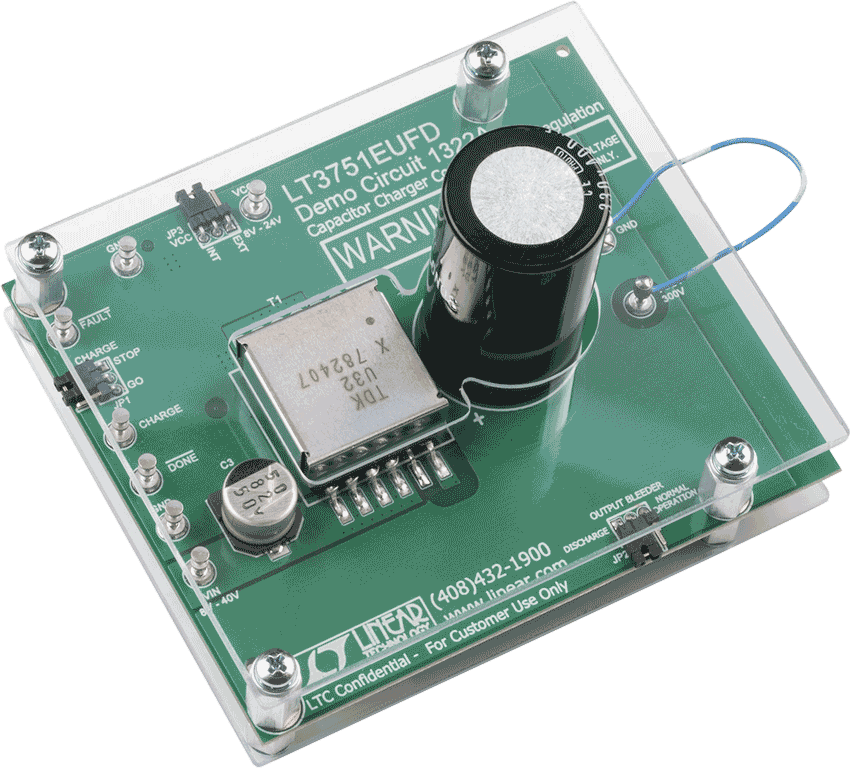

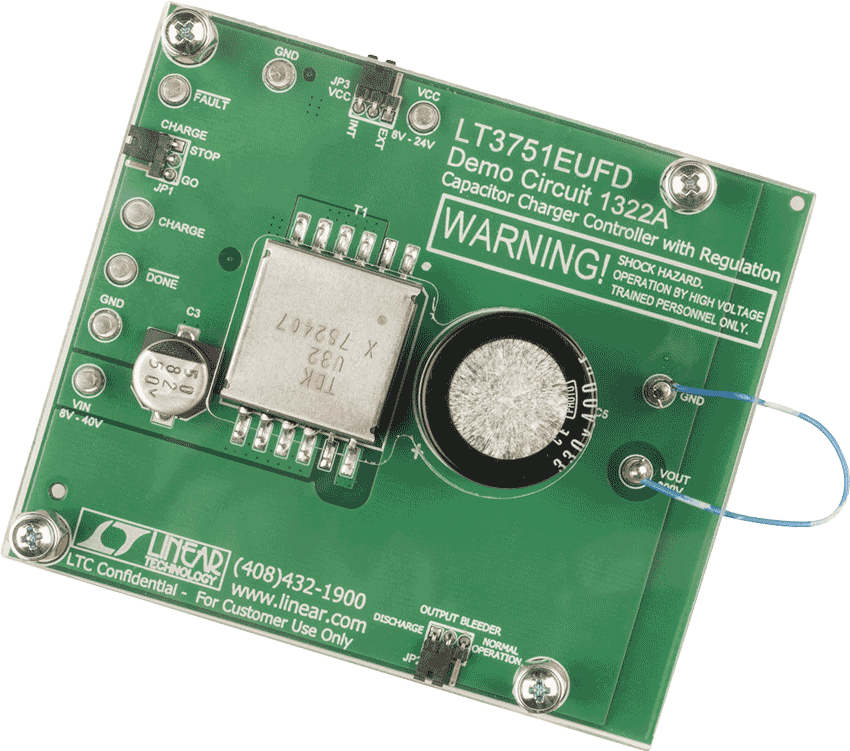

DC1322A
