概览
优势和特点
- 可对任何容量的电容器进行充电
- 易于调节的输出电压
- 可驱动高电流 NMOS FET
- 主端检测 —— 无需输出电压分压器
- 宽输入范围：3V 至 24V
- 驱动栅极电压至 VCC – 2V
- 采用 10 引脚 MS 封装
产品详情
LT®3750 是一款反激式转换器，专为把大电容器快速充电至一个用户可调目标电压而设计。已获专利的边界模式控制电路*较大限度地降低了转换损耗，并缩小了变压器尺寸。输出电压可以很容易地利用变压器匝数比和两个外部电阻器来调节*。一个 78mV 的低电流检测准确地限制峰值开关电流，而且还有助于实现效率的较大化。凭借一个宽输入电压范围，LT3750 能够采用多种工作电源。典型应用可在不到 300ms 的时间里把一个 100µF 电容器充电至 300V。
CHARGE 引脚可使用户对 LT3750 进行全面控制。当电容器达到其编程值且器件停止充电操作时，DONE 引脚将发出指示信号。
应用
- 应急报警标志灯
- 专业照相闪光灯系统
- 保安 / 库存控制系统
- 高电压电源
- 电网
- 引信
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

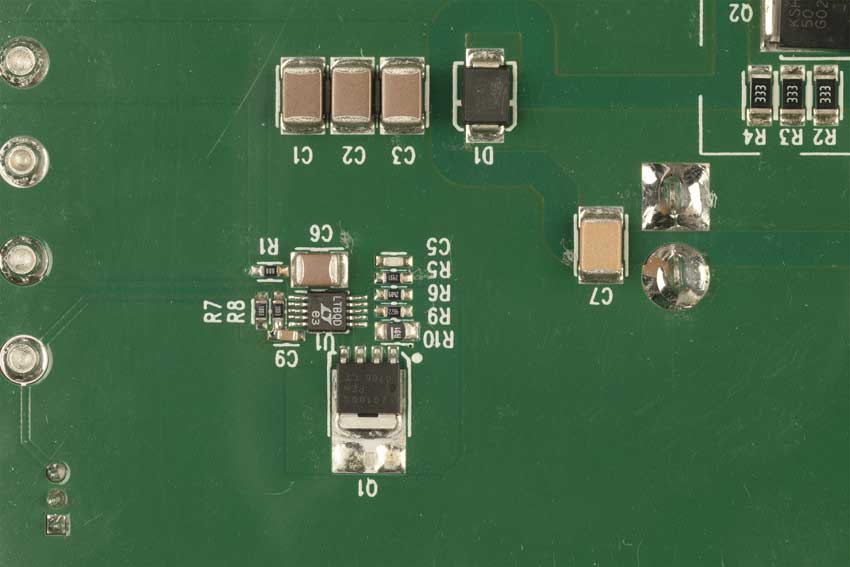

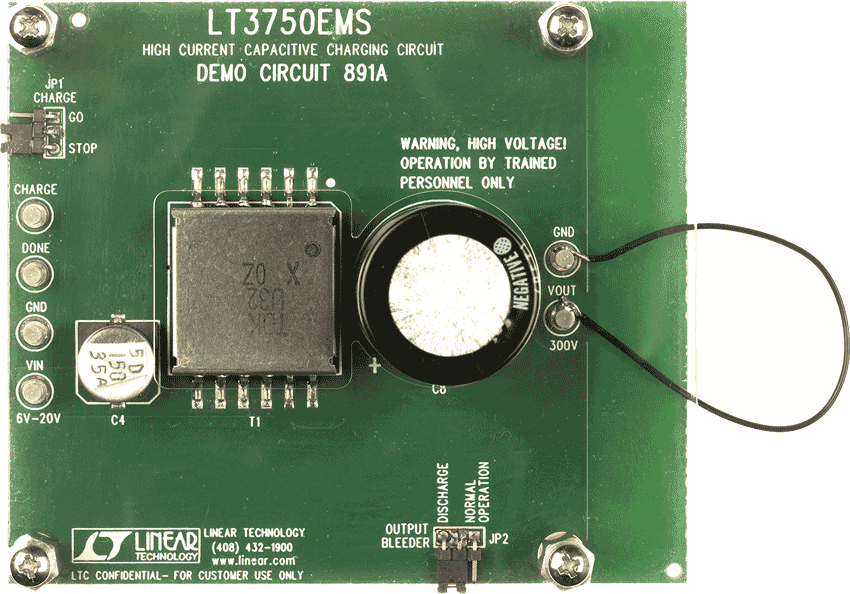

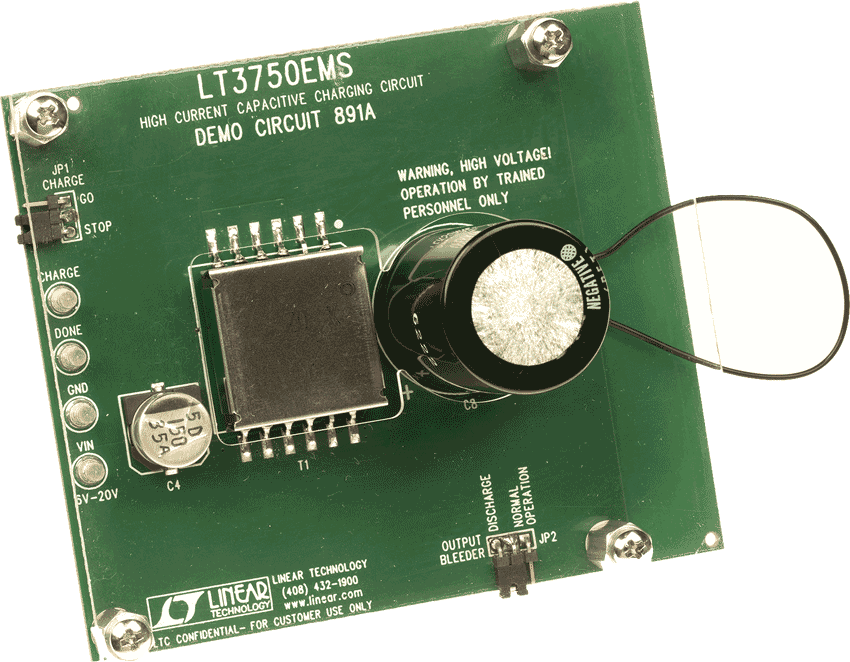

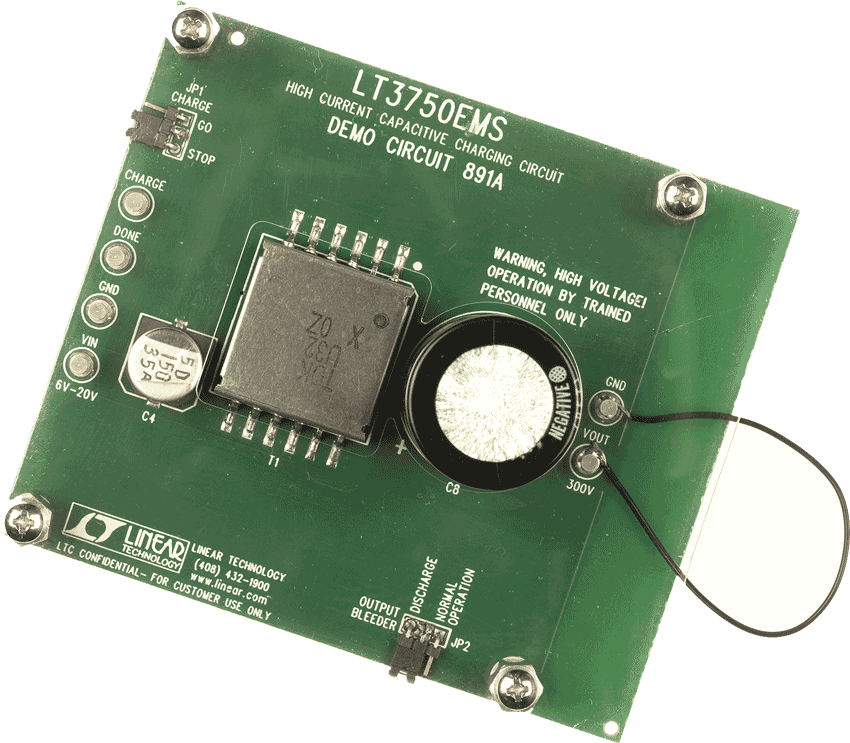

评估套件 (1)
参考资料
-
R365 Reliability Data3/23/2018
-

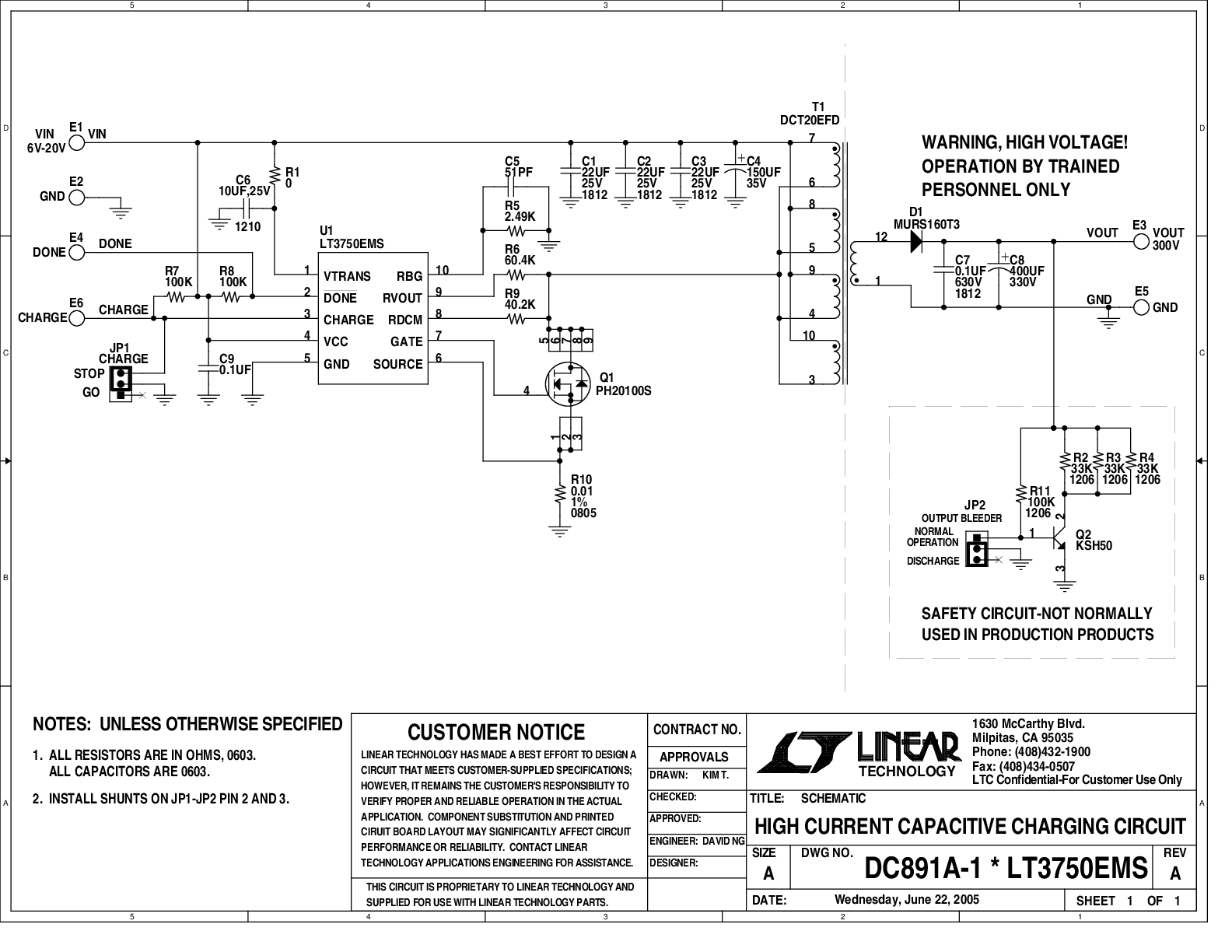

DC891A - Demo Manual9/24/2009
-
Tiny Controller Makes It Easy to Charge Large Capacitors3/1/2006 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3750
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3750EMS#PBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| LT3750EMS#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| Wafer Fabrication Data | R365 Reliability Data |
