概览
优势和特点
- 宽 VIN 范围：2.2V 至 22V
- 内部升压转换器提供了 6V 栅极驱动电压 (当 VIN 低至 2.2V)
- 无需检测电阻器
- 双路 N 沟道 MOSFET 同步驱动器
- 谷值电流模式控制
- 专为高降压比而优化
- 电源良好输出电压监视器
- 0.8V 基准
- 三种通过引脚来选择的电流限制级别
- 恒定开关频率：300kHz
- 可编程软起动
- 输出电压跟踪

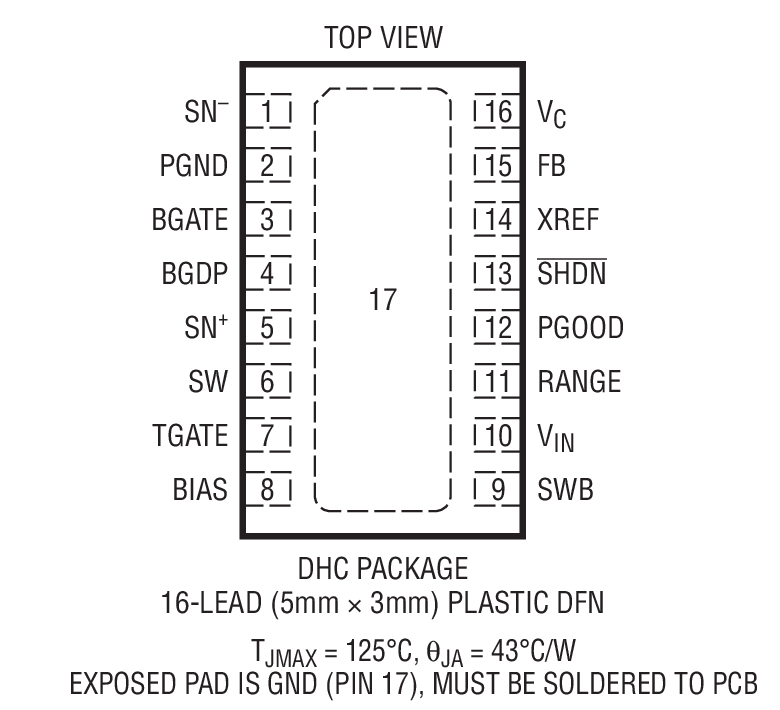

- 采用 16 引脚 5mm x 3mm DFN 封装

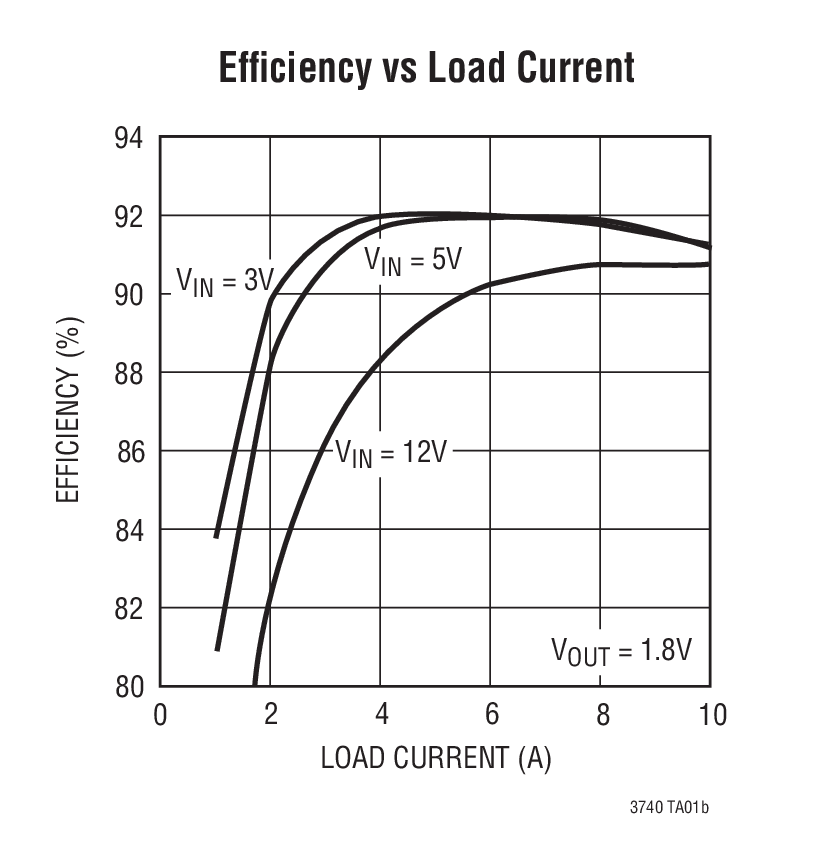

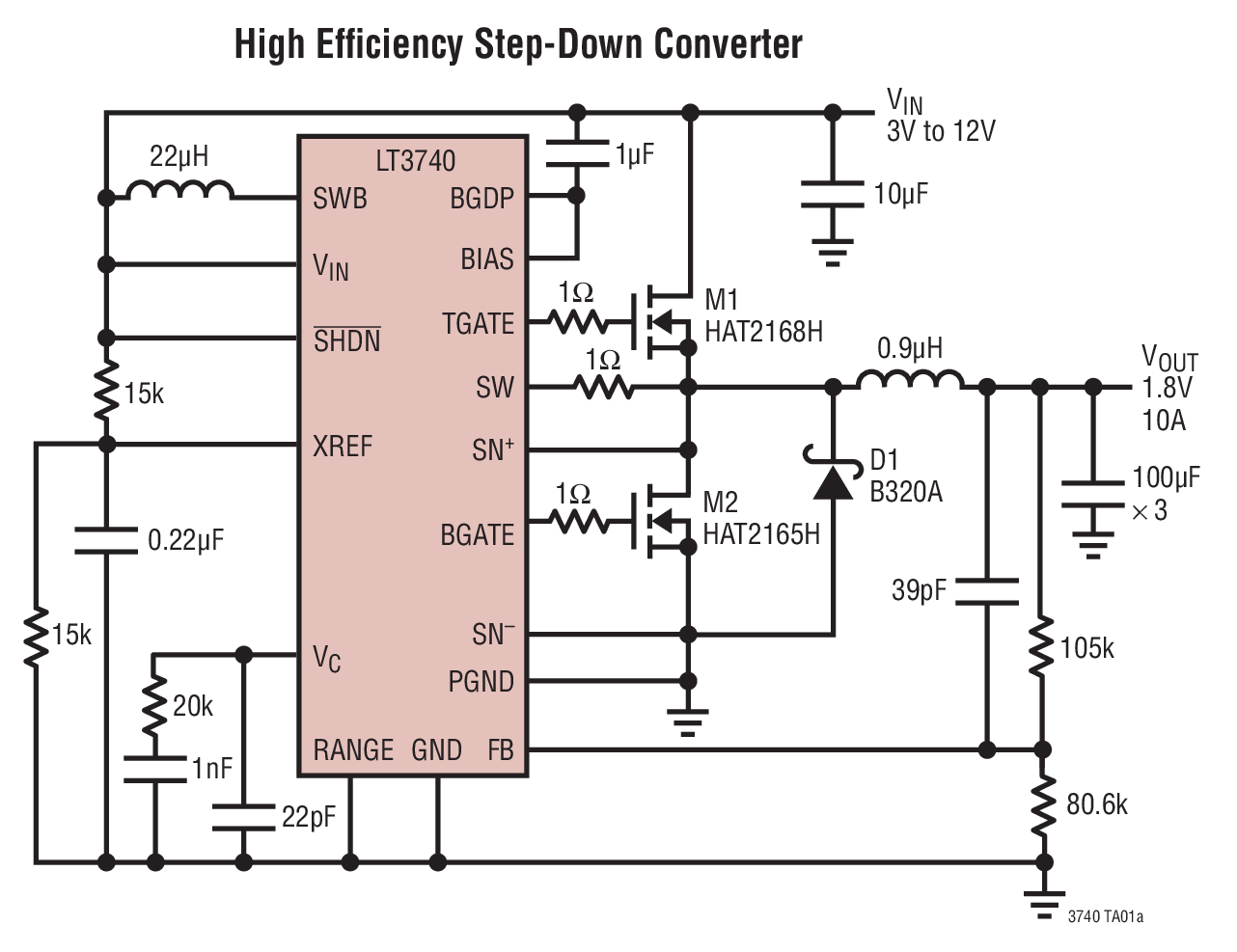

产品详情
LT®3740 是一款同步降压型开关稳压控制器，用于驱动 N 沟道功率 MOSFET 级。该控制器采用谷值电流模式架构，旨在实现非常低的占空比和超卓的瞬态响应性能，而无需使用一个检测电阻器。
LT3740 包括一个内部升压转换器，以提供一个比输入电压高 7.8V 的偏置电压，供驱动之用。这使得该器件能够在输入电压低至 2.2V 的情况下正常工作。
XREF 引脚是一个外部基准输入，允许用户以任何较低的电压值来取代内部 0.8V 反馈基准，从而在操作、输出电压跟踪或软起动期间实现了输出电压的全面控制。
LT3740 具有三种电流限制级别，可通过把 RANGE 引脚分别连接至地、开路和输入来选择。
应用
- 笔记本电脑和掌上型电脑、PDA
- 便携式仪器
- 分布式电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R365 Reliability Data3/23/2018
-

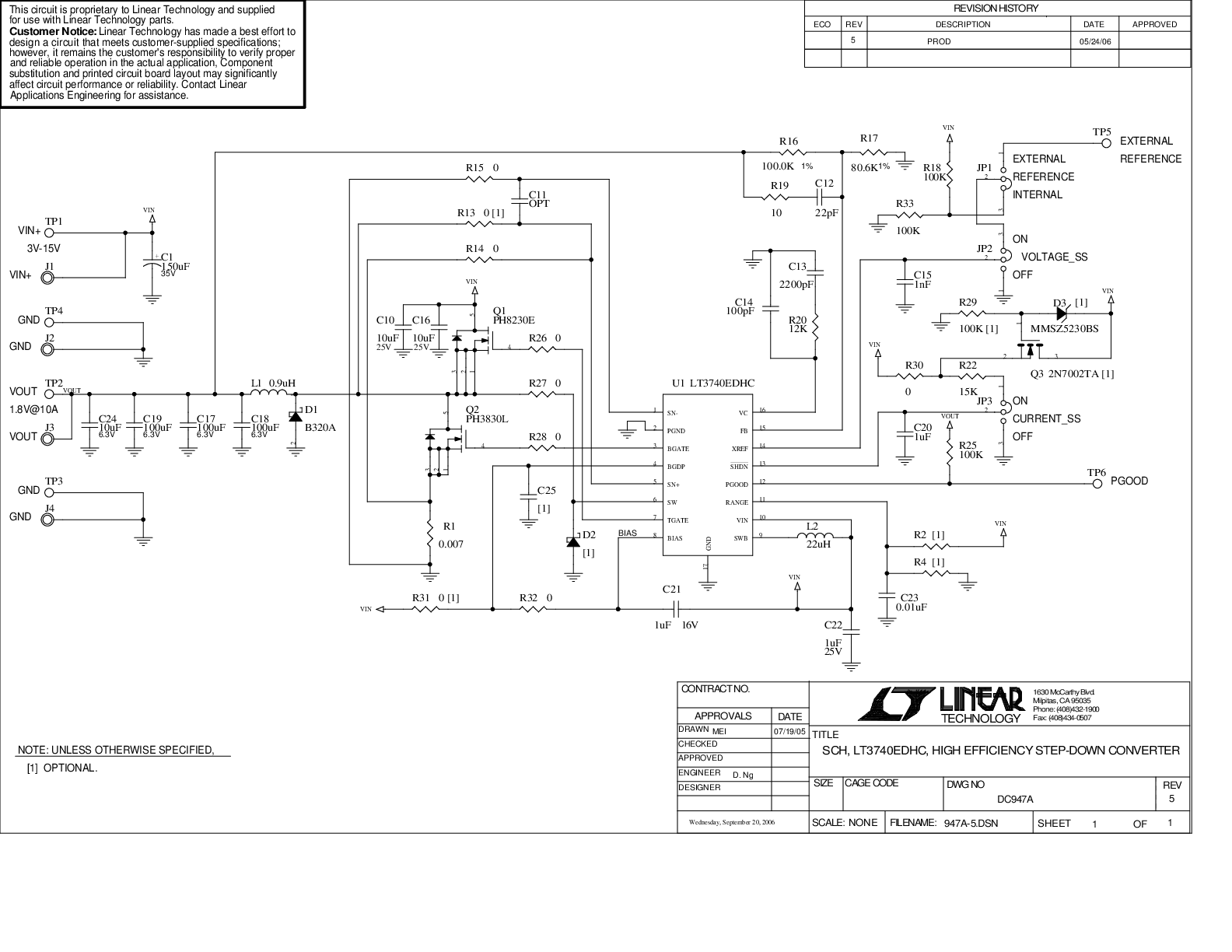

DC947A - Demo Manual9/24/2009
-
DN443 - 降压型同步控制器可采用低至2.2V的工作输入电源8/6/2008
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3740
配套产品推荐
LT3740 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3740EDHC#PBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LT3740EDHC#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R365 Reliability Data |
