概览
优势和特点
- 准确的 5V 输出
- 可编程电缆压降补偿
- 可编程输出电流限值
- 可调输出范围：5.0V 至 6.1V
- 双路输入反馈允许在 USB 开关的输出端上进行调节

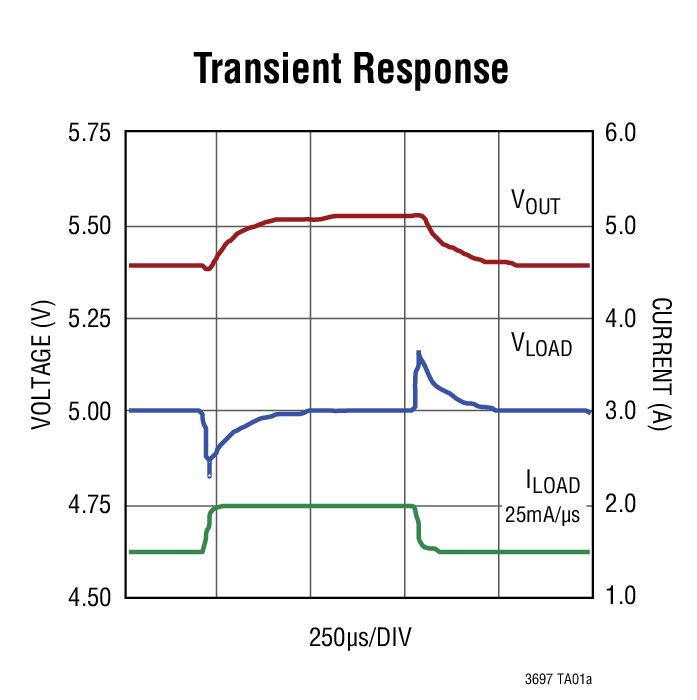

- 有源负载可降低输出过冲
- FLT 标记负责指示 USB 输出端上的过流
- 1.5ms FLT 标记延迟用于滤除热插拔事件
- USB 输出电流监视器
- 宽输入范围：采用 5V 至 35V 电压运作
- 可承受达 60V 的输入瞬态电压
- 2.5A 最大输出电流
- 可安全耐受至 GND 和汽车电池的输出短路
- 可调开关频率范围：300kHz 至 2.2MHz
- 可同步范围：300kHz 至 2.2MHz

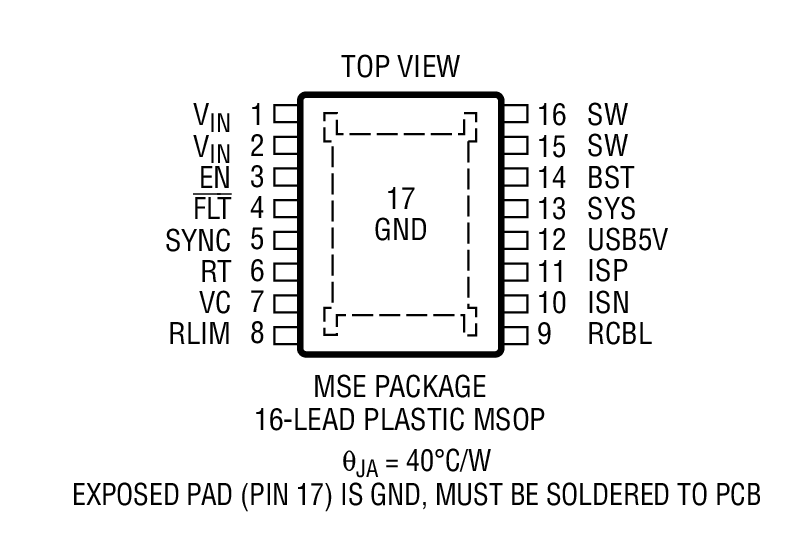

- 小外形和耐热性能增强型 16 引脚 MSOP 封装
产品详情
LT®3697 是一款 35V、2.5A 降压型开关稳压器，其专为给 5V USB 应用供电而设计。一个精准的输出电压和可编程电缆压降补偿可在连接至一根长电缆末端的 USB 插座上保持准确的 5V 调节。准确和可编程的电流限值能免除增设一个 USB 电源开关的需要，并改善了系统可靠性。提供的 180mA 有源负载可降低负载瞬变期间的输出过冲。双路反馈可在一个 USB 开关的输出端上提供调节并将电缆压降补偿限制在一个 6.1V (最大值) 输出，从而在故障情况下保护 USB 器件。可从 SYS 终端获取一个单独的 5V 输出以为 USB 集线器控制器等辅助电路供电。另外，LT3697 还提供了一个负载电流监视器输出和一个过流故障指示器。
LT3697 可在 300kHz 至 2.2MHz 的频率范围内运作，并能承受高达 60V 的输入瞬态电压。该器件的输出可安全耐受至地和电池的短路。一种电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。停机模式将输入电源电流减小至 1μA 以下。LT3697 采用 16 引脚 MSOP 封装，此封装具有一个用于实现低热阻的裸露衬垫。
应用
- 汽车 USB
- 工业 USB
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

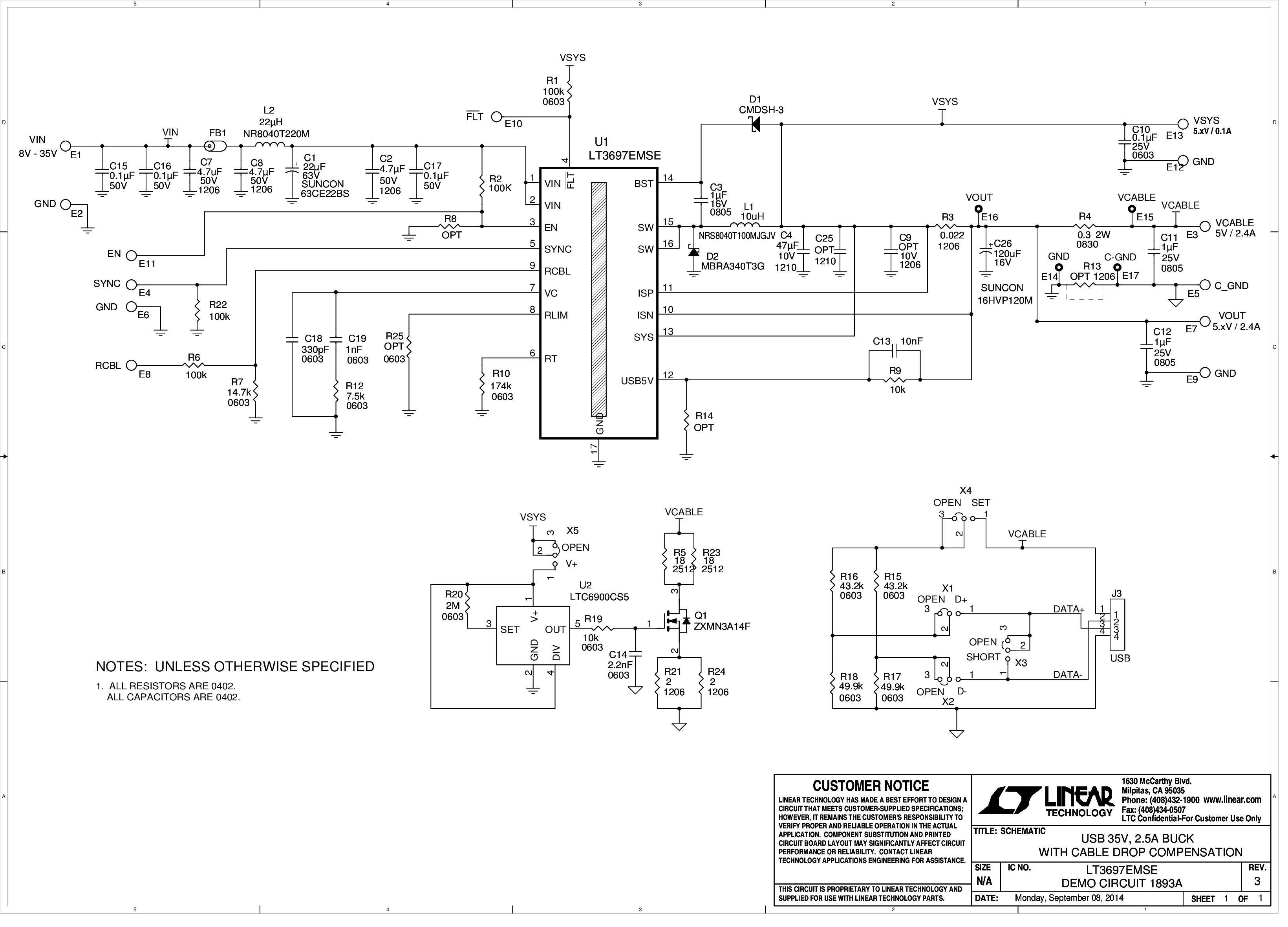

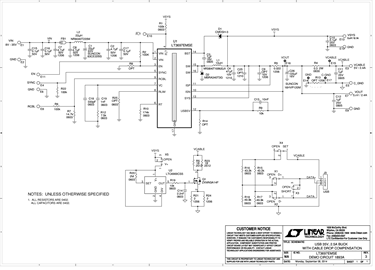

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3697
