LT3688

量产

具上电复位和看门狗定时器的双通道 800mA 降压型开关稳压器

产品模型: 10

Viewing:

概述

宽输入范围：
- 3.8V 至 36V工作
低纹波 (<25mV_P-P) 突发模式 (Burst Mode^®) 操作：
- I_Q = 115μA (在 12V_IN 至 3.3V 和 5V)
可编程、可停用的窗口看门狗定时器
两个可独立编程的上电复位定时器
可同步、可调的 350kHz 至 2.2MHz 开关频率
具内部电源开关的两个 800mA 输出开关稳压器
具迟滞的可编程输入欠压闭锁
耐热性能增强型 24 引脚 TSSOP 封装和 4mm x 4mm QFN 封装

LT^®3688 是一款可调频率 (350kHz 至 2.2MHz) 双通道、单片式降压型开关稳压器，具有两个上电复位定时器和一个看门狗定时器。该稳压器可在输入电压高达 36V 的条件下正常运作。低纹波突发模式操作在低输出电流条件下维持了高效率，并在典型应用中将输出纹波抑制在 25mV 以下，且输入静态电流仅为 115μA。当 EN/UVLO 被拉至低电平时，停机电路将输入电源电流减小至 1μA 以下。

复位和看门狗超时周期均可采用外部电容器来独立调节。严格的准确度规格和干扰免疫力确保了系统的可靠复位操作，而不会产生误触发现象。如果被监视的输出电压降至编程值以下达 10%，则集电极开路 RST 引脚电平将被拉低。LT3688 看门狗定时器可监视那些聚集得过于靠近或过于疏远的看门狗脉冲下降沿。

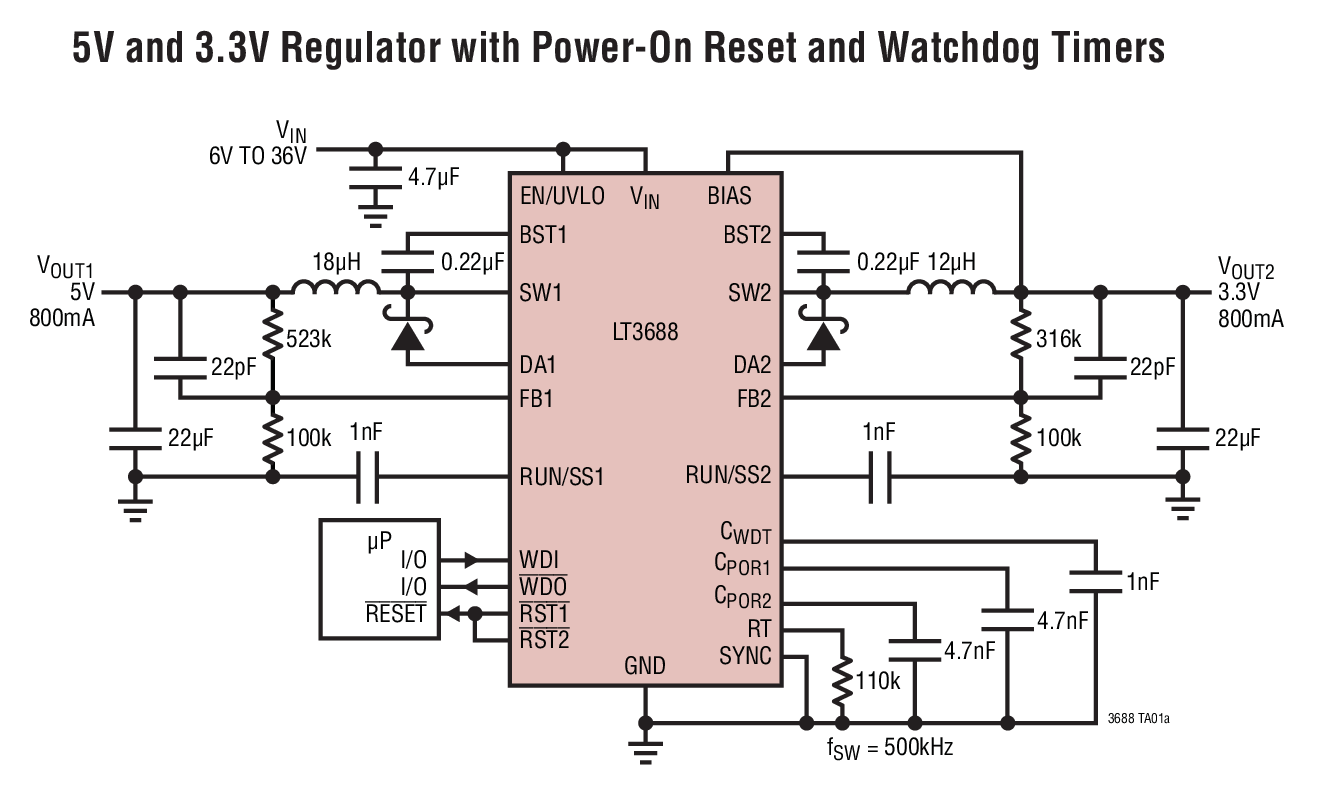

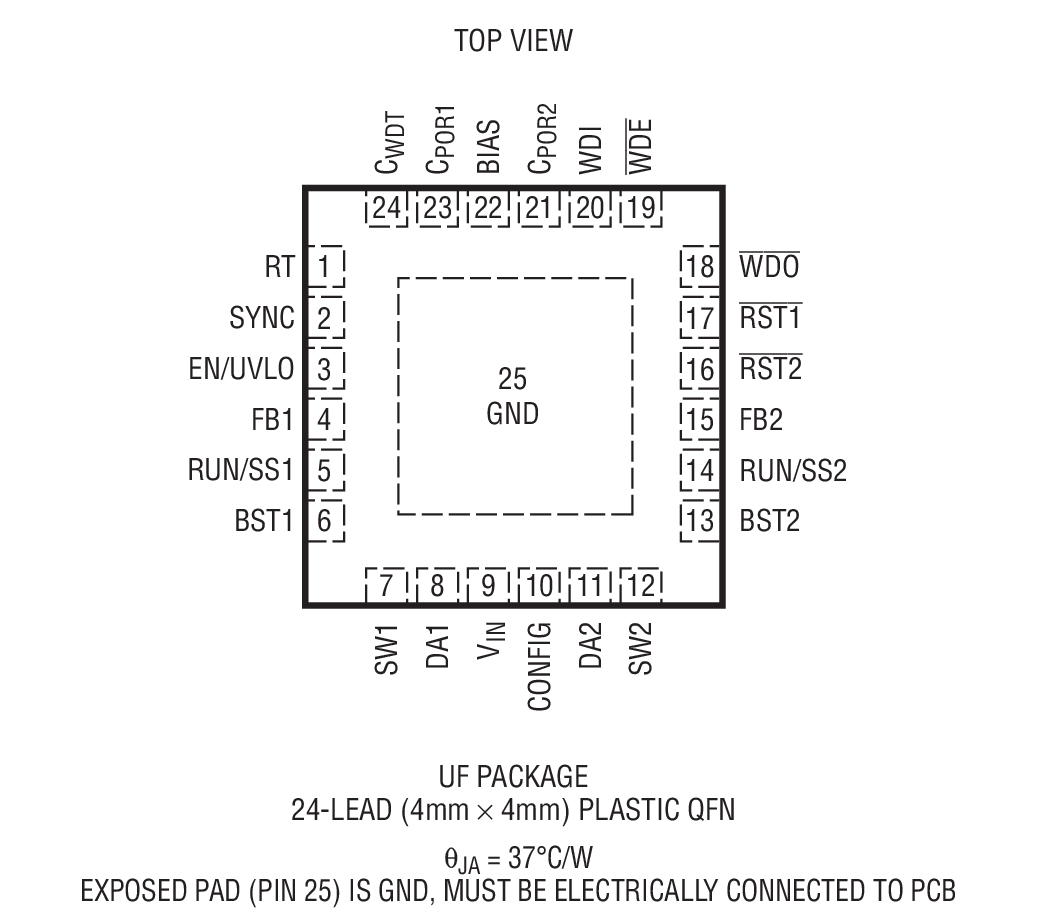

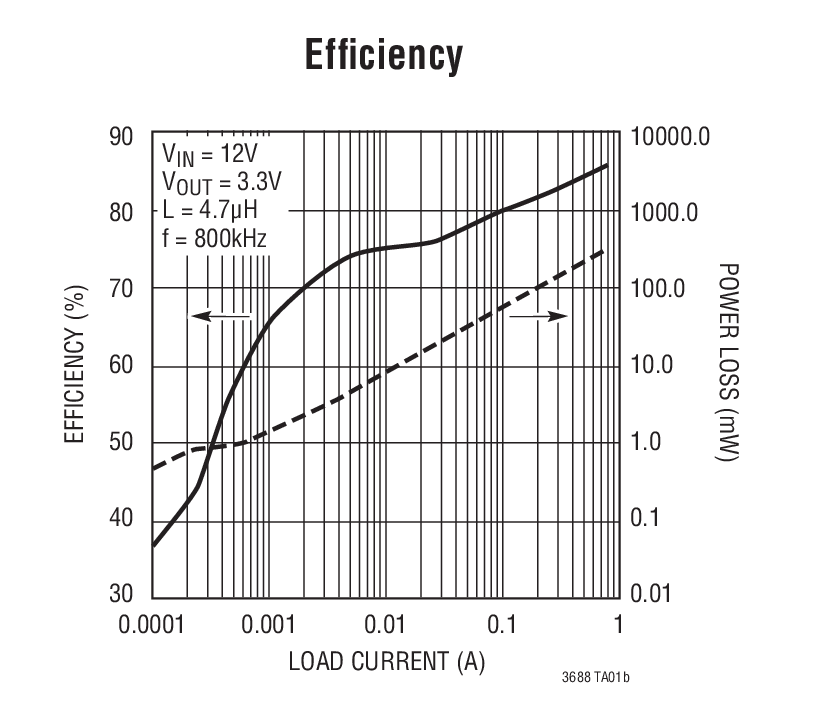

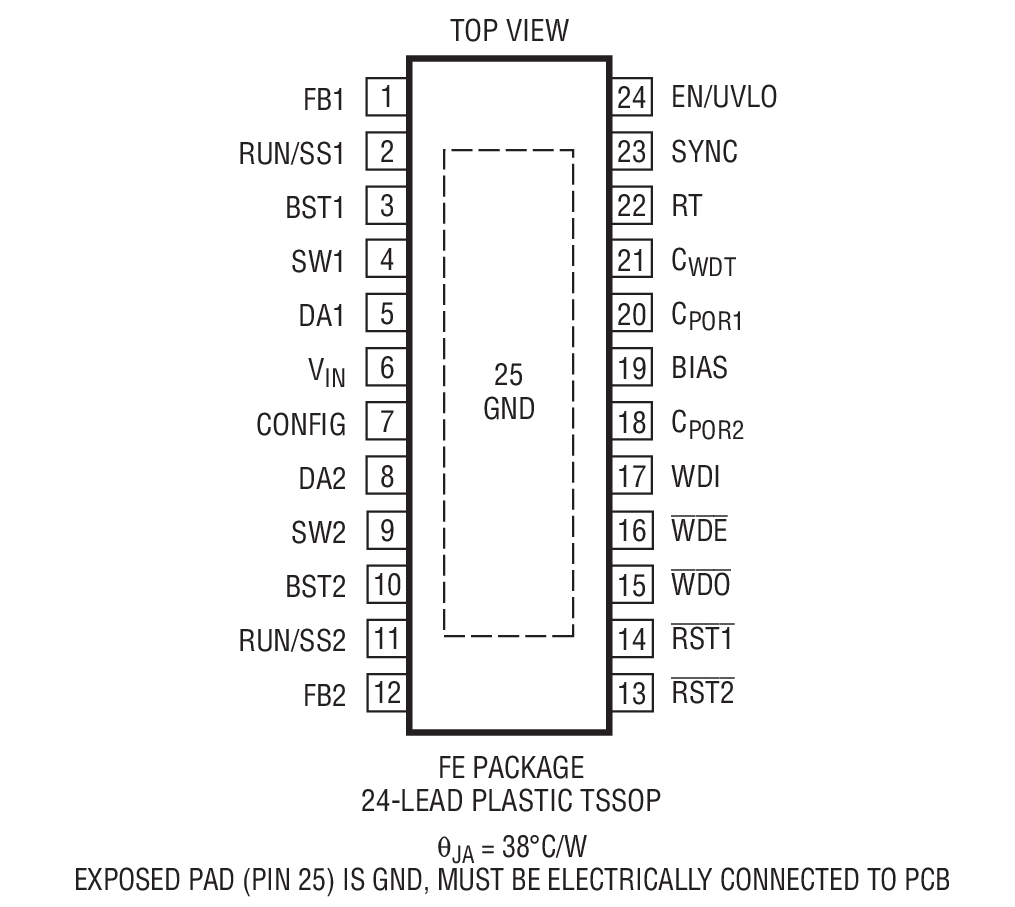

LT3688 采用 24 引脚 TSSOP 封装和 4mm x 4mm QFN 封装，所提供的这两种封装均具有裸露衬垫以实现低热阻。

Applications

汽车电子控制单元
工业电源
高可靠性微处理器系统

产品模型: 10

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3688EFE#PBF	24-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3688EFE#TRPBF	24-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3688EUF#PBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3688EUF#TRPBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3688HFE#PBF	24-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3688HFE#TRPBF	24-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3688IFE#PBF	24-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3688IFE#TRPBF	24-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3688IUF#PBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3688IUF#TRPBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LT3688EFE#PBF	量产
LT3688EFE#TRPBF	量产
LT3688HFE#PBF	量产
LT3688HFE#TRPBF	量产
LT3688IFE#PBF	量产
LT3688IFE#TRPBF	量产
2月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LT3688EUF#PBF	量产
LT3688EUF#TRPBF	量产
LT3688IUF#PBF	量产
LT3688IUF#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 2
LTC4364	推荐用于新设计	具理想二极管的浪涌抑制器
LTC4365	推荐用于新设计	欠压、过压和电源反向保护控制器
电路监控器 1
LTC2960	推荐用于新设计	36V、纳安级电流、两输入电压监视器
电源系统管理(PSM)和时序控制器 1
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器

部分模型	产品周期	描述
LTC2960	推荐用于新设计	36V、纳安级电流、两输入电压监视器
LTC4364	推荐用于新设计	具理想二极管的浪涌抑制器
LTC4365	推荐用于新设计	欠压、过压和电源反向保护控制器
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器

工具及仿真模型

LTspice 1

LT3688 Demo Circuit - Dual 800mA Step-Down Switching Regulator with POR and WDT (12V to 5V @ 800mA)

LTspice中提供以下器件型号：

LT3688

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LT3688EFE Demo Board | 7V ≤ VIN ≤ 36V, 60V Transients, VOUT1 = 5V @ 0.8A, VOUT2 = 3.3V @ 0.8A

立即购买更多内容

产品详情

Demonstration circuit 1439A is an adjustable dual monolithic step-down switching regulator with two adjustable power-on reset timers and an adjustable watchdog timer. The regulator operates off inputs up to 36V and withstands transients up to 60V. The two buck outputs are capable of generating up to 800mA each and both of them have independent RUN/SS function.

资料

DC1439A - Schematic
2011/4/4

DC1439A - Demo Manual
2011/3/25

DC1439A - Design Files
2011/4/4
