特性
- 宽输入范围：工作时为 3.6V 至 34V，最大值为 36V
- 2A 最大输出电流
- 可调的开关频率：300kHz 至 2.8MHz
- 低停机电流：IQ < 1μA
- 集成型升压二极管
- 电源良好标记
- 饱和开关设计：0.18Ω 导通电阻
- 1.265V 反馈基准电压
- 输出电压：1.265V 至 20V
- 软起动能力
- 小外形 10 引脚耐热性能增强型 MSOP 和 (3mm x 3mm) DFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®3684 是一款可调频率 (300kHz 至 2.8MHz) 单片式降压型开关稳压器，可接受高达 34V (36V 最大值) 的输入电压。一个高效率 0.18Ω 开关与一个升压肖特基二极管及所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。LT3684 的高工作频率允许使用小的低成本电感器和陶瓷电容器，从而在产生低输出纹波的同时把总体解决方案尺寸保持在最小。低电流停机模式把输入电源电流减至小于 1μA，而 RUN/SS 引脚上的一个电阻器和电容器可提供受控的输出电压斜坡上升 (软起动)。当 VOUT 达到编程输出电压的 90% 时，一个电源良好标记将发出指示信号。LT3684 采用具裸露衬垫的 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装，旨在实现低热阻。
Applications
- 汽车电池调节
- 便携式产品的电源
- 分布式电源调节
- 工业电源
- 墙上变压器调节
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3684
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
252.00K
可靠性数据
1
20.92 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3684EDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3684EDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3684EMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LT3684EMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LT3684IDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3684IDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3684IMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LT3684IMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
- LT3684EDD#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3684EDD#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3684EMSE#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3684EMSE#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3684IDD#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3684IDD#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3684IMSE#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3684IMSE#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3684EMSE#PBF
量产
LT3684EMSE#TRPBF
量产
LT3684IMSE#PBF
量产
LT3684IMSE#TRPBF
量产
7月 12, 2022
- 22_0157
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
LT3684EMSE#PBF
量产
LT3684EMSE#TRPBF
量产
LT3684IMSE#PBF
量产
LT3684IMSE#TRPBF
量产
6月 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3684EMSE#PBF
量产
LT3684EMSE#TRPBF
量产
LT3684IMSE#PBF
量产
LT3684IMSE#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT3684EMSE#PBF
量产
LT3684EMSE#TRPBF
量产
LT3684IMSE#PBF
量产
LT3684IMSE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3684EMSE#PBF
量产
LT3684EMSE#TRPBF
量产
LT3684IMSE#PBF
量产
LT3684IMSE#TRPBF
量产
7月 12, 2022
- 22_0157
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
LT3684EMSE#PBF
量产
LT3684EMSE#TRPBF
量产
LT3684IMSE#PBF
量产
LT3684IMSE#TRPBF
量产
6月 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3684EMSE#PBF
量产
LT3684EMSE#TRPBF
量产
LT3684IMSE#PBF
量产
LT3684IMSE#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT3684EMSE#PBF
量产
LT3684EMSE#TRPBF
量产
LT3684IMSE#PBF
量产
LT3684IMSE#TRPBF
量产
软件和型号相关生态系统
评估套件 1
DC1188A

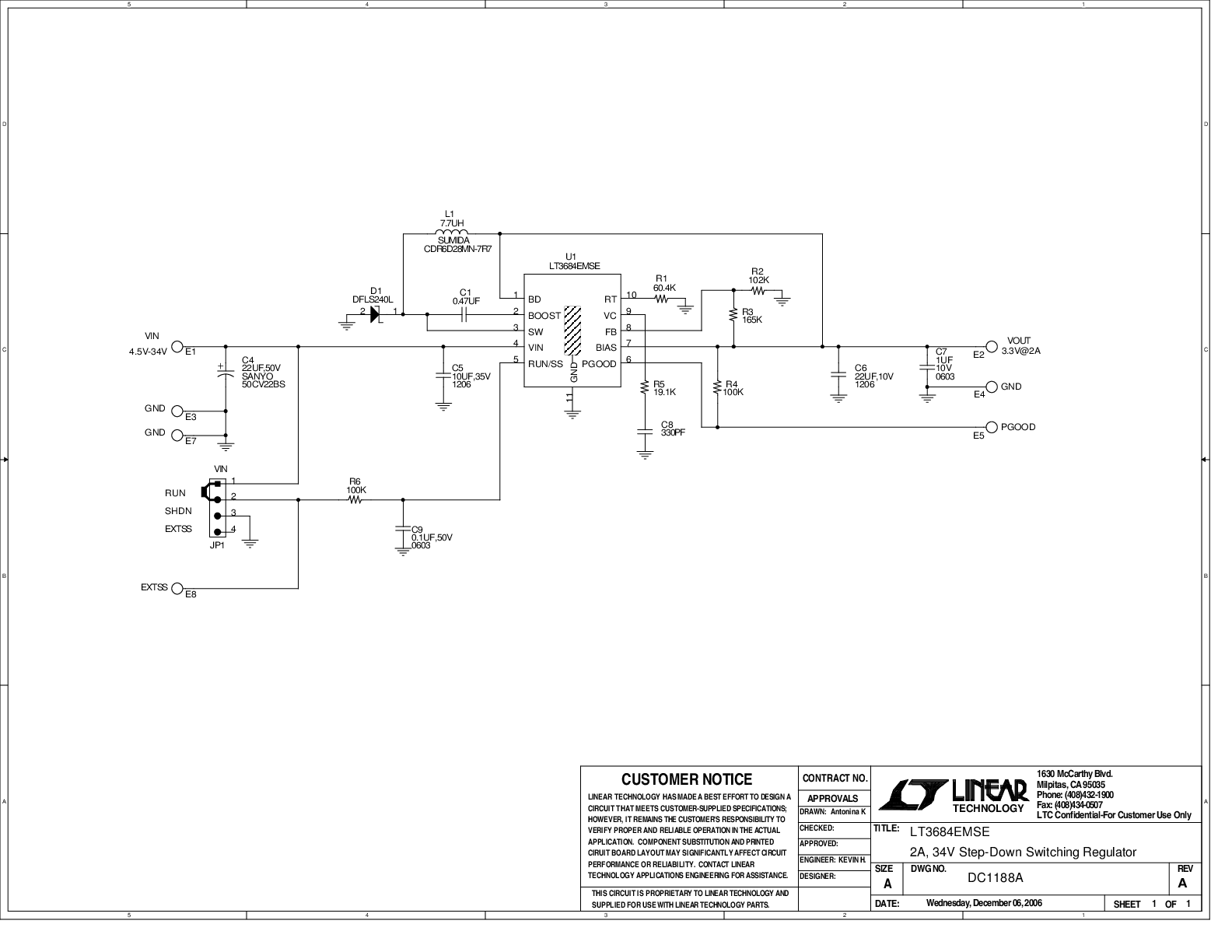

LT3684EMSE Demo Board | 4.5V ≤ VIN ≤ 34V, VOUT = 3.3V @ 2A
