概览
优势和特点
- 可调的输入电流
- 集成的 IGBT 驱动器
- 无需输出分压器
- 采用小型变压器：5.8mm x 5.8mm x 3mm
- 快速照相闪光灯充电时间
- 可对任何容量的照相闪光灯电容器进行充电
- 支持采用单节锂离子电池、两节 AA 电池、或任何电压范围为 1.5V 至高达 16V 的电源工作
- 小外形 10 引脚 (3mm x 2mm) DFN 封装
产品详情
LT®3585 系列是高度集成的 IC，专为给数码相机和胶卷相机中的照相闪光灯电容器充电而设计。一种新的控制技术允许其使用外形尺寸极小的变压器。该系列的每款器件都包含一个片内高电压 NPN 电源开关。输出电压检测电路完全内置于器件，因而免除了增设任何分立式齐纳二极管或电阻器的需要。输出电压可通过简单地变更变压器的匝数比来调节。
CHRG/IADJ 引脚为用户提供了对器件进行全面控制的能力。把 CHRG/IADJ 引脚驱动至低电平将使器件进入低功率停机模式。另外，CHRG/IADJ 引脚还可用于减小充电器的输入电流，这适用于延长电池寿命。DONE 引脚负责指示器件完成充电操作的时刻。
LT3585 系列器件采用纤巧型 3mm x 2mm DFN 封装。
应用
- 数码相机 / 胶卷相机闪光灯
- PDA / 蜂窝电话闪光灯
- 应急闪光灯
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

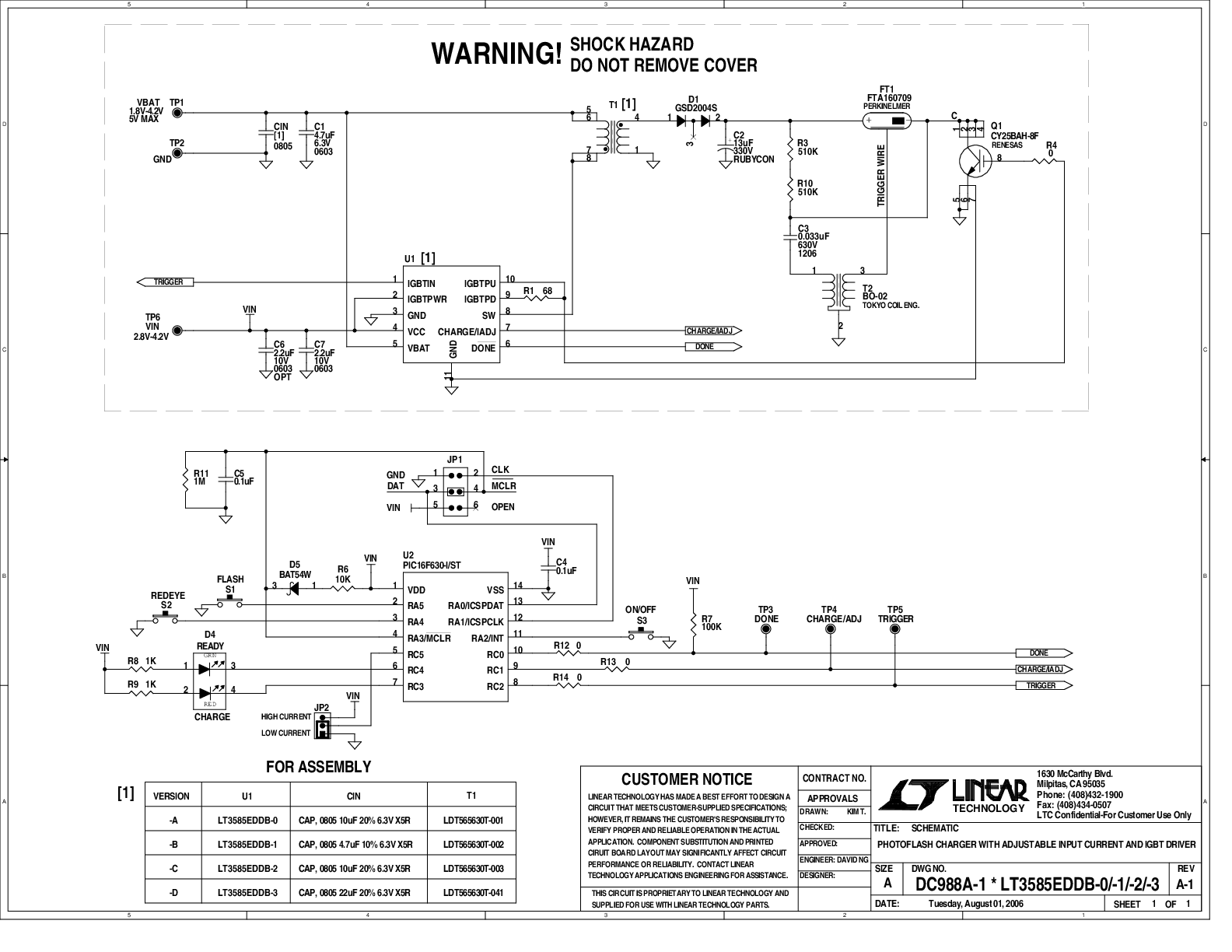

评估套件 (3)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3585-0
LT3585-1
LT3585-2
LT3585-3
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3585EDDB-0#TRMPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3585EDDB-0#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3585EDDB-1#TRMPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3585EDDB-1#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3585EDDB-2#TRMPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3585EDDB-2#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3585EDDB-3#T003! | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3585EDDB-3#TRMPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3585EDDB-3#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| Wafer Fabrication Data | R530 Reliability Data |
