LT3508

量产

双通道、单片式 1.4A 降压型开关稳压器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 宽输入电压范围:3.7V至36V
  • 集成内部电源开关的两个1.4A输出开关稳压器
  • 可调开关频率:250kHz至2.5MHz
  • 可在整个频率范围内实现同步
  • 反相开关操作减少了纹波
  • 采用小型电感和陶瓷电容
  • 精确的可编程欠压闭锁
  • 独立的跟踪、软启动和电源良好电路可简化电源时序控制
  • 可调输出电压低至800mV
  • 小型4mm × 4mm 24引脚QFN或16引脚散热增强型TSSOP表贴封装
  • 通过AEC-Q100汽车应用认证

LT®3508 是一款双通道、电流模式 PWM 降压型 DC/DC 转换器,具有能够产生两路 1.4A 输出的内部电源开关。3.7V 至 36V 的宽输入电压范围使得 LT3508 很适合于对来自多种电源的功率进行调节,包括汽车电池、24V 工业电源和未调整的墙上适配器。两个转换器均被同步至一个可设置频率高达 2.5MHz 的振荡器,并反相运行,从而减小了输入纹波电流。其高工作频率允许使用小的低成本电感器和陶瓷电容器,因而产生了低且可预知的输出纹波。每个稳压器都具有独立的跟踪和软起动电路,并将在其输出处于调节状态时产生一个电源良好信号,从而简化了电源排序以及与微控制器和 DSP 的连接。

逐周期电流限制、频率折返和热停机功能提供了针对短路输出的保护作用,而软起动功能则消除了启动期间的输入浪涌电流。低电流 (<2μA) 停机模式在电池供电型系统中实现了简易的电源管理。



应用

  • 汽车
  • DSP 电源
  • 墙上变压器调节
  • DSL 和电缆调制解调器
  • PCI Express

LT3508
双通道、单片式 1.4A 降压型开关稳压器
3.3V and 5V Dual Output Step-Down Converter with Output Sequencing Efficiency Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LTC4365 推荐用于新设计 欠压、过压和电源反向保护控制器
电路监控器 1
LTC2960 推荐用于新设计 36V、纳安级电流、两输入电压监视器
电源系统管理(PSM)和时序控制器 1
LTC2974 推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
振荡器 1
LTC6909 量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。


评估套件

eval board
DC1060A

LT3508EFE/LT3508EUF Demo Board

产品详情

Demonstration circuit 1060 features two LT3508 step-down DC/DC switching converters. One circuit uses the LT3508EFE and the other circuit has the LT3508EUF. The LT3508 dual output step-down switching regulator has two internal power switches, a wide input voltage range, adjustable switching frequency synchronizable over the frequency range, programmable soft-start, tracking, power-good, and channel sequencing. The anti-phase switching reduces the input capacitor. The wide VIN range of the LT3508 allows step-down configurations with up to 36V input. The high power internal switches have current limit that allows for up to 1.4A output on each output.


The demonstration circuit has two circuits. The top is optimized for high efficiency, wide input range and maximum output current; the bottom is optimized for the size. The top circuit is rated for 3.3V at 1.4A and 5V at 1.4A output from a 6V–36V input using the FE package. The frequency is set to 700kHz to allow for the high VIN to VOUT ratio and provides high efficiency throughout the range. The bottom circuit generates 1.8V at 1A and 3.3V at 1A from a 5V to 16V DC input using the QFN package and shows off the compact size with 1.6MHz switching frequency.

DC1060A
LT3508EFE/LT3508EUF Demo Board

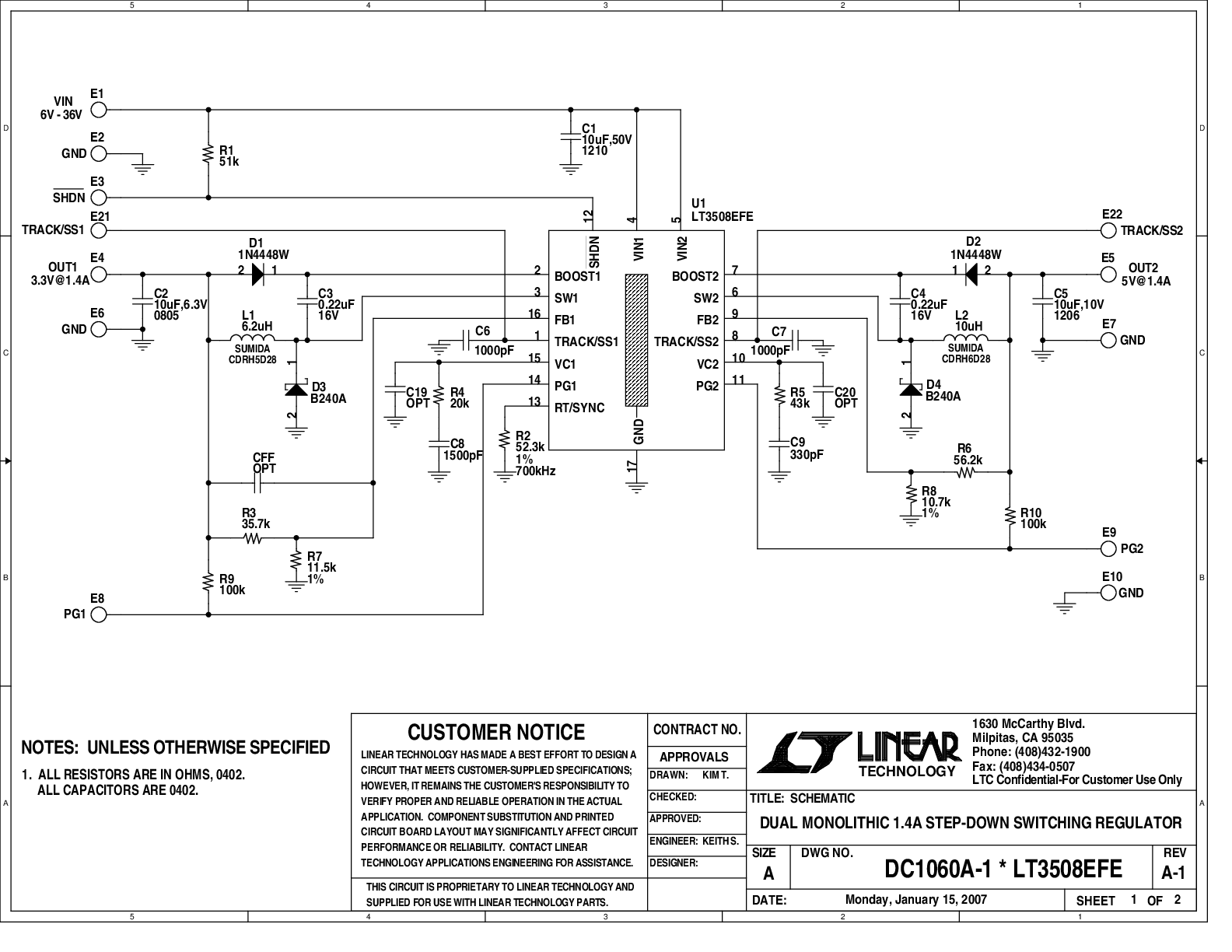

DC1060A - Schematic
