特性
- 采用 2mm x 3mm DFN 封装的高度集成型 IC 缩减了解决方案尺寸
- 采用小型变压器：
- 5.8mm x 5.8mm x 3mm

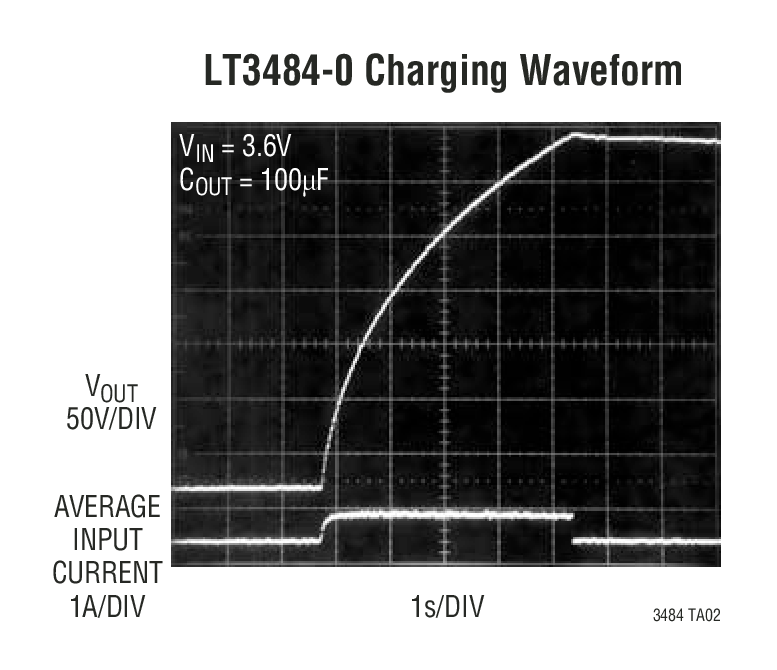

- 快速照相闪光灯充电时间：
- LT3484-0 为 4.6s (0V 至 320V，100μF，VIN = 3.6V)
- LT3484-2 为 5.7s (0V 至 320V，100μF，VIN = 3.6V)
- LT3484-1 为 5.5s (0V 至 320V，50μF，VIN = 3.6V)
- 支持采用两节 AA 电池或任何电压范围为 1.8V 至高达 16V 的电源工作
- 受控的平均输入电流
- 500mA (LT3484-0)
- 350mA (LT3484-2)
- 225mA (LT3484-1)
- 无需输出分压器
- 无需外部肖特基二极管
- 可为任意容量的照相闪光灯电容器充电

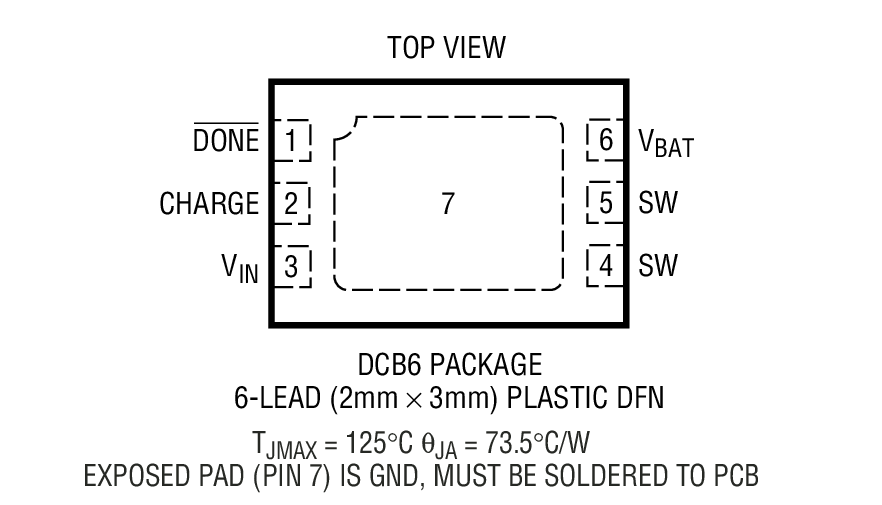

- 采用 6 引脚 2mm x 3mm DFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

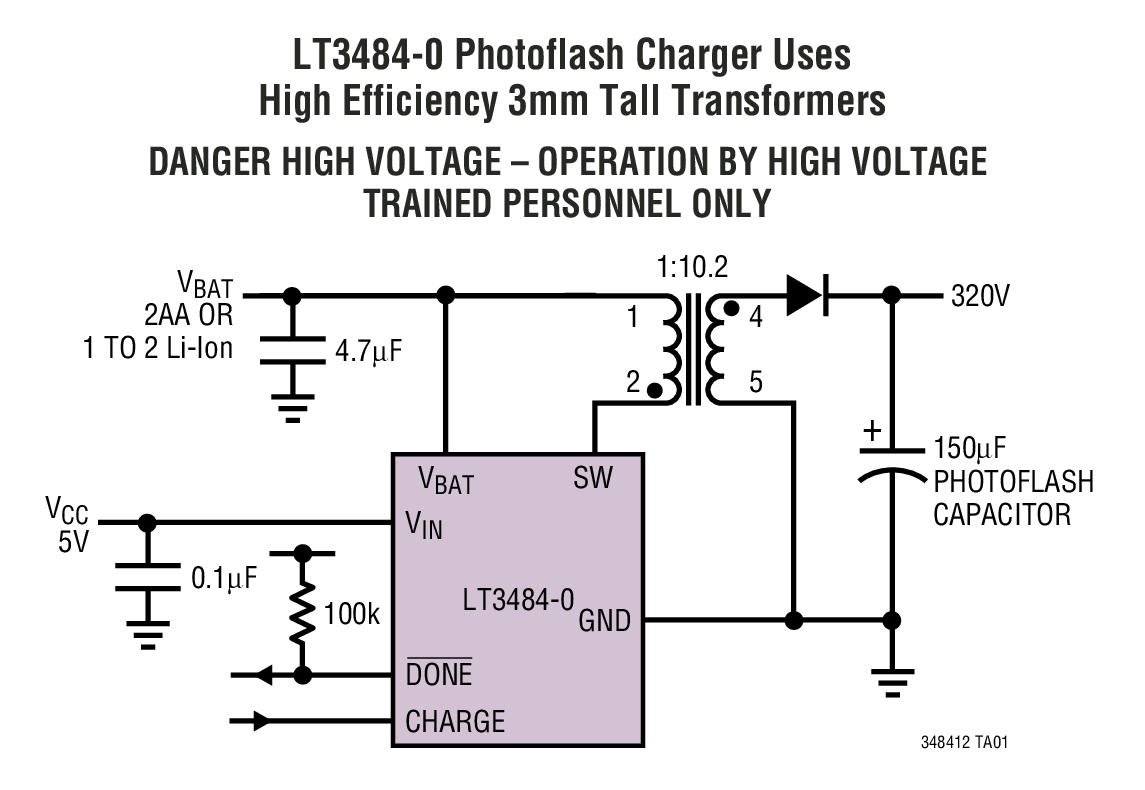

LT®3484 系列照相闪光灯电容器充电 IC 专为在空间极为珍贵稀缺的数码相机和移动电话应用中使用而设计。LT3484 的专利控制方法允许其使用尺寸极小的变压器，而且经过改进的 NPN 电源开关无需外部肖特基二极管箝位，因而减小了解决方案尺寸。输出电压检测不需要外部电路，因为变压器匝数比决定了最终充电电压。
该系列器件有一个 VBAT 引脚，允许采用两节碱性电池给电容器充电。LT3484-0、-2 和 -1 分别具有 1.4A、1A 和 0.7A 的电流限值，从而分别产生了严格受控的 500mA、350mA 和 225mA 平均输入电流。这三种器件版本在其他方面是相同的。
CHARGE 引脚为用户提供了全面控制器件的能力。将 CHARGE 引脚驱动至低电平把器件置于停机模式。DONE 引脚在器件完成充电时发出指示信号。LT3484 系列器件采用外形扁平的纤巧型 2mm x 3mm DFN 封装。
Applications
- 数码相机和蜂窝电话闪光灯充电器
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3484
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
技术文章
-
全部
-
英文
用户手册
1
192.00K
可靠性数据
1
21.17 K
技术文章
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3484EDCB-0#TRMPBF |
6-Lead DFN (2mm x 3mm w/ EP)
|
|
|
| LT3484EDCB-0#TRPBF |
6-Lead DFN (2mm x 3mm w/ EP)
|
|
|
| LT3484EDCB-1#TRMPBF |
6-Lead DFN (2mm x 3mm w/ EP)
|
|
|
| LT3484EDCB-1#TRPBF |
6-Lead DFN (2mm x 3mm w/ EP)
|
|
|
| LT3484EDCB-2#TRMPBF |
6-Lead DFN (2mm x 3mm w/ EP)
|
|
|
| LT3484EDCB-2#TRPBF |
6-Lead DFN (2mm x 3mm w/ EP)
|
|
- LT3484EDCB-0#TRMPBF
- 引脚/封装图-中文版
-
6-Lead DFN (2mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3484EDCB-0#TRPBF
- 引脚/封装图-中文版
-
6-Lead DFN (2mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3484EDCB-1#TRMPBF
- 引脚/封装图-中文版
-
6-Lead DFN (2mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3484EDCB-1#TRPBF
- 引脚/封装图-中文版
-
6-Lead DFN (2mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3484EDCB-2#TRMPBF
- 引脚/封装图-中文版
-
6-Lead DFN (2mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3484EDCB-2#TRPBF
- 引脚/封装图-中文版
-
6-Lead DFN (2mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 3
DC855A-A
LT3484EDCB-0 | Photoflash Charger, VIN = 2.8V to 4.2V, VBAT = 1.8V to 4.2V, 5V Max
产品详情

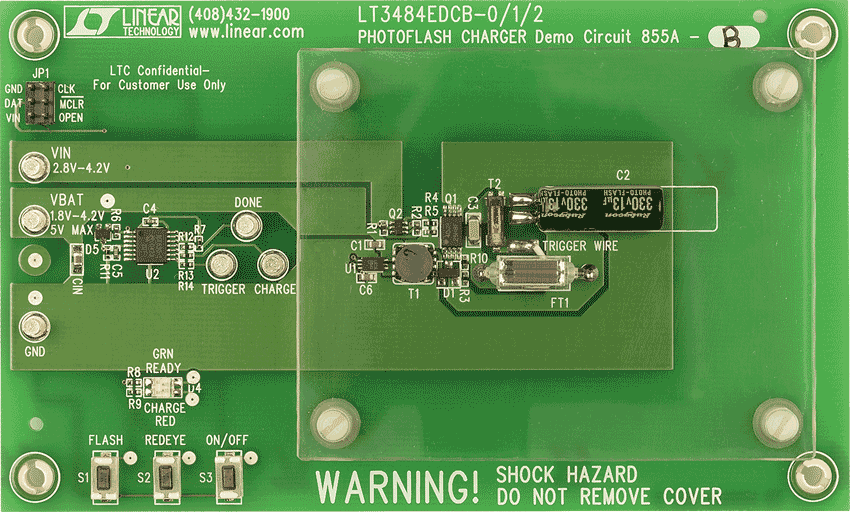

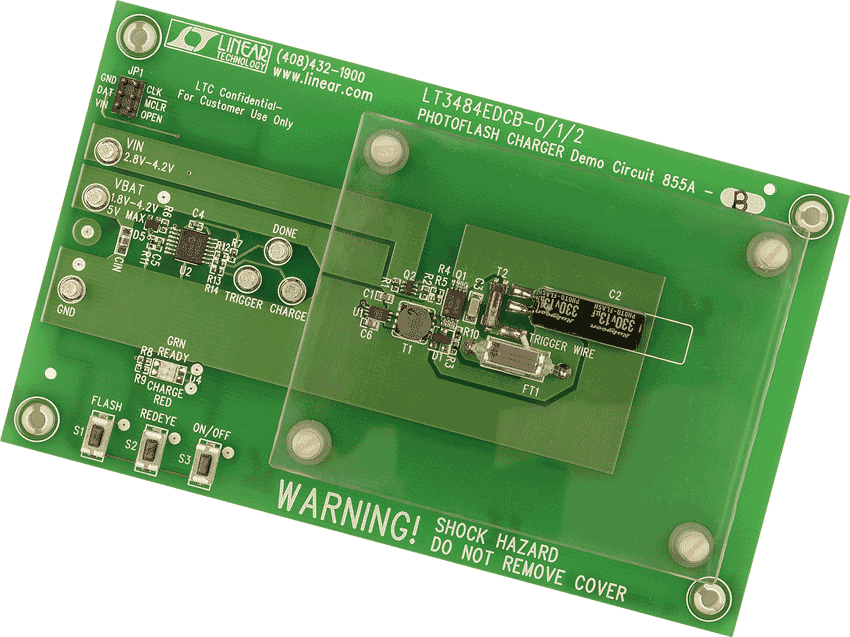

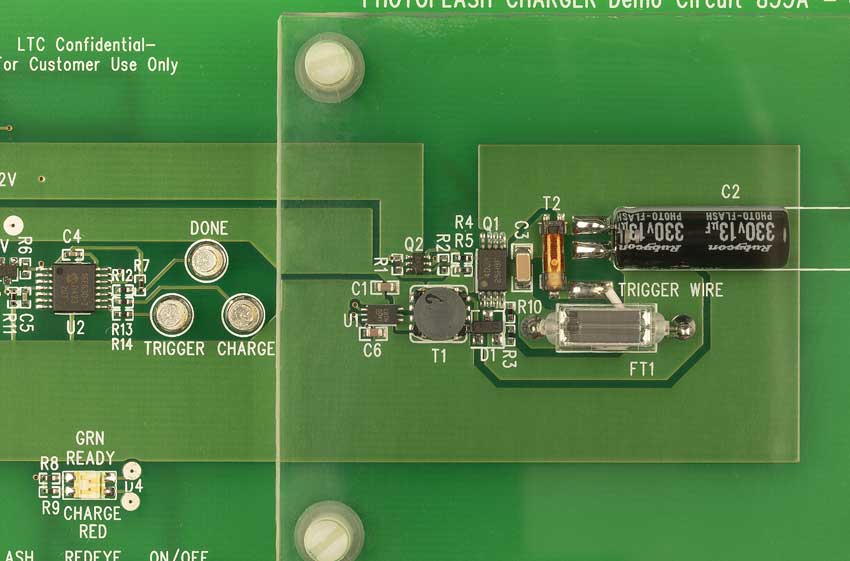

DC855A-A: Demo Board for the LT3484 Photoflash Capacitor Charger.
资料
DC855A-B
LT3484EDCB-1 | Photoflash Charger, VIN = 2.8V to 4.2V, VBAT = 1.8V to 4.2V, 5V Max
产品详情
DC855A-B: Demo Board for the LT3484 Photoflash Capacitor Charger.
资料
DC855A-C
LT3484EDCB-2 | Photoflash Charger, VIN = 2.8V to 4.2V, VBAT = 1.8V to 4.2V, 5V Max
产品详情
DC855A-C: Demo Board for the LT3484 Photoflash Capacitor Charger.
资料
