LT3482

具 APD 电流监视器的 90V 升压型 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3482 Demo Circuit - 90V Boost DC/DC Converter for APD Bias (5V to 85V @ 2.5mA) Download 2.00KB LTspice LT3482 - Step-Up (Boost) Regulators Download 2.14 KB
产品模型 4
特性
  • 高输出电压：达 90V
  • 集成的肖特基二极管
  • 48V、280mA 内部开关
  • 高压侧 APD 电流监视器
  • 可调的开关频率：650kHz 或 1.1MHz
  • 宽 VIN 范围：2.5V 至 16V
  • 表面贴装型组件
  • 低停机电流：< 1μA
  • 软启动
  • 内部补偿
  • CTRL 引脚可提供无极性反转的输出调节
  • 3mm x 3mm 16 引脚 QFN 封装
更多细节
show more Icon

LT®3482 是一款具有电压倍增器的固定频率电流模式升压型 DC/DC 转换器，其专为给光接收器中的雪崩光电二极管 (APD) 施加偏置而设计。该器件能提供高达 90V 的输出。LT3482 具有高压侧 APD 电流监视功能，并且在整个温度范围内的相对准确度优于 10%。集成化电源开关、肖特基二极管和 APD 电流监视器可提供小的转换器占板面积和低的解决方案成本。恒定的开关频率产生了易于滤除的可预知输出噪声。基于电感器的拓扑可确保一个无开关噪声的输入。一个集成化高压侧电流监视器在 250nA 至 2.5mA 的输入范围内产生一个与 APD 电流成比例的电流，在 40 倍的动态范围内具有优于 10% 的相对准确度。该电流可用作一个基准，以通过 CTRL 引脚提供一个数字编程的输出电压。LT3482 采用纤巧占板面积 (3mm x 3mm) 16 引脚 QFN 封装。


Applications

  • APD 偏置
  • PIN 二极管偏置
  • 光接收器和模块
  • 光纤网络设备
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3482 Demo Circuit - 90V Boost DC/DC Converter for APD Bias (5V to 85V @ 2.5mA) Download 2.00KB LTspice LT3482 - Step-Up (Boost) Regulators Download 2.14 KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3482

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 设计笔记
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/21/2007
英文

LT3482: 90V Boost DC/DC Converter with APD Bias Current Monitor Data Sheet

打开PDF文件

redirect
196.00K
download

下载 PDF

PDF Vector

PDF

更新 05/24/2007
日文

LT3482: APD電流モニタ付き90V昇圧DC/DCコンバータ データシート

打开PDF文件

redirect
585.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R530 Reliability Data redirect icon

20.92 K

download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 07/14/2008
英文
DN447 - A Complete Compact APD Bias Solution for a 10Gbits/s GPON System redirect icon

107.00K

download

下载 PDF

PDF Vector

PDF

更新 08/06/2008
中文
DN447 - 10Gbit/s GPON 系统的完整，紧凑型 APD 偏置解决方案 redirect icon

808.00K

download

下载 PDF

PDF Vector

PDF

更新 09/01/2008
日文
DN447 - 10Gbits/s GPONシステムのための完全でコンパクトなAPDバイアス・ソリューション redirect icon

507.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC975A - Demo Manual redirect icon

787.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3482EUD#PBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3482EUD#TRPBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3482IUD#PBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3482IUD#TRPBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

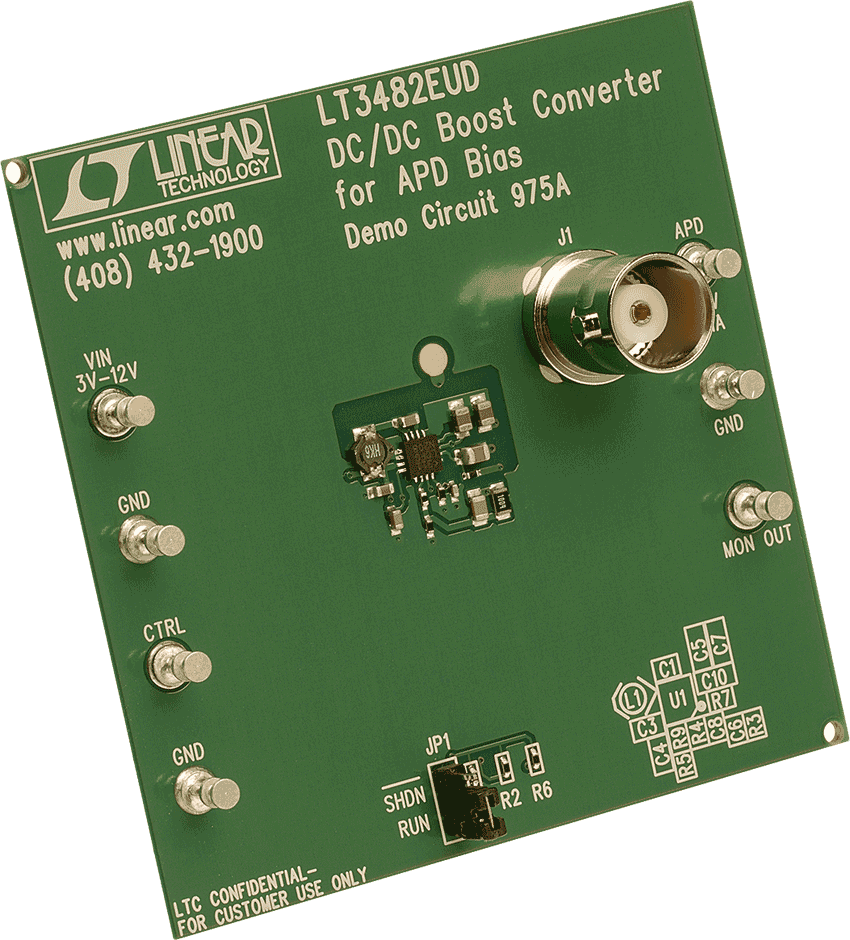

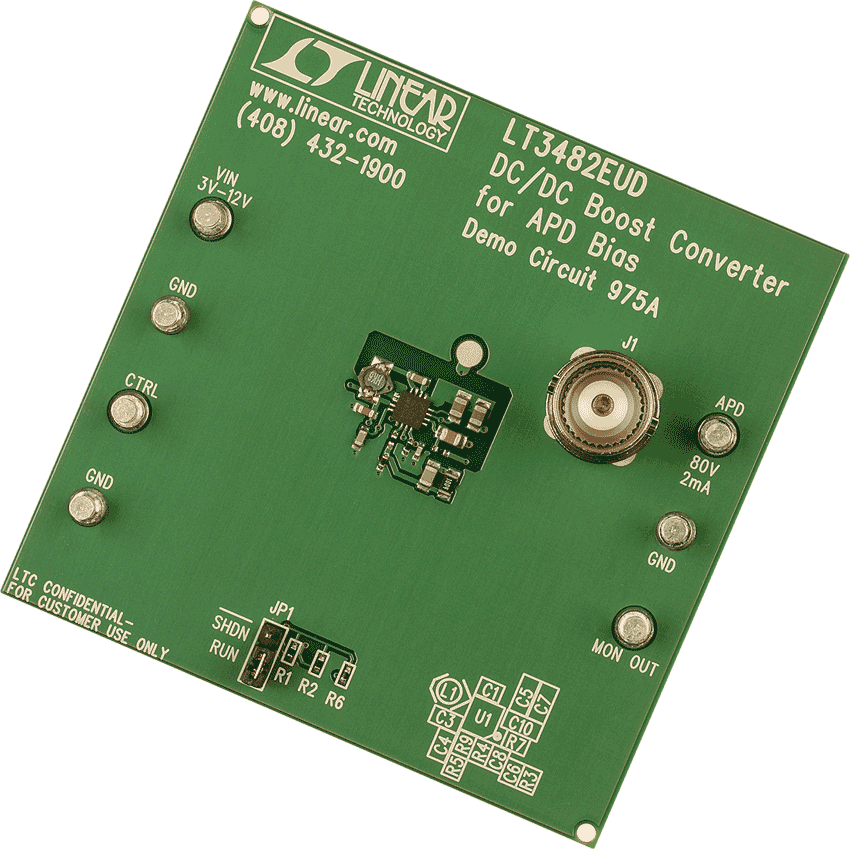

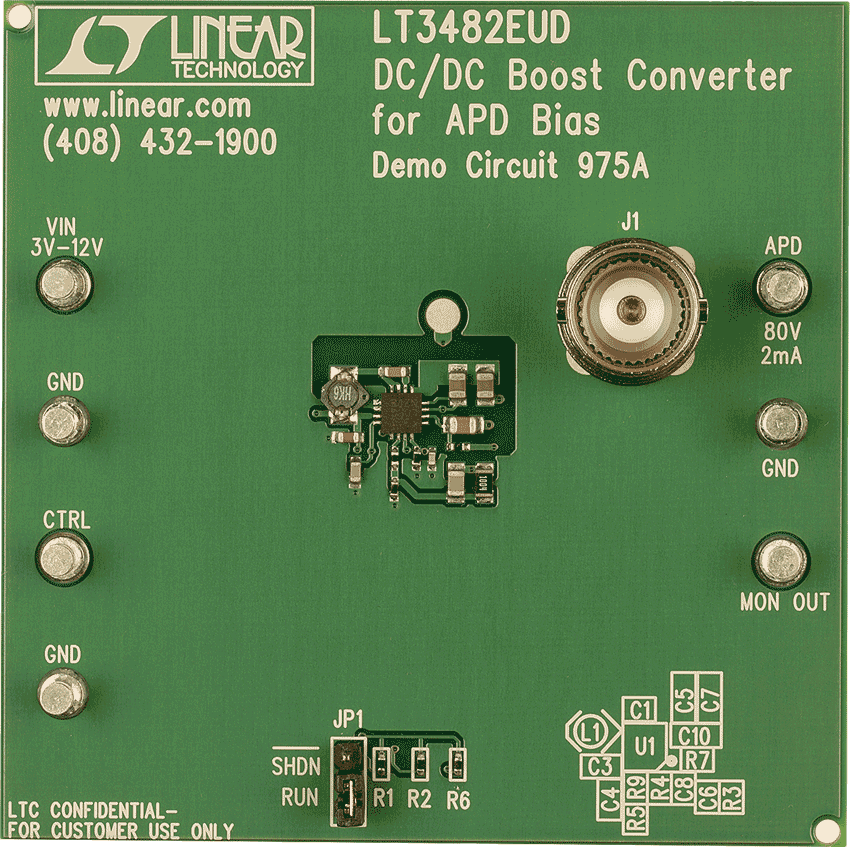

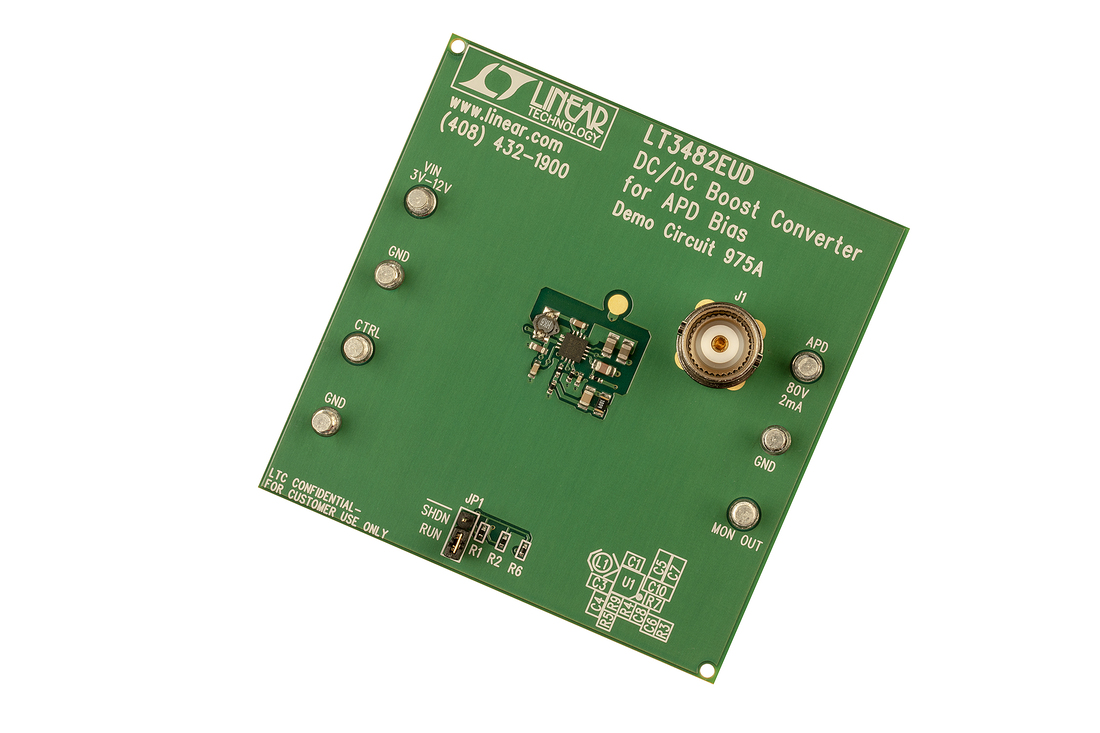

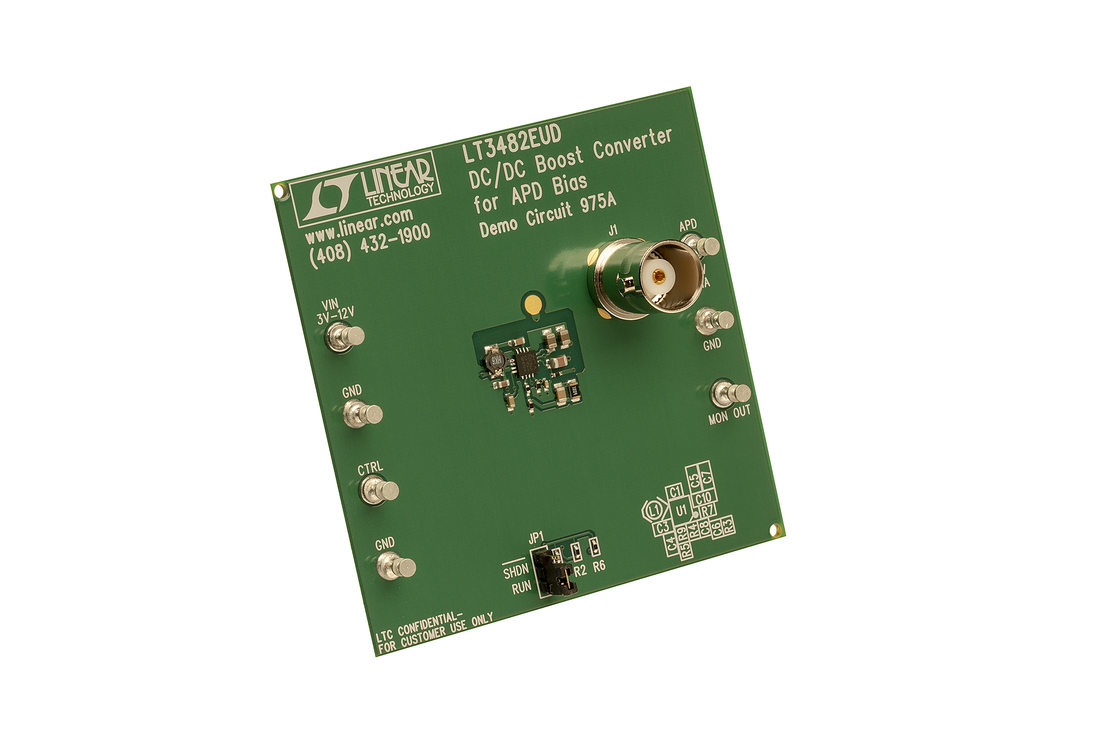

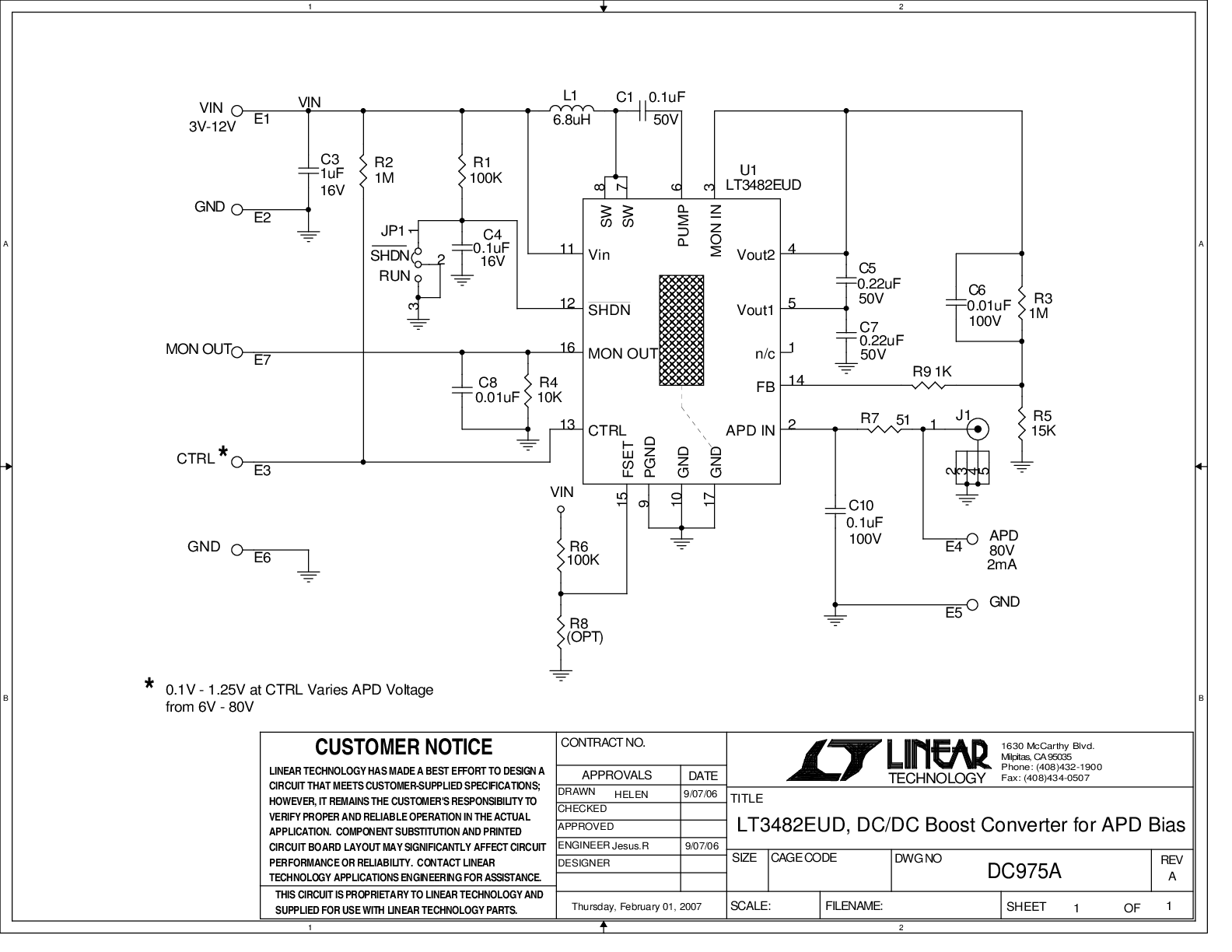

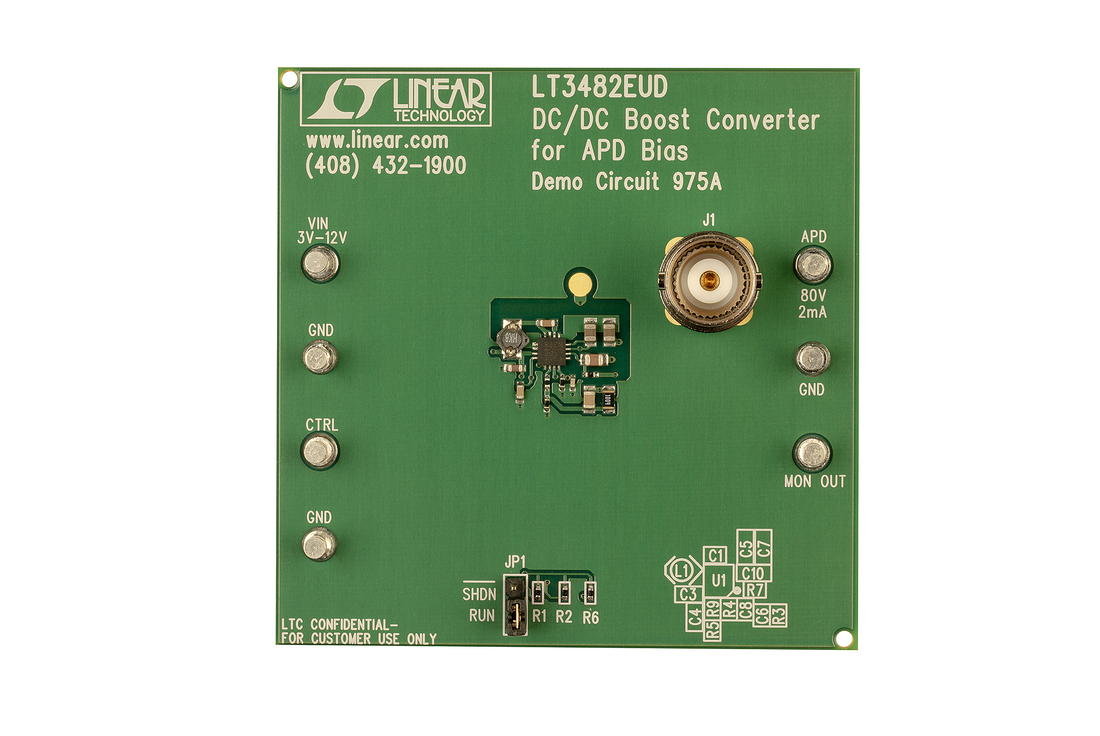

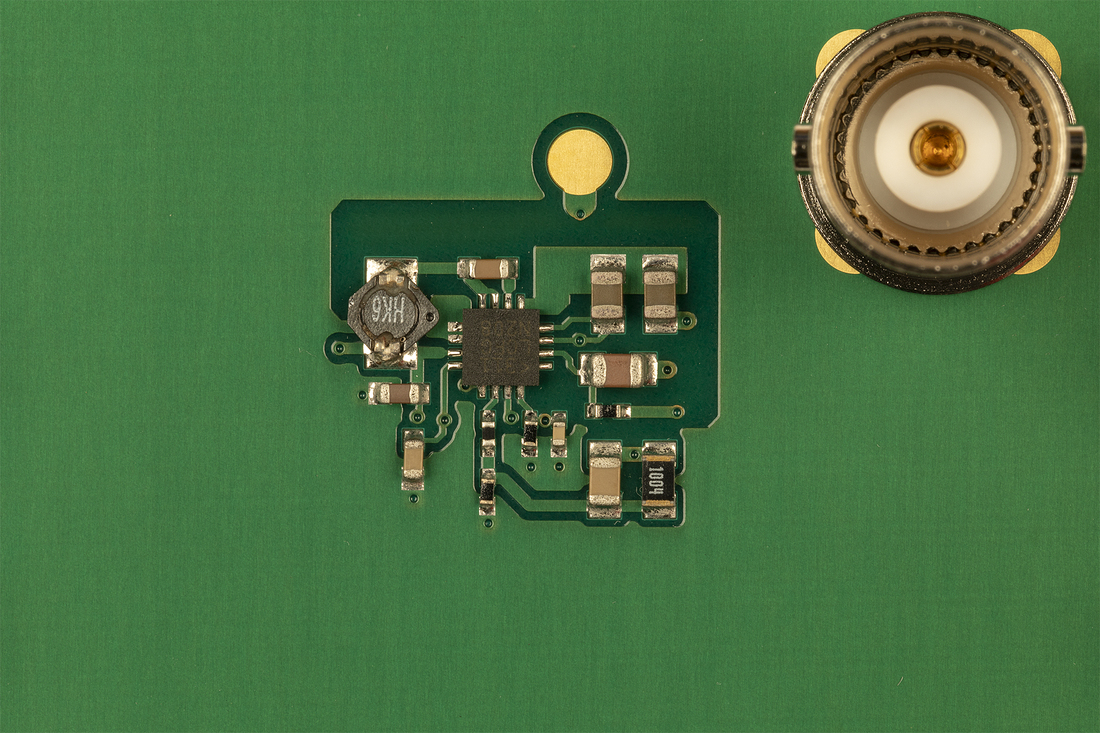

DC975A

LT3482EUD演示板 | 3V ≤ VIN ≤ 12V，VOUT = 80V (2mA)

评估套件1

evaluation kit item images

DC975A

LT3482EUD演示板 | 3V ≤ VIN ≤ 12V，VOUT = 80V (2mA)
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3482 Demo Circuit - 90V Boost DC/DC Converter for APD Bias (5V to 85V @ 2.5mA) Download

2.00K

spice tool Lt Spice

LT3482 - Step-Up (Boost) Regulators Download

2.14 K
