LT3420: Photoflash Capacitor Chargers with Automatic Refresh Data Sheet8/30/2007PDF247K
概览
优势和特点
- 可采用 5V 电源在 3.7s 内将 220μF 电容器充电至 320V (LT3420)
- 可采用 5V 电源在 3.5s 内将 100μF 电容器充电至 320V (LT3420-1)
- 可为任意大小的照相机闪光灯电容器充电
- 支持采用两节 AA 电池或任何电压范围为 1.8V 至 16V 的电源运作
- 受控的峰值开关电流：
- 1.4A (LT3420)
- 1.0A (LT3420-1)
- 受控的输入电流：
- 840mA (LT3420)
- 450mA (LT3420-1)
- 采用标准变压器
- 高效反激式操作 (典型效率 > 75%)
- 可调输出
- 自动刷新
- 充电完成指示器
- 无需高电压齐纳二极管
- 无需输出电压分压器
- 小外形 10 引脚 MSOP 封装
- 小外形 10 引脚 (3mm x 3mm) DFN 封装
产品详情
LT®3420 / LT3420-1 可快速高效地为高电压照相机闪光灯电容器充电。这些器件专为适用于数码相机和胶片相机而设计，其采用一种反激式拓扑以实现优于同类竞争闪光灯模块高达 4 倍的效率水平。独特的自适应关断时间控制算法能在整个充电周期中保持电流受限的连续模式变压器操作，从而消除了此类模块中常见的高浪涌电流。
LT3420 / LT3420-1 输出电压检测电路负责监视反激电压以直接调节输出电压，因而免除了一个输出电阻分压器或分立式齐纳二极管。该特性使得能在不产生过大功耗的情况下将电容器保持在满充电状态。自动刷新功能 (可停用) 允许电容器在保持充电的同时以用户定义的刷新速率消耗大约 2mA 的平均输入电流。当 CHARGE 引脚为逻辑高电平时将启动充电操作，而 DONE 引脚则用于在电容器满充电时发出指示信号。
LT3420 / LT3420-1 采用 10 引脚 MSOP 和 (3mm x 3mm) DFN 封装。
应用
- 数码相机闪光灯单元
- 胶片相机闪光灯单元
- 高电压电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (3)
参考资料
-
R324 Reliability Data3/26/2018PDF21 K
-

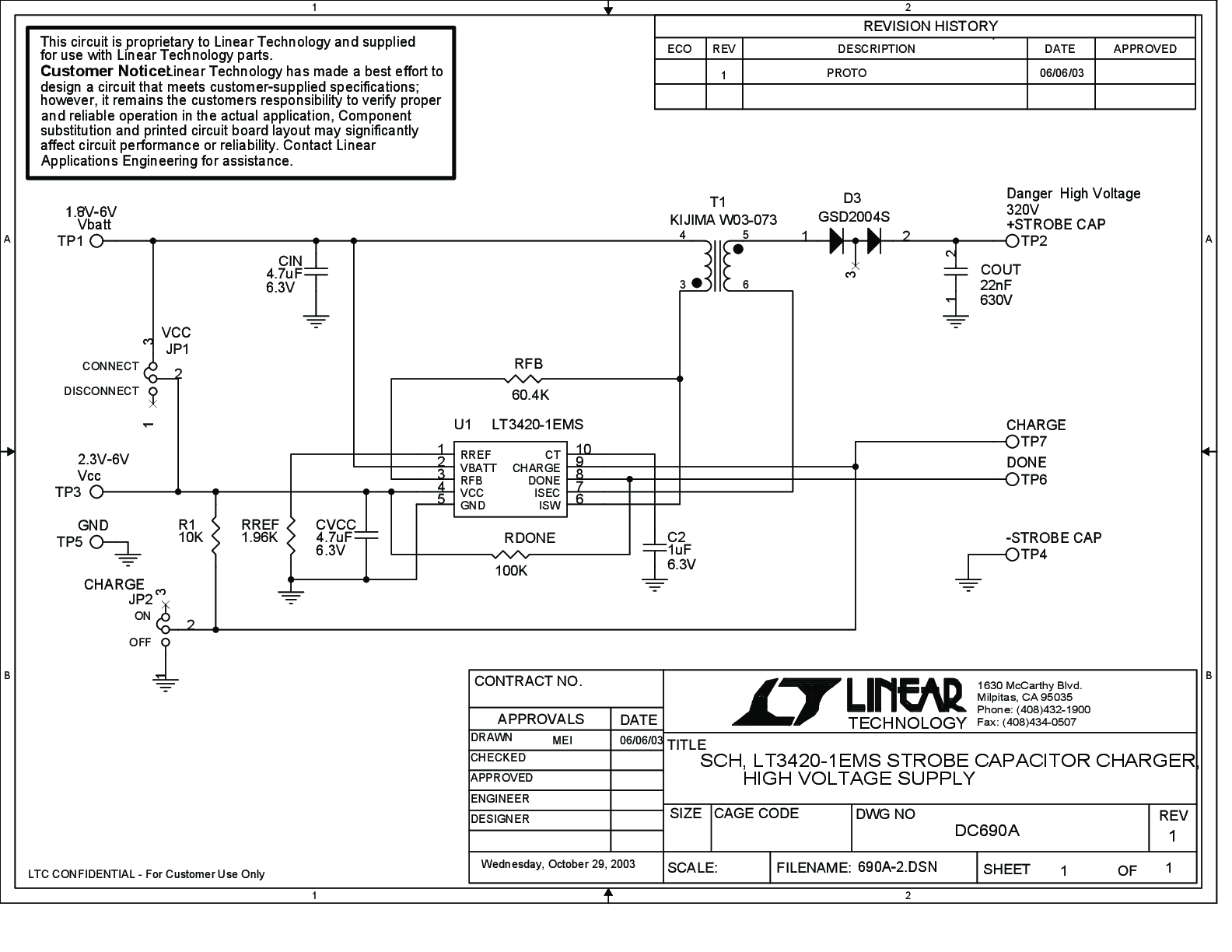

DC690A - Demo Manual9/24/2009PDF224K
-

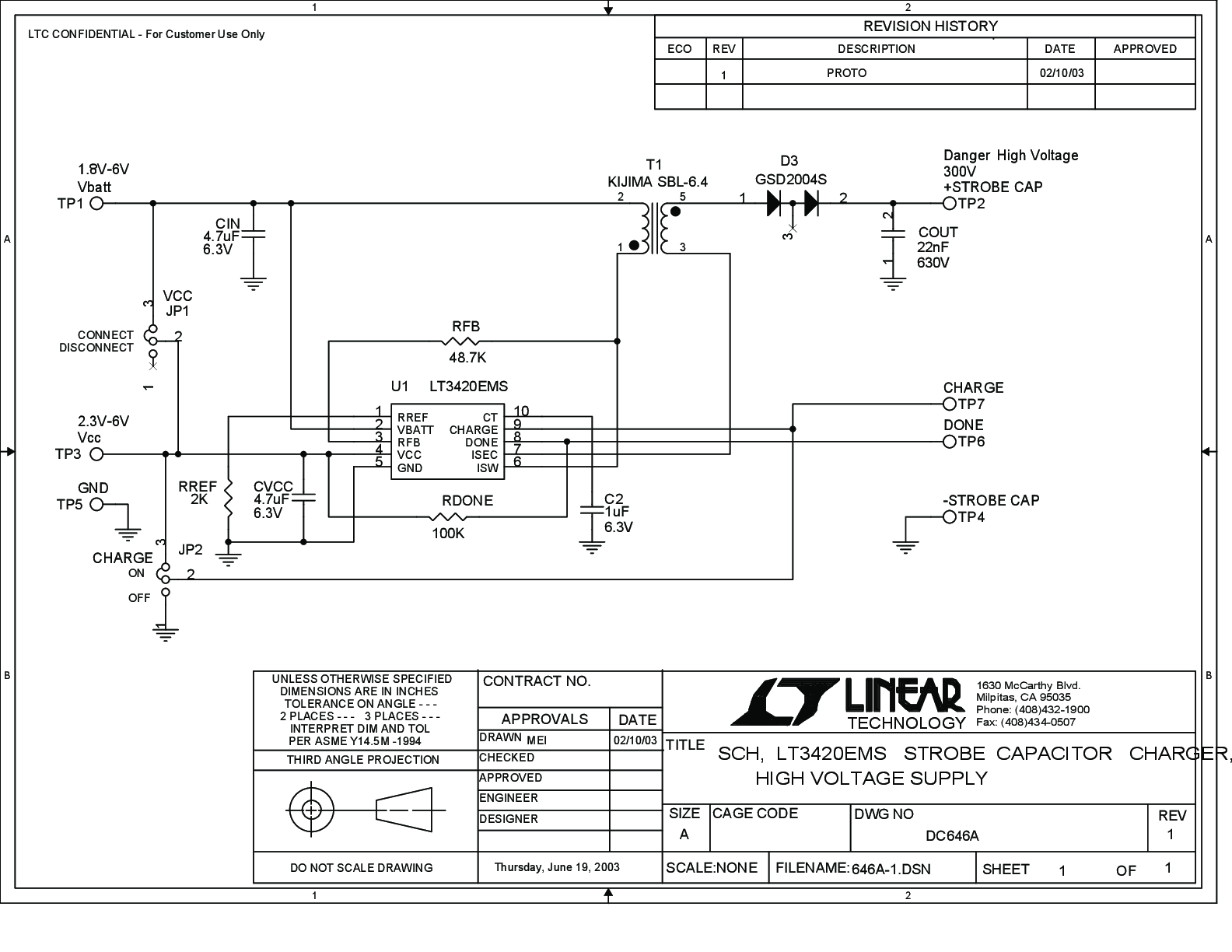

DC646A - Demo Manual9/24/2009PDF152K
-

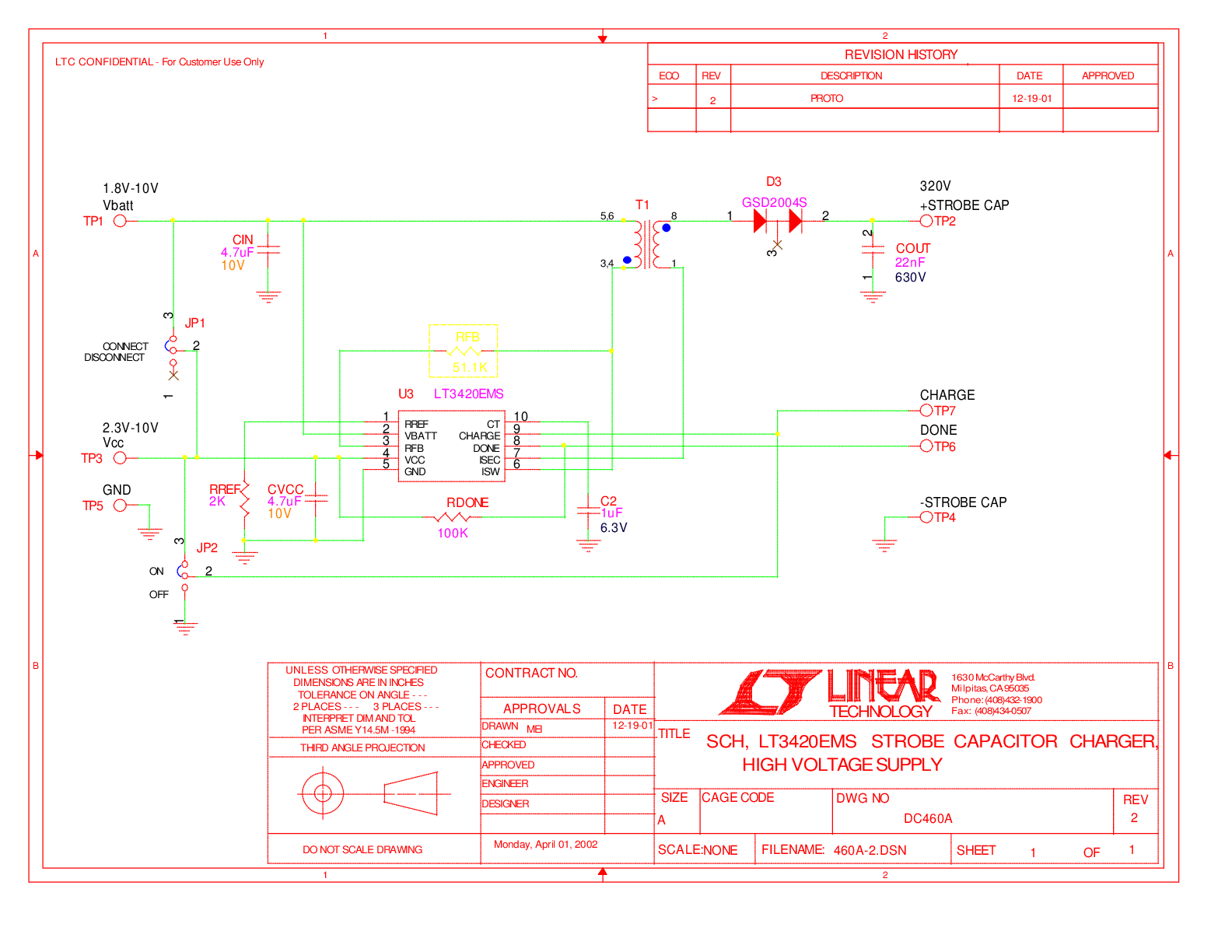

DC460A - Demo Manual9/24/2009PDF66K
-
Photoflash Capacitor Chargers Fit into Tight Spots12/1/2003 LT Journal
-
LT3420 Charges Photoflash Capacitors Quickly and Efficiently While Using Minimal Board Space5/1/2002 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3420
LT3420-1
