LT1943
量产用于 TFT LCD 屏的高电流、四路输出稳压器
- 产品模型
- 2
概述
- 4 个集成的开关：2.4A 降压、2.6A 升压、0.35A 升压、0.35A 负输出转换器 (有保证的最小电流限值)
- 固定频率、低噪声输出
- 针对所有输出的软启动
- 可在外部设置的 VON 延迟
- 用于 VON 输出的集成化肖特基二极管
- PGOOD 引脚用于提供 AVDD 输出断接
- 4.5V 至 22V 输入电压范围
- PanelProtectTM 电路在遭遇故障时立即停用 VON
- 采用耐热性能增强型 28 引脚 TSSOP 封装
LT®1943 四路输出可调型开关稳压器可为大型 TFT LCD 屏供电。这款采用外形扁平的 28 引脚耐热性能增强型 TSSOP 封装的器件能够产生一个 3.3V 或 5V 逻辑电源以及 TFT LCD 屏所需的三路输出电源。一个降压型稳压器在 4.5V 至 22V 的输入范围内工作，其可提供一个低电压输出 VLOGIC 和高达 2A 电流。一个高功率升压型转换器、一个较低功率升压型转换器和一个负输出转换器提供了 LCD 屏所需的三个独立的输出电压 AVDD、VON 和 VOFF。一个高压侧 PNP 提供 VON 信号的延迟接通，并能处理高达 30mA 电流。如果四个输出中的任何一个低于编程电压达 10% 以上，则保护电路将确保 VON 被停用。
所有的开关电源均被同步至一个内部 1.2MHz 时钟，因而允许全部采用外形扁平的电感器和陶瓷电容器。一种电流模式架构可提供卓越的瞬态响应。为获得较佳的灵活性，所有的输出都是可调的。在所有四个通道中均纳入了软启动功能。一个 PGOOD 引脚能够驱动一个任选的 PMOS 传输器件，以为 AVDD 输出提供输出断接。
- 大型 TFT-LCD 桌面监视器
- 平板电视
参考资料
数据手册 1
可靠性数据 1

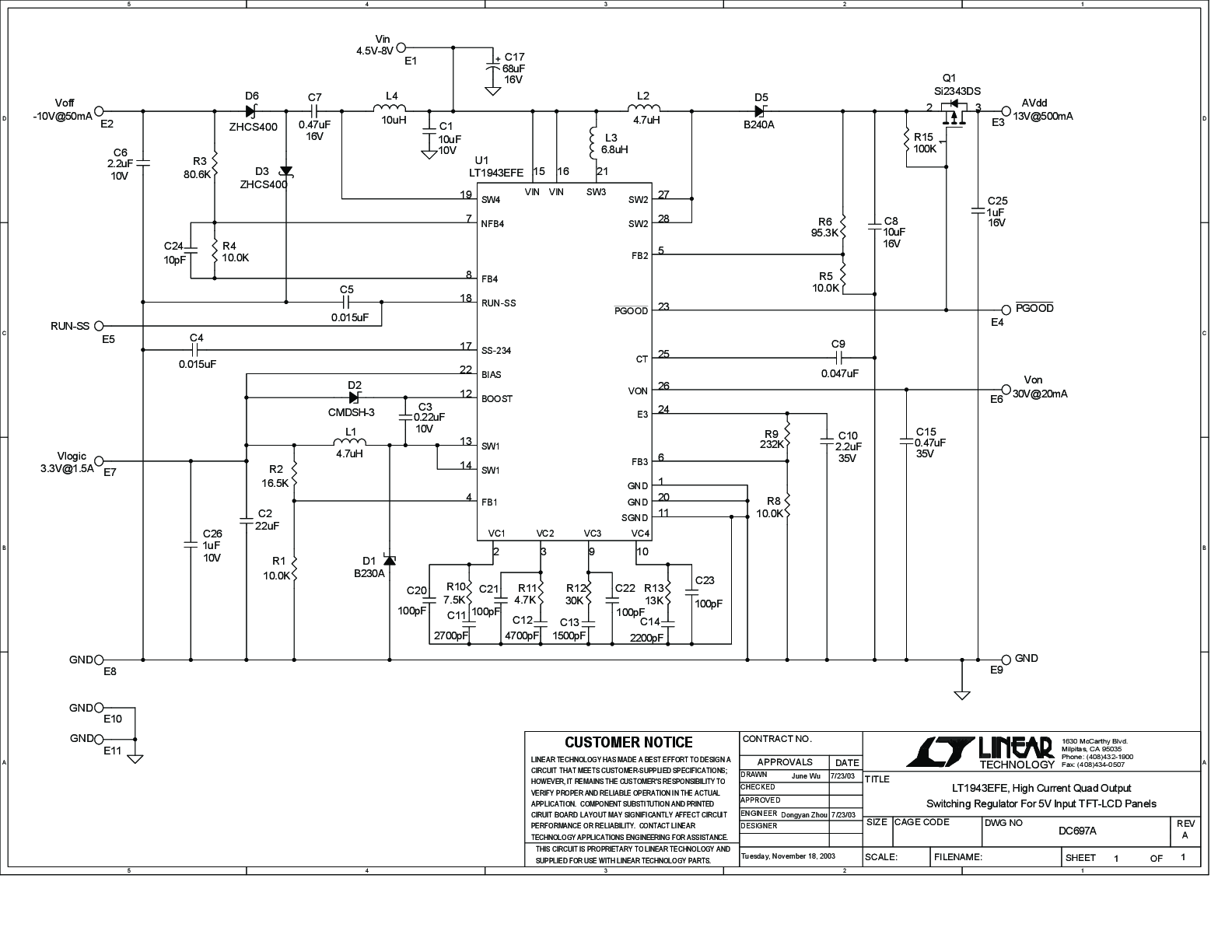

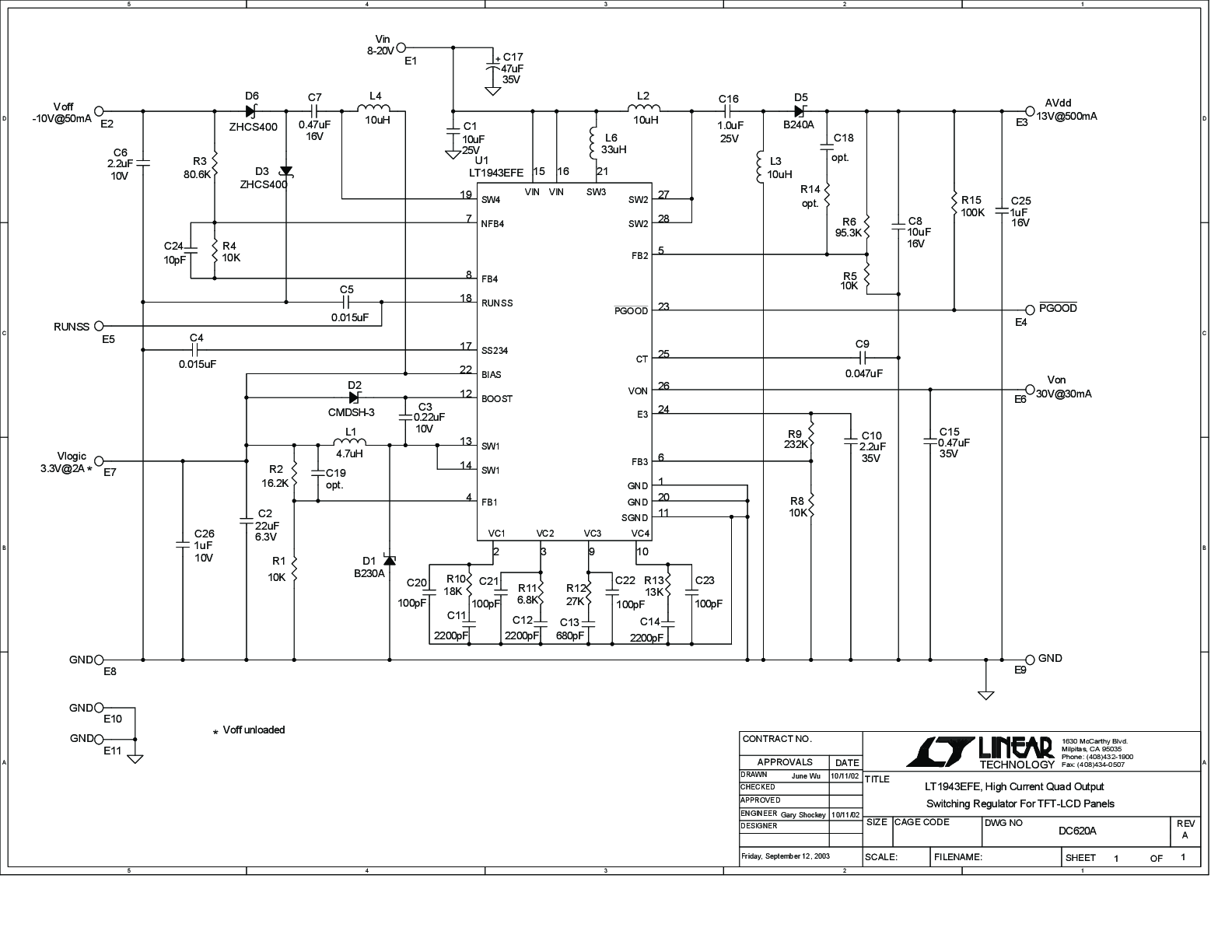

用户手册 2
设计笔记 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1943EFE#PBF | 28-Lead TSSOP w/ EP | ||
| LT1943EFE#TRPBF | 28-Lead TSSOP w/ EP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL |
||
| LT1943EFE#PBF | 量产 | |
| LT1943EFE#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- LT1943
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
