LT1935

量产

采用 ThinSOT 封装并具 2A 开关的 1.2MHz 升压型 DC/DC 转换器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 1.2MHz 开关频率
  • 高输出电压:达 38V
  • 宽输入范围:2.3V 至 16V
  • 低 VCESAT 开关:180mV (在 2A)
  • 软起动
  • 采用小的表面贴装型组件
  • 可采用 3.3V 输入产生 5V/1A 输出
  • 可采用 5V 输入产生 12V/600mA 输出
  • 低的停机电流:<1μA
  • 与 LT1613 和 LT1930 引脚对引脚兼容
  • 扁平 (仅高 1mm) SOT-23 (ThinSOT) 封装

LT®1935 是业界较高功率的 SOT-23 封装开关稳压器。其前所未有的 2A、40V 内部开关使得能在小占板面积内产生高输出电流。LT1935 面向注重空间节省的应用,其开关频率为 1.2MHz,因而允许使用纤巧的扁平电感器和电容器 (高度 ≤ 2mm)。NPN 开关在 2A 电流条件下实现了一个仅 180mV 的 VCESAT (这与电源电压无关),因此即使从一个 3V 输入获得最大功率级的情况下也能提供高效率。

一种恒定频率的内部补偿型电流模式 PWM 架构可产生易于滤除的低且可预知的输出噪声。在输出端上可采用低 ESR 陶瓷电容器,因而进一步将噪声降低至 mV 级。LT1935 上的高电压开关额定在 40V,从而使该器件非常适合于高达 38V 的升压型转换器以及单端初级电感转换器 (SEPIC) 和反激式设计。在 SEPIC 应用中,该器件能够采用一个 3.3V 电源产生 5V (在高达 1A 电流条件下) 输出,或者采用四节碱性电池产生 5V (在 550mA) 输出。

LT1935 采用 5 引脚 SOT-23 封装。


应用

  • 数码相机
  • 电池后备
  • LCD 偏置
  • 局部 5V 或 12V 电源
  • PC 卡
  • xDSL 电源
  • TFT-LCD 偏置电源

LT1935
采用 ThinSOT 封装并具 2A 开关的 1.2MHz 升压型 DC/DC 转换器

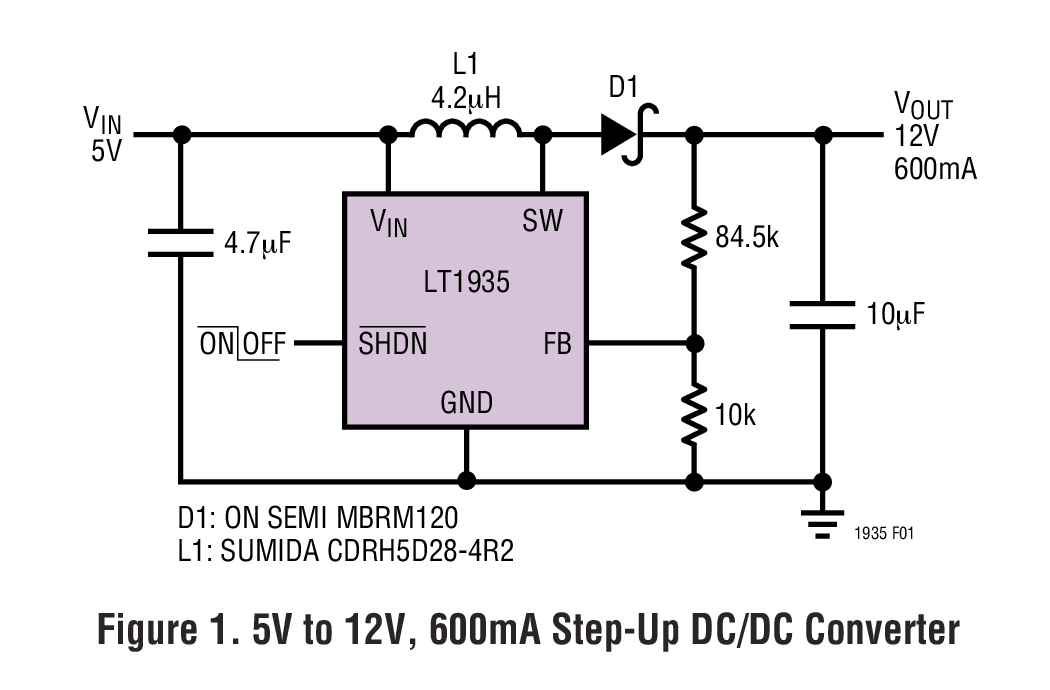

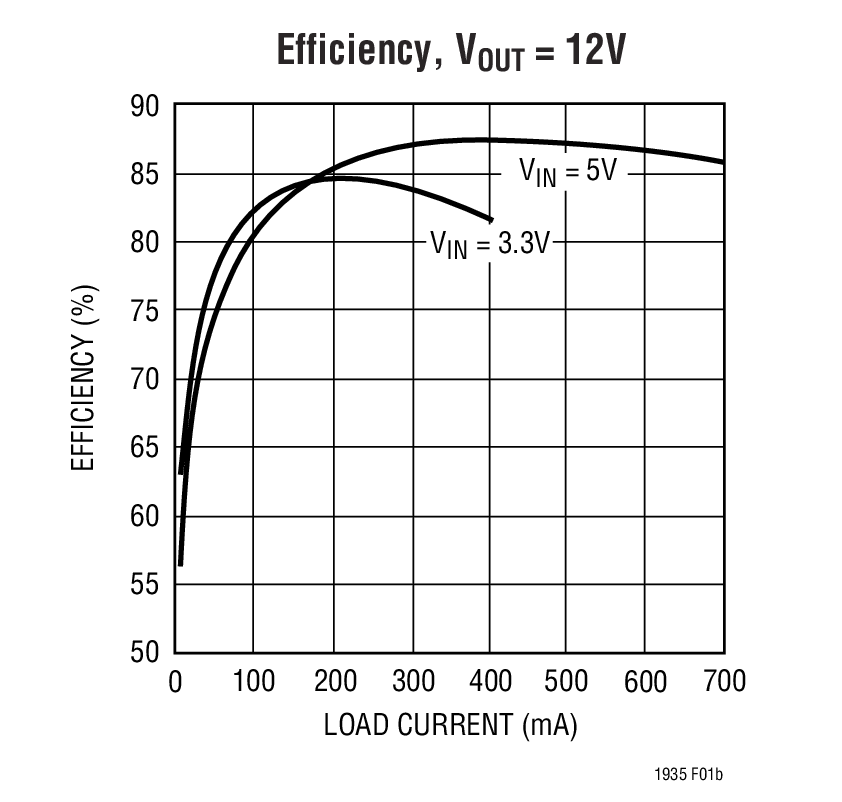

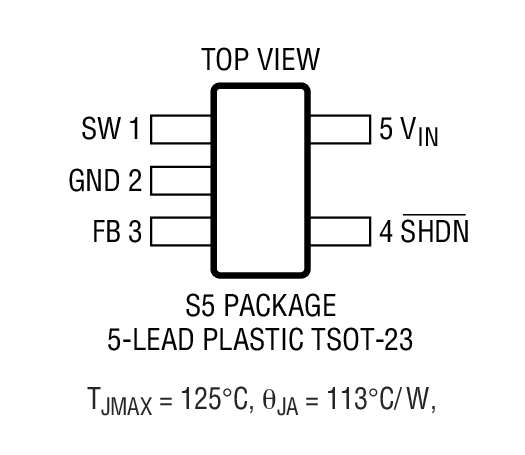

Figure 1. 5V to 12V, 600mA Step-Up DC/DC Converter Efficiency, VOUT = 12V Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。


评估套件

eval board
DC683A

LT1935ES5演示板 | 3.3V至5.5V输入,VOUT = 12V(高达600mA时)

产品详情

演示电路DC683集成了具有2A开关的1.2MHz升压DC/DC转换器LT1935。该演示板可在3.3V至5.5V输入电压范围内产生12V输出,并通过5V输入提供12V输出电压和600mA电流。





DC683A
LT1935ES5演示板 | 3.3V至5.5V输入,VOUT = 12V(高达600mA时)

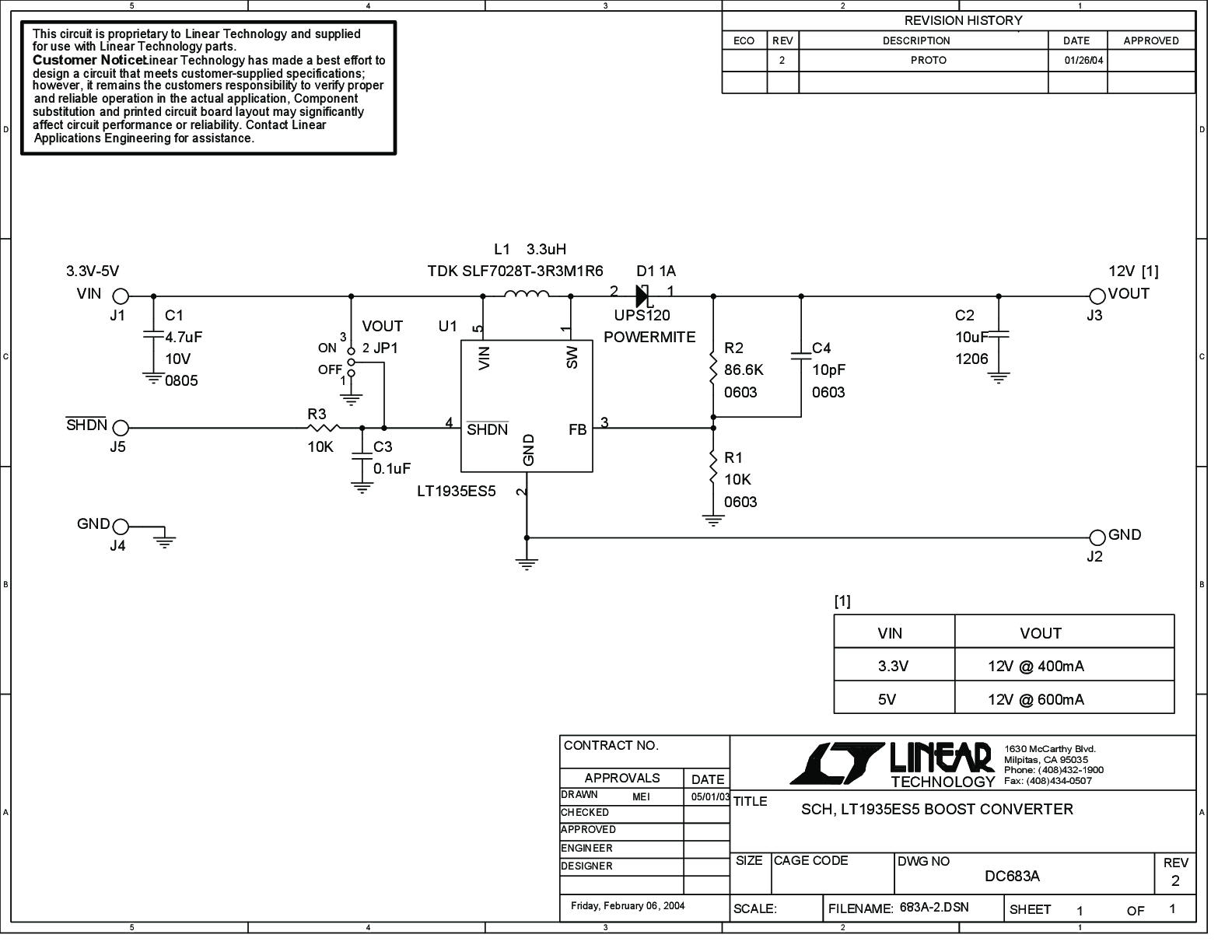

DC683A - Schematic
