概览
优势和特点
- 传导和辐射 EMI 大为降低
- 低开关谐波分量
- 输出开关电压和电流转换速率的独立控制
- 对外部滤波器的需要大为降低
- 双路 N 沟道 MOSFET 驱动器
- 20kHz 至 250kHz 振荡器频率
- 可以容易地同步至外部时钟
- 调节正电压和负电压
- 布局比采用传统开关电源时容易
产品详情
LT1683 是一款开关稳压控制器，专为降低传导和辐射电磁干扰 (EMI) 而设计。通过控制外部 N 沟道 MOSFET 开关的电压和电流转换速率，实现了超低的噪声和 EMI。电流和电压转换速率可独立设定，以优化开关波形的谐波分量与效率的关系。LT1683 能够使高频谐波功率降低 40dB 之多，而效率仅略有下降。
LT1683 运用了一种专为低噪声拓扑结构而优化的双路输出 (推挽式) 电流模式架构。该 IC 内置了栅极驱动器和所有必需的振荡器、控制和保护电路。独特的误差放大器电路能够调节正电压和负电压。振荡器可以同步至一个外部时钟，以实现更加准确的开关谐波布置。
保护功能包括用于低 VIN 的栅极驱动闭锁、反相栅极闭锁、软起动、输出电流限制、短路电流限制、栅极驱动过压箝位和输入电源欠压闭锁。
应用
- 用于噪声敏感型通信设备的电源
- 符合 EMI 规格要求的离线式电源
- 精准仪表系统
- 用于工业自动化的隔离型电源
- 医疗仪器
- 数据采集系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R303 Reliability Data3/23/2018
-

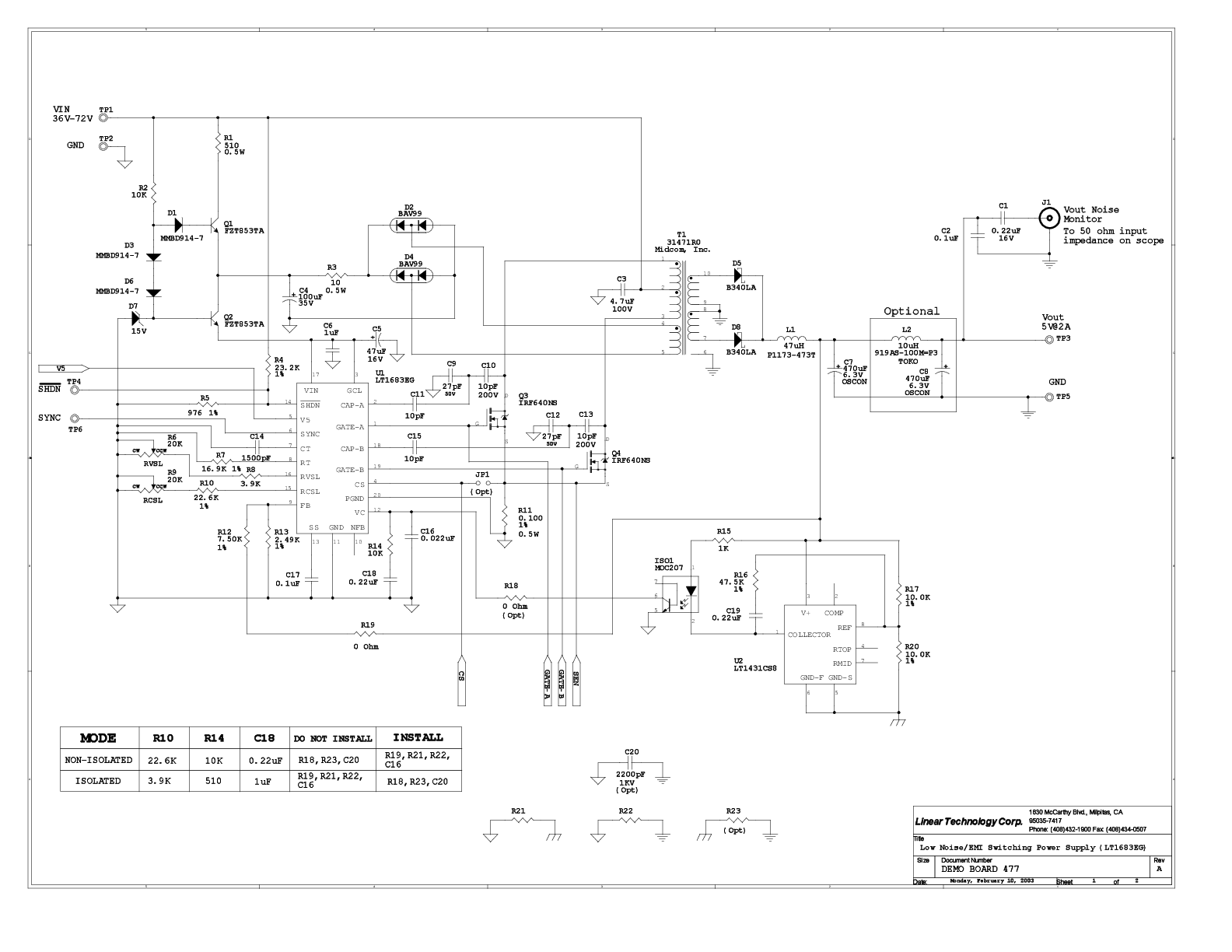

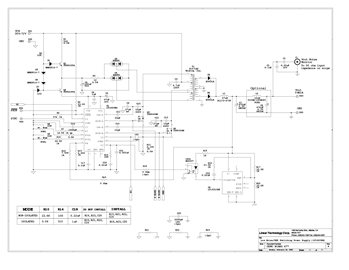

DC477A - Demo Manual9/24/2009
-
Two New Switching Regulators Deliver Both Power and Ultralow Noise9/1/2001 LT Journal
-
Reduce EMI with Ultralow Noise 48V to 5V, 10W DC/DC Converter2/1/2001 LT Journal
-
Feb 2001 Reduce EMI with Ultralow Noise 48V to 5V, 10W DC/DC Converter2/1/2001 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LT1683
配套产品推荐
LT1683 配套产品
推荐 使用的振荡器
