概览

优势和特点

  • 宽输入范围:3.6 至 25V
  • 可采用 7V 至 25V 输入产生 5V/400mA

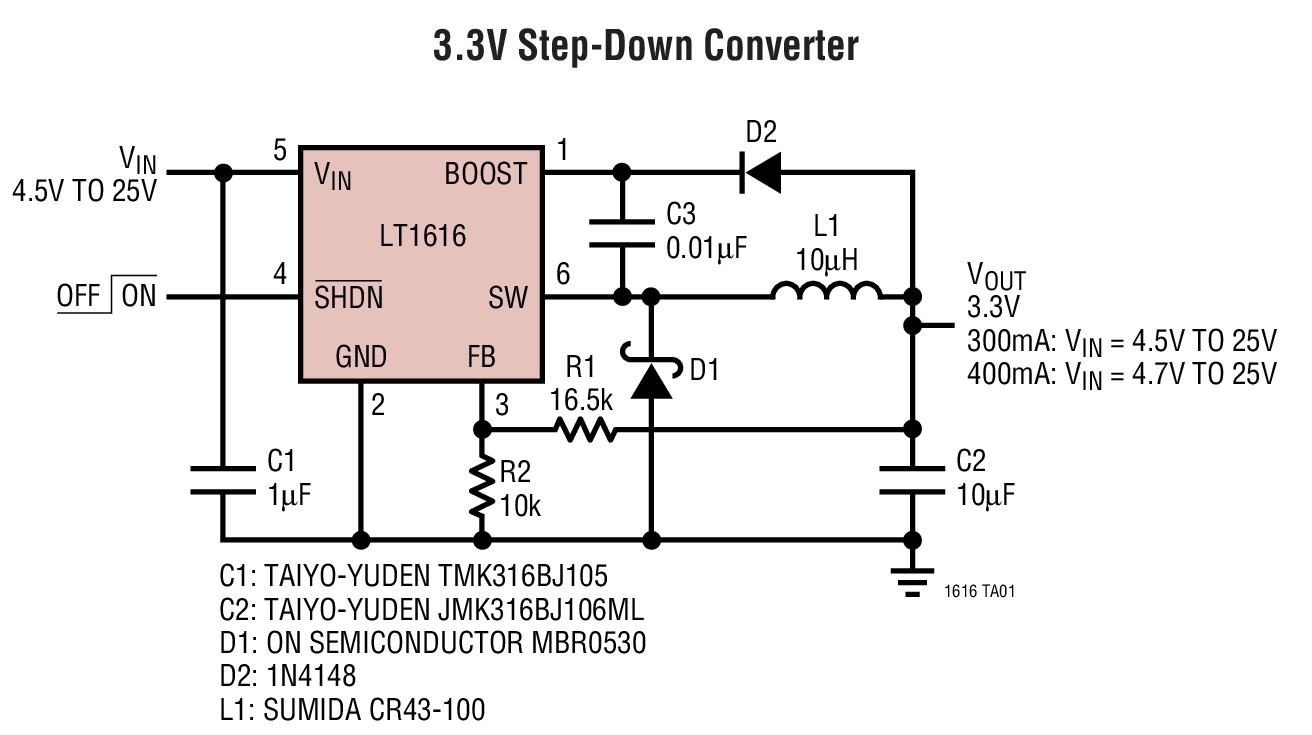

  • 可采用 4.7V 至 25V 输入产生 3.3V/400mA
  • 1.4MHz 固定频率运作
  • 采用纤巧型电容器和电感器
  • 采用内部补偿
  • 低停机电流:<1μA
  • 低 VCESAT 开关:在 300mA 时为 220mV

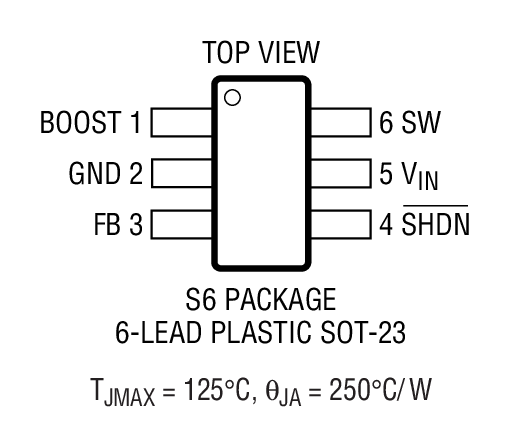

  • 纤巧型 6 引脚 SOT-23 封装

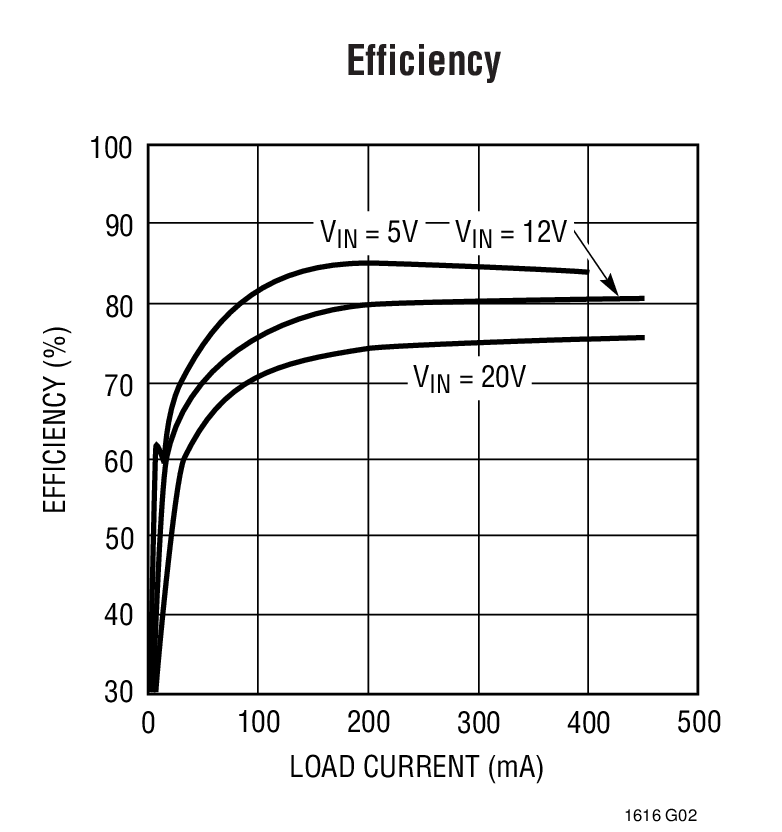

产品详情

LT®1616 是一款具有内部 0.6A 电源开关的电流模式 PWM 降压型 DC/DC 转换器,其采用纤巧型 6 引脚 SOT-23 封装。3.6 至 25V 的宽输入范围使得 LT1616 适合于调节多种多样的电源,从 4 节电池和 5V 逻辑电源轨到未调整的墙上变压器和铅酸电池等等均在其列。其高工作频率允许使用纤巧的低成本电感器和陶瓷电容器。由于其内部补偿免除了额外的组件,因此一款完整的 400mA 降压型稳压器所占用的 PC 电路板面积在 0.15 平方英寸。

由于采用了恒定频率电流模式 PWM 架构并可在采用陶瓷电容器时实现稳定运作,因而能产生低的可预知输出纹波。电流限制提供了针对短路输出的保护。低电流 (<1μA) 停机模式提供了完全的输出断接,从而可在电池供电型系统中实现简易的电源管理。


应用

  • 墙上变压器调节
  • 局部逻辑电源转换:
    • 12V 至 5V
    • 12V 或 5V 至 3.3V、2.5V 或 1.8V
  • 分布式电源调节
  • 数码相机
  • 电池供电型设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
