LT1610: 1.7MHz, Single Cell Micropower DC/DC Converter Data Sheet8/29/2007PDF219K
概览
优势和特点
- 使用纤巧型电容器和电感器
- 在内部进行补偿
- 低静态电流：30μA
- 可在 VIN 低至 1V 的情况下工作
- 可从单节电池提供 3V/30mA 输出
- 可从 3.3V 输入提供 5V/200mA 输出
- 高输出电压能力：高达 28V
- 低停机电流：< 1μA
- 在轻负载时自动地执行突发模式 (Burst Mode®) 开关操作
- 低 VCESAT 开关：300mV (在 300mA)

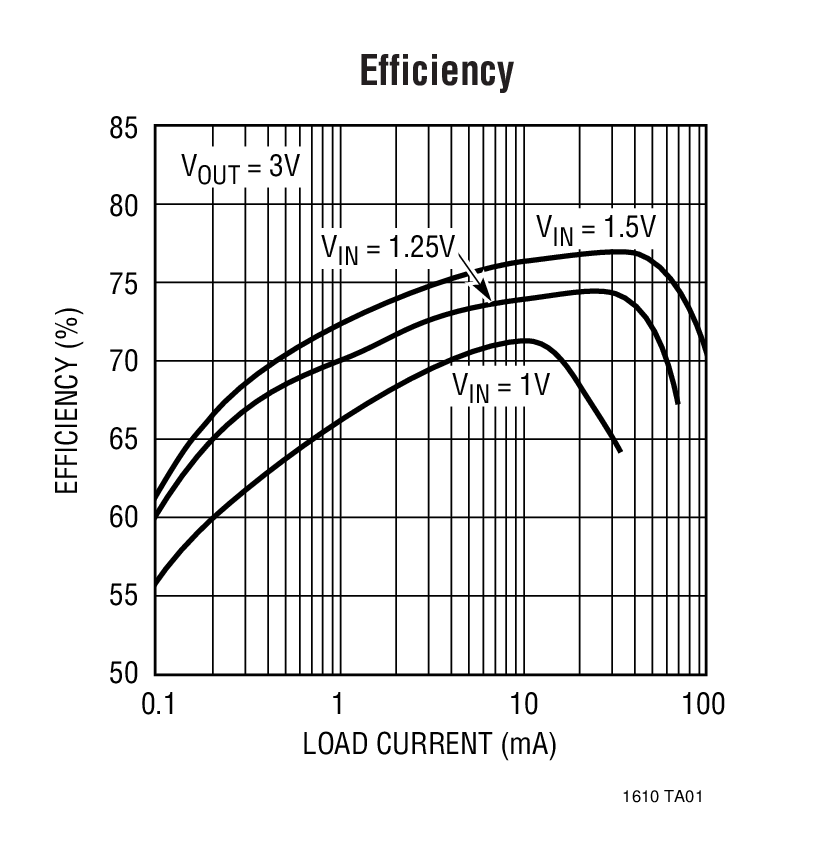

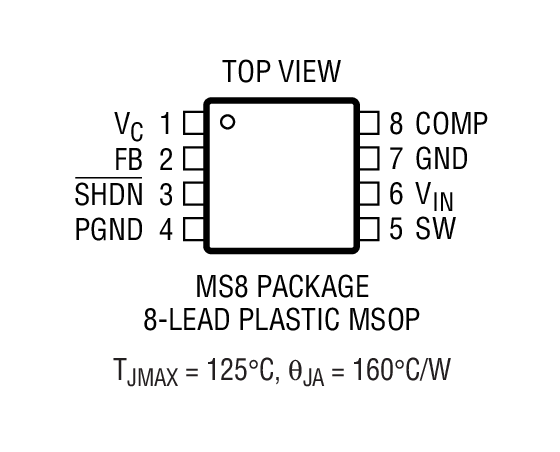

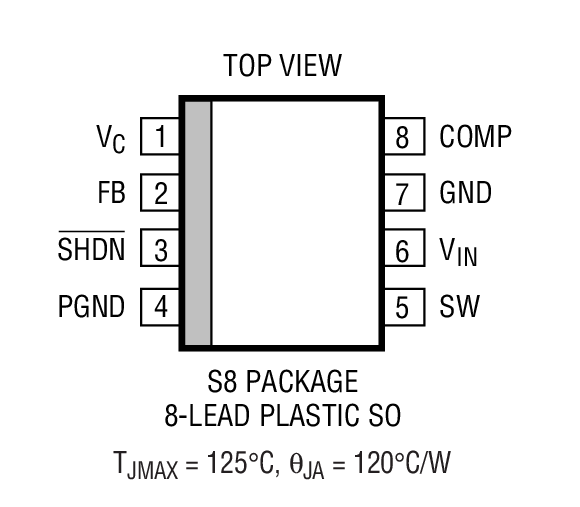

- 8 引脚 MSOP 封装和 SO 封装
产品详情
LT®1610 是一款微功率、固定频率 DC/DC 转换器，可采用低至 1V 的输入电压工作。该器件面向小型、低功率应用，其开关频率为 1.7MHz，因而允许使用纤巧的电容器和电感器。
这款器件能够从单节电池 (1V) 电源产生 3V/30mA 输出。一个内部补偿网络可连接至LT1610 的 VC 引脚，从而免除了两个外部组件。LT1610 的无负载静态电流为 30μA，而且内部 NPN 电源开关可传输一个 300mA 电流，产生的电压降为 300mV。
LT1610 可提供 8 引脚 MSOP 封装和 SO 封装。
应用
- 寻呼机
- 无绳电话
- 电池备份
- LCD 偏置
- 便携式电子设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

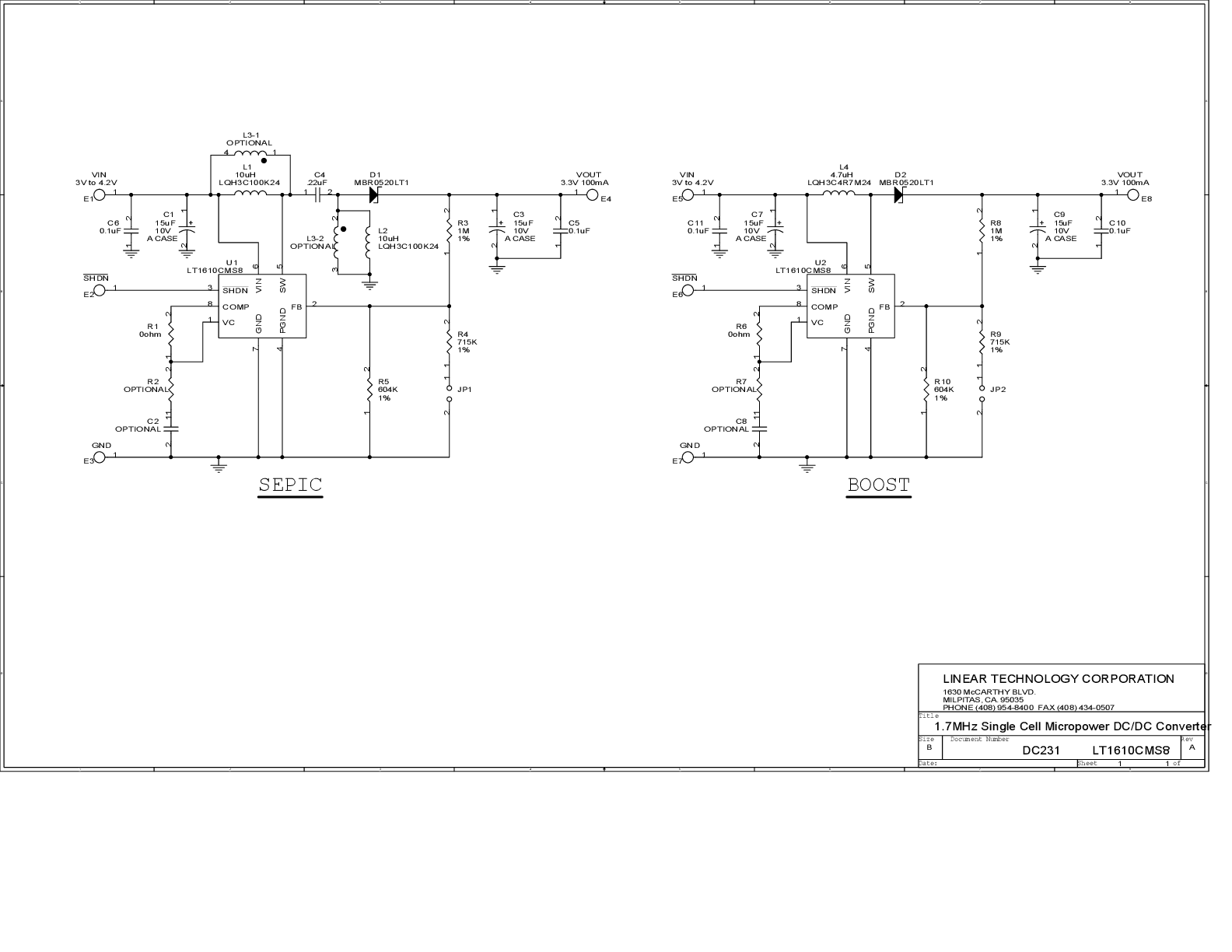

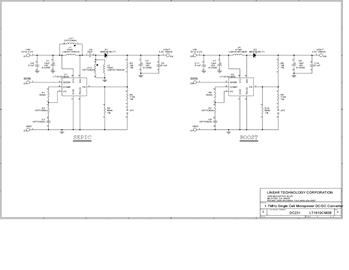

评估套件 (1)
参考资料
-
R303 Reliability Data3/23/2018PDF232 K
-
AN84 - Linear Technology Magazine Circuit Collection, Volume IV8/20/2007PDF2M
-
LT1610 Micropower Step-Up DC/DC Converter Runs at 1.7MHz5/1/1998 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LT1610
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1610CMS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT1610CMS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT1610CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1610CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1610IS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1610IS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R303 Reliability Data |
