概览
优势和特点
- 集成isoPower的隔离式DC/DC转换器
- ADuM6028输出电流：60 mA
- 通过AEC-Q100汽车应用认证
- 满足全负载条件下2‑层PCB的CISPR22 B类辐射限制要求
- 8引脚SOIC_IC封装，最小爬电距离为8.3 mm
- 工作温度最高可达：125°C（最大值）
- 安全和法规认证
- UL认证
- 1分钟5000 V rms，符合UL 1577
- CSA元件验收通知5A
- VDE合格证书
- VDE V 0884-10
- VIORM = 565 V 峰值
- CQC认证符合GB4943.1-2011
- UL认证

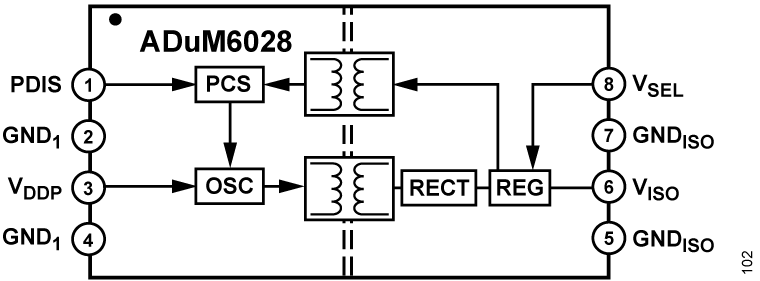

产品详情
ADuM6020/ADuM60281 为集成isoPower®的隔离式DC/DC转换器。这些DC/DC转换器采用ADI公司的iCoupler® 技术，能够提供在全负载下低于有关带铁氧体的2 层印刷电路板(PCB)的CISPR22 B类限制的稳压隔离电源。数据手册中的表1至表4列出了常见的电压组合及其关联的电流输出电平。
ADuM6020/ADuM6028在高达500mW的应用中无需设计和构建隔离式DC/DC转换器。iCoupler芯片级变压器技术用于DC/DC转换器的磁性元件。因此可提供小尺寸、隔离解决方案。

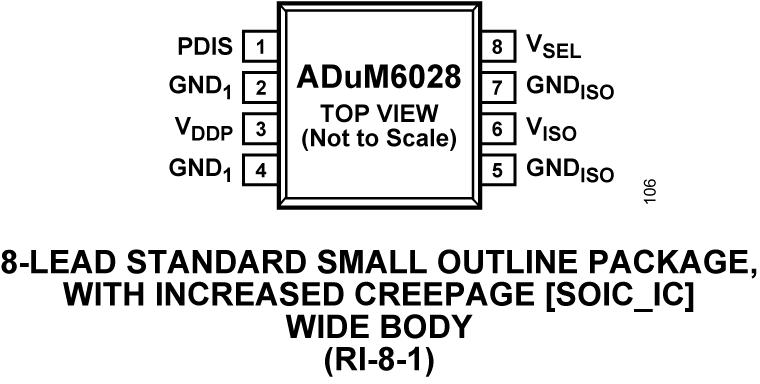

ADuM6020/ADuM6028隔离式DC/DC转换器提供两种不同的封装形式：ADuM6020采用16引脚宽体SOIC_IC封装，ADuM6028采用节省空间的8引脚宽体SOIC_IC封装。针对5 V输入工作电压，使用ADuM6020-5BRIZ和ADuM6028-5BRIZ。针对3.3 V输入至3.3 V输出工作电压，使用ADuM6020-3BRIZ和ADuM6028-3BRIZ。有关更多信息，请参见数据手册中的“引脚配置和功能描述”部分和“订购指南”。
应用
- RS-485/RS-422/CAN收发器电源
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 汽车车载充电器(OBC)和DC/DC器件
- 工业PLC
1 受美国专利5,952,849、6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
数字隔离器产品选型与资源指南2/7/2020
-
面向安全至关重要应用的低噪声隔离设计3/1/2018
-
保护您的创新：从高精度到高电压10/24/2022
-
推动在智能制造中实现更高水平的灵活性、生产力和可持续性10/27/2021 Thought Leadership
工具及仿真模型
IBIS模型
IBS
ADuM5028 IBIS Model
30.06 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADUM6028-3BRIZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Increased Creepage) | |
| ADUM6028-3BRIZ-RL | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Increased Creepage) | |
| ADUM6028-3WBRIZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Increased Creepage) | |
| ADUM6028-3WBRIZ-RL | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Increased Creepage) | |
| ADUM6028-5BRIZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Increased Creepage) | |
| ADUM6028-5BRIZ-RL | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Increased Creepage) | |
| ADUM6028-5WBRIZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Increased Creepage) | |
| ADUM6028-5WBRIZ-RL | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Increased Creepage) | |
