ADuM5028

低辐射隔离式DC/DC转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 集成isoPower 的隔离式DC/DC转换器
  • ADuM5020输出电流：100 mA
  • ADuM5028输出电流：60 mA
  • 满足全负载条件下2层PCB的CISPR22 B类辐射限制要求
  • 16引脚SOIC_W封装，最小爬电距离为7.8 mm
  • 8引脚SOIC_IC封装，最小爬电距离为8.3 mm
  • 工作温度高达：125°C（最大值）
  • 安全和法规认证
  • UL认证（申请中）
  • 1分钟3000 V rms，符合UL 1577
  • CSA元件验收通知5A（申请中）
  • VDE合格证书（申请中）
  • VDE V 0884-10
  • VIORM = 565 V peak
  • CQC认证符合GB4943.1-2011（待定）
更多细节
show more Icon

ADuM5028是一款集成isoPower®的隔离式DC/DC转换器。该DC/DC转换器采用ADI公司的iCoupler®技术，能够提供在全负载下低于有关带铁氧体的2层PCB的CISPR22 B类限制的稳压隔离电源。

ADuM5028在300 mW应用中无需设计和构建隔离式DC/DC转换器。iCoupler芯片级变压器技术用于DC/DC转换器的磁性元件。因此可提供小尺寸、隔离解决方案。

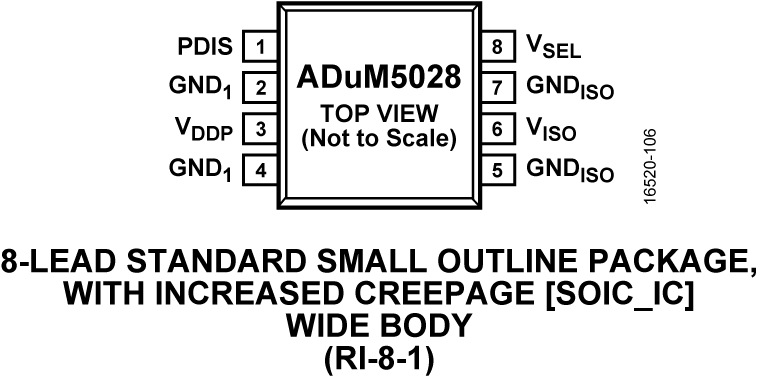

ADuM5028隔离式DC/DC转换器提供节省空间的8引脚宽体SOIC封装。

应用

  • RS-485/RS-422/CAN 收发器电源
  • 电源启动偏置和栅极驱动
  • 隔离传感器接口
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADuM5028

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 安全和法规认证
  • 用户手册
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 12/22/2017
英文

ADuM5020/ADuM5028: Low Emission Isolated DC-to-DC Converters Data Sheet (Rev.A)

打开PDF文件

redirect
483.65 K
download

下载 PDF

PDF Vector

PDF

更新 12/22/2017
日文

ADuM5020/ADuM5028: 低放射、 絶縁型 DC/DC コンバータ データシート (Rev.0)

打开PDF文件

redirect
483.65 K
download

下载 PDF

安全和法规认证

2

PDF Vector

HTML

更新 01/28/2016
英文
Safety and Regulatory Compliance Information redirect icon

PDF Vector

HTML

更新 01/28/2016
日文
安全規格認証や適合の取得状況 redirect icon

用户手册

1

PDF Vector

PDF

更新 06/12/2018
英文
UG-1263: Evaluating the ADuM5028 Low Emission, Isolated, DC-to-DC Converter (Rev.A) redirect icon

246.66 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

解决方案设计及宣传手册 1

面向安全至关重要应用的低噪声隔离设计

安全和法规认证 1

Safety and Regulatory Compliance Information

产品选型指南 1

数字隔离器产品选型与资源指南

Thought Leadership Page 2

避免隔离设计的隐藏成本——如何利用新一代解决方案管理项目风险
通过辐射发射测试：如何避免采用复杂的EMI抑制技术以实现紧凑、高性价比的隔离设计

视频

2

Thumbnail Image

视频

2018-05-24

01:26

How to Meet EMI Targets with Simplified Compact Isolated Design

了解更多
Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADUM5028-3BRIZ 8-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM5028-3BRIZ-RL 8-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM5028-5BRIZ 8-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM5028-5BRIZ-RL 8-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADuM5028

ADuM5028 评估板

zoom

EVAL-ADuM5028

ADuM5028 评估板

download icon

下载

 print icon

打印
EVAL-ADuM5028
ADuM5028 评估板

特性和优点

  • 配备 isoPower 集成隔离式直流/直流转换器的信号和电源隔离式 ADuM5028
  • 具有低辐射发射的 2 层 PCB；通过 EN55022 B 级认证（认证可用）
  • 适用于 6 V 至 9 V 电源的板载 LDO，为 ADuM5028 VDDP 引脚提供 5 V 电压
  • 5 V 输入和 5 V 或 3.3 V 输出操作
  • 适用于以下用途的螺纹端子连接器：
    • 6 V 至 9 V LDO 电源
    • 5 V 直接电源
    • 板外 PDIS 控制
    • 隔离式输出电源
立即购买 更多内容

产品详情

EVAL-ADUM5028EBZ 可以让用户评估 ADuM5028 隔离式电源解决方案。ADuM5028 不再需要在 60 mA 应用中设计和构建隔离式直流/直流转换器。对该直流/直流转换器的电感元件使用了 iCoupler® 芯片级变压器技术。结果得到了外形尺寸小巧的隔离式解决方案。

ADuM5028 直流/直流转换器基于 Analog Devices, Inc. 的 iCoupler 技术，提供稳压隔离电源，该电源封装在 2 层印刷电路板 (PCB) 上，配备铁氧体，在全载下远低于 CISPR22 B 级限制。

Analog Devices, Inc. 提供的 ADuM5028 数据手册中含有 ADuM5028 的完整规格说明，使用评估板时必须同时参阅此说明和本用户指南。
