ADP5310

带有双通道黑色调节器和负载开关的3通道、集成超低功耗解决方案


更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 宽输入电压范围: 2.7 V至15.0 V
  • 静态电流:700 nA(EN1 = SYNC/MODE =低时)
  • 输出精度:±1.5%(PWM模式下的整个温度范围内)
  • 600 kHz(或1.2 MHz)开关频率,可选同步输入范围为400 kHz至1.4 MHz
  • 通道1:800 mA降压调节器
    • 通过工厂熔断器提供自动PSM/PWM或强制PWM模式
    • 100%占空比 工作模式
    • 通过工厂熔断器提供可调/固定输出选项
    • 电源良好指示
  • 通道2:超低功耗降压调节器
    • 可选迟滞或PWM工作模式
    • 输出电流最高达50 mA(迟滞模式下)和300 mA(PWM模式下),100%占空比 工作模式
    • 低噪声(0.8 V基准电压源,PWM模式下)
    • 通过工厂熔断器提供可调/固定输出电压选项
  • 通道3:高端负载开关
    • 低RDS(ON)(494 mΩ,VOUT3 = 2.5 V时)
  • 快速输出放电(QOD)选项
  • UVLO、OCP和TSD保护

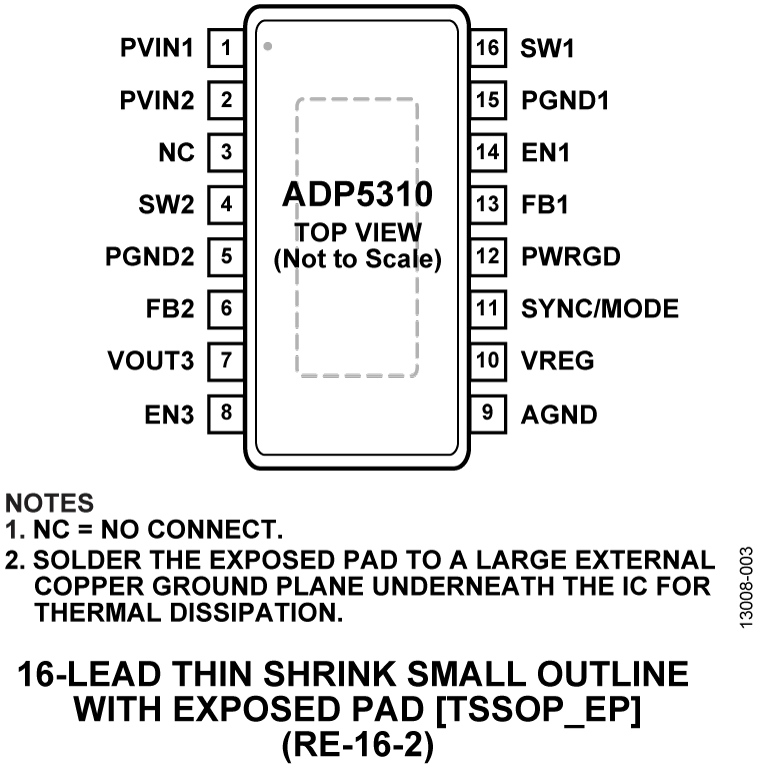

  • 16引脚TSSOP_EP封装
  • 工作结温范围:-40°C至+125°C
更多细节
show more Icon

ADP5310采用16引脚TSSOP_EP封装集成两个降压调节器和一个负载开关,可满足严苛的性能和电路板空间要求。 该器件可直接连接到2.7 V至15.0 V的宽输入电压范围,允许使用多个碱性/NiMH电池或锂电池以及其他电源为其供电。

通道1中的降压调节器采用电流模式、恒频脉宽调制(PWM)控制方案,具有出色的稳定性和瞬态性能,输出电流可高达800 mA。。 自动PWM/脉冲跳跃模式(PSM)控制方案实现出色的光输出电流效率。 电源良好信号指示通道1输出在其标称值的92%范围内。

超低功耗降压调节器集成在通道2中,提供SYNC/MODE引脚来控制其工作模式。 当SYNC/MODE设置为低电平时,降压调节器以迟滞模式工作,其用于调节零负载输出的静态电流仅为700 nA,输出电流达50 mA。 迟滞模式有助于以不到1 mW的功耗实现出色的效率,并在电池供电系统中充当有效电源。 当SYNC/MODE设置为高电平时,降压调节器切换至传统的恒频PWM控制方案,针对噪声敏感应用提供低输出纹波,降压调节器在PWM模式下提供高达300 mA的输出电流。

通道3集成高端负载开关,采用1.65 V至5.5 V电源供电,其输入连接至通道2的输出。该负载开关提供电源域隔离,可延长电池的工作时间。

ADP5310的其它重要安全特性包括过流保护(OCP)、热关断(TSD)和输入欠压闭锁(UVLO)。 ADP5310的额定结温范围是−40°C至+125°C结温范围。


应用
  • 能源(煤气和水)计量
  • 便携式和电池供电设备
  • 医疗应用
  • “保持有效”电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP5310AREZN-2.8R7
  • HTML
  • HTML
ADP5310AREZN-255R7
  • HTML
  • HTML
ADP5310AREZN-3.3R7
  • HTML
  • HTML
ADP5310AREZN-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 6, 2017

- 16_0246

ADP5310 Die Revision

ADP5310AREZN-2.8R7

ADP5310AREZN-255R7

ADP5310AREZN-3.3R7

ADP5310AREZN-R7

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 6, 2017

- 16_0246

arrow down

ADP5310 Die Revision

ADP5310AREZN-2.8R7

ADP5310AREZN-255R7

ADP5310AREZN-3.3R7

ADP5310AREZN-R7

软件和型号相关生态系统

评估套件 1

reference details image

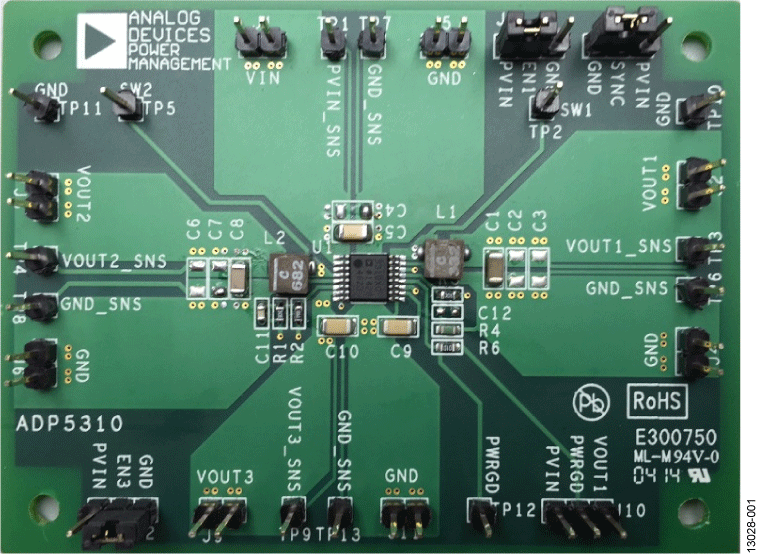

EVAL-ADP5310

ADP5310 评估板

zoom

EVAL-ADP5310

ADP5310 评估板

ADP5310 评估板

特性和优点

  • 超低静态电流:700 nA
  • 通道1: 最大负载电流:800 mA
  • 通道2: 迟滞模式下的最大负载电流:50 mA,脉宽调制(PWM)模式下的最大负载电流:300 mA
  • 通道3: 低 RDS(ON) (494 mΩ, VOUT3 = 2.5 V 时)
  • 输出精度:±1.5%(整个温度范围内)
  • 输入电压范围: 2.7 V至15.0 V
  • 集成高端和低端金属氧化物半导体场效应晶体管(MOSFET)

产品详情

ADP5310是一款集成负载开关的双通道同步降压DC-DC调节器,采用16引脚TSSOP封装。 ADP5310输入电压为2.7 V至15.0 V,集成功率开关、同步整流器和内部补偿功能,只需极少的外部器件便可实现高效率解决方案。

ADP5310评估板可轻松评估该器件。 本用户指南描述如何快速设置评估板,以收集性能数据。

有关ADP5310的完整信息可参见ADP5310数据手册。 使用评估板时,建议同时参阅数据手册和本评估板用户指南。
