概览
优势和特点
- 升压分流控制器
- 可调输出电压范围：4.5 V 至 36 V
- 集成升压分流驱动器
- 可编程功率检测阈值
- 降压调节器
- 输入电压范围：4.5 V 至 36 V
- 连续输出电流：500 mA
- 可调输出电压可低达 0.6 V。
- 固定输出选项：3.3 V 和 5 V
- 1.2 MHz 固定开关频率
- 电压监控和开漏复位输出
- 4个可编程增益放大器
- 低功耗
- 可编程增益和输出直流公共电压
- 低失调运算放大器，用于泄漏和接地故障电流检测
- 具有可编程跳闸阈值的模拟跳脱电路
- 执行器驱动器输出
产品详情
ADP2450 集成了一个带功率检测的升压旁路控制器、一个高效降压稳压器、四个低失调、低功耗可编程增益放大器（PGA）、一个低失调运算放大器、一个快速模拟跳脱电路和一个执行器驱动器。ADP2450 适用于低压断路器，例如塑壳断路器（MCCB）和 CT 供电应用。
升压输出电压最高可达 36 V，并集成了电源检测电路，可防止电路电源中断。功率检测阈值可通过电阻编程。
降压调节器可在 4.5 V 至 36 V 的宽输入电压范围内工作，输出电压可调低至 0.6 V。降压调节器可提供高达 500 mA 的输出电流。降压调节器在脉冲宽度调制（PWM）模式下工作，具有固定的 1.2 MHz 开关频率，为系统提供低输出纹波电压。
降压调节器的输出电压由监控电路监控。当输出电压低于监控阈值时，复位信号被拉低，并可用于复位微处理器。监控电路使系统更可靠。
ADP2450 集成了四个低失调、低功耗放大器。ADP2450利用可编程增益功能，可在宽电流输入范围内提供精度测量。
ADP2450 集成了一个低失调运算放大器，用于检测漏电流。
ADP2450 还集成了模拟跳脱电路，可提供快速跳脱响应，并增强系统可靠性。
附加保护包括降压过流保护（OCP）和系统热关断（TSD）。
ADP2450 在 -40°C 至 + 125°C 的结温范围内工作，采用 32 引脚 LFCSP 封装。
应用
- 低压断路器
- 电流互感器（CT）供电
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

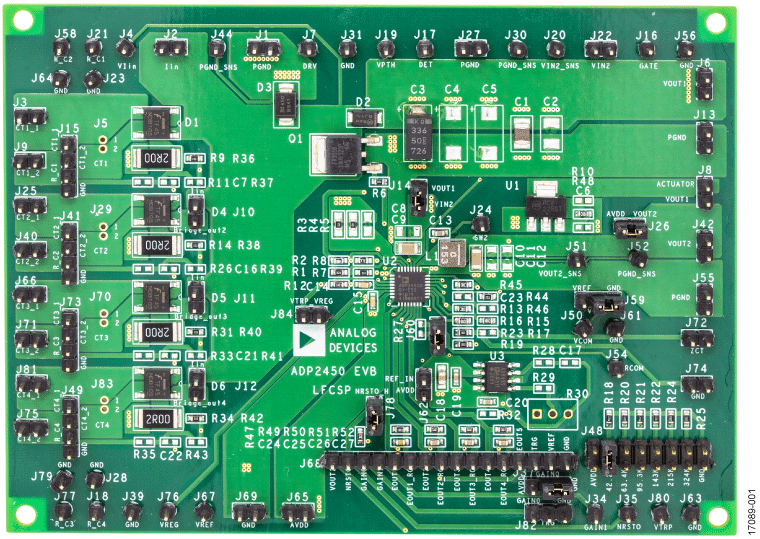

评估套件 (1)
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADP2450ACPZ-1-R7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ACPZ-2-R7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ACPZ-3-R7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ACPZ-4-R7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ACPZ-5-R7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ASTZ-1-R7 | 材料声明 | 质量和可靠性 | 48-Lead LQFP (7mm x 7mm) | |
| ADP2450ASTZ-2-R7 | 材料声明 | 质量和可靠性 | 48-Lead LQFP (7mm x 7mm) | |
| ADP2450ASTZ-3-R7 | 材料声明 | 质量和可靠性 | 48-Lead LQFP (7mm x 7mm) | |
| ADP2450ASTZ-4-R7 | 材料声明 | 质量和可靠性 | 48-Lead LQFP (7mm x 7mm) | |
| ADP2450ASTZ-5-R7 | 材料声明 | 质量和可靠性 | 48-Lead LQFP (7mm x 7mm) | |
| Wafer Fabrication Data |
