ADP2360

50 mA、60 V、高效率降压稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 输入电压范围：4.5 V至60 V
  • 可调输出电压范围：0.8 V至VIN
  • 工厂可编程的固定输出电压选项：3.3 V至5.0 V
  • 连续输出电流最高可达50 mA
  • 可调峰值电流限值最高可达140 mA
  • 脉冲频率调制(PFM)控制
  • 极高效率
    • 90% （VIN = 9 V时），VOUT = 3.3 V， IOUT = 10 mA
    • 87%（VIN = 9 V时），VOUT = 3.3 V， IOUT = 1 mA
  • 低关断电流：<4 µA
  • 低静态电流：12 µA（休眠模式下）
  • 100%占空比工作
  • 欠压闭锁(UVLO)
  • 无需外部补偿
  • 带精密阈值的使能输入
  • 可编程软启动
  • 电源良好输出
  • 热关断(TSD)保护
  • 8引脚LFCSP封装
更多细节
show more Icon

ADP2360是一款高效率、高输入电压、断续导通模式(DCM)同步降压型DC-DC开关稳压器。它可在宽输入电压范围内（4.5 V至60 V）工作，其源连续输出电流最高可达50 mA，是调整空间受限应用中多种电压源功率的理想选择。ADP2360提供可调输出（0.8 V至VIN）或3.3 V和5.0 V工厂可编程的固定输出电压型号。

ADP2360采用具有可调IPEAK 控制功能的单脉冲PFM架构，使输入和输出纹波降至最少。ADP2360具有可调IPEAK电流限值，可对应用工作条件的效率进行优化并实现最小的电感兼容型尺寸。

ADP2360还提供一个电源良好(PG)引脚来指示输出电压何时处于良好状态。其它主要特性包括100%占空比工作、精密使能控制、外部软启动控制、欠压闭锁和热关断。

ADP2360无需外部补偿，而针对固定输出电压选项的解决方案至少需要三个外部元件。ADP2360采用3 mm × 3 mm、8引脚LFCSP封装，工作结温范围为−40°C至+125℃。

应用

  • 4 mA至20 mA环路供电型系统
  • HART调制解调器
  • 楼宇自动化
  • 分布式电源系统
  • 工业控制电源
  • 其它高VIN、低IOUT 系统

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADP2360

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 05/31/2016
英文

ADP2360: 50 mA, 60 V, High Efficiency Buck Regulator Data Sheet (Rev.A)

打开PDF文件

redirect
658.02 K
download

下载 PDF

PDF Vector

PDF

更新 05/31/2016
日文

ADP2360: 50 mA、60 V 高効率 降圧レギュレータ

打开PDF文件

redirect
811.83 K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 05/31/2016
英文
UG-930: Evaluating the ADP2360 DC-to-DC Switching Regulator (Rev.A) redirect icon

290.44 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

非常见问题 1

关于在开关模式电源印刷电路板上放置电感的指南

视频

1

Thumbnail Image

视频

2016-11-28

01:41

Industry 4.0 – Next-Generation Industrial Automation

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADP2360ACPZ-3.3-R7 8-Lead LFCSP (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP2360ACPZ-5.0-R7 8-Lead LFCSP (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP2360ACPZ-R7 8-Lead LFCSP (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

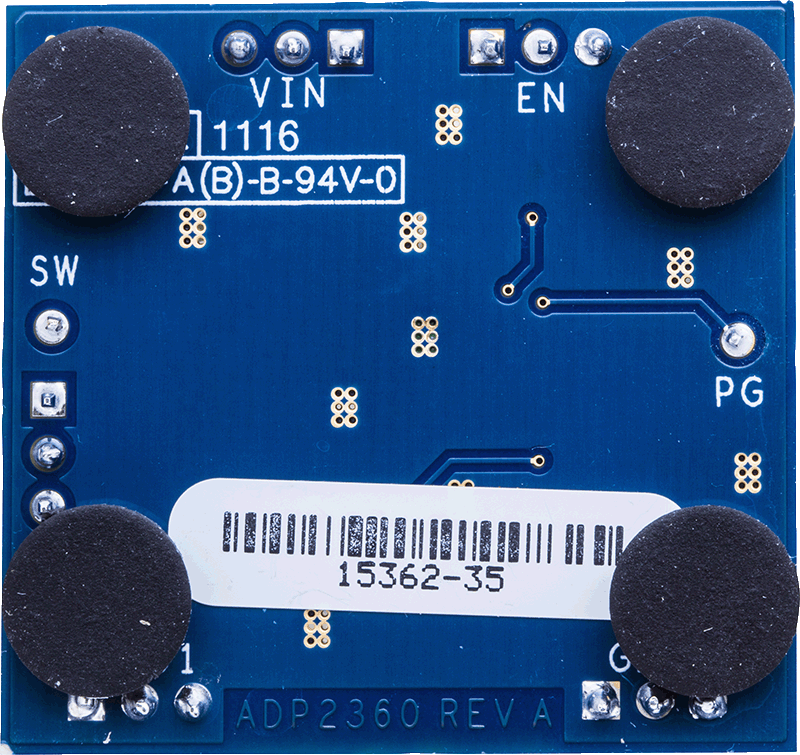

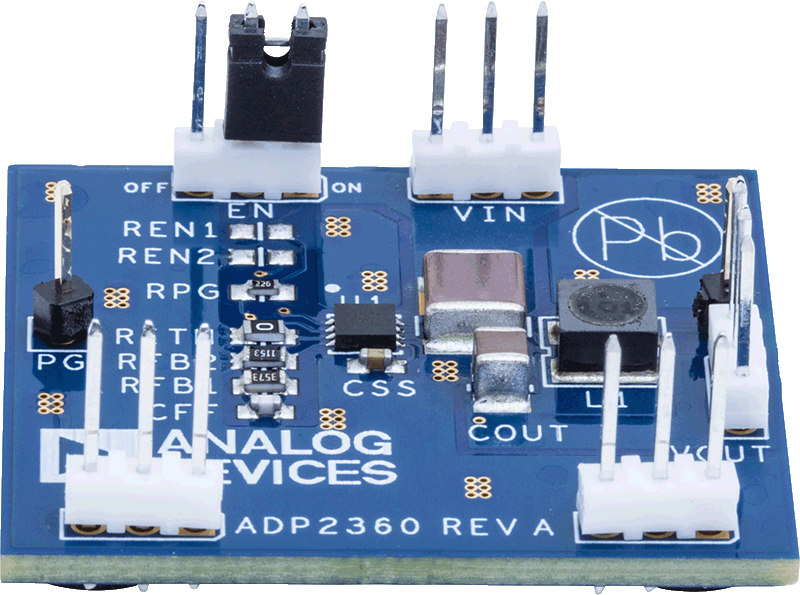

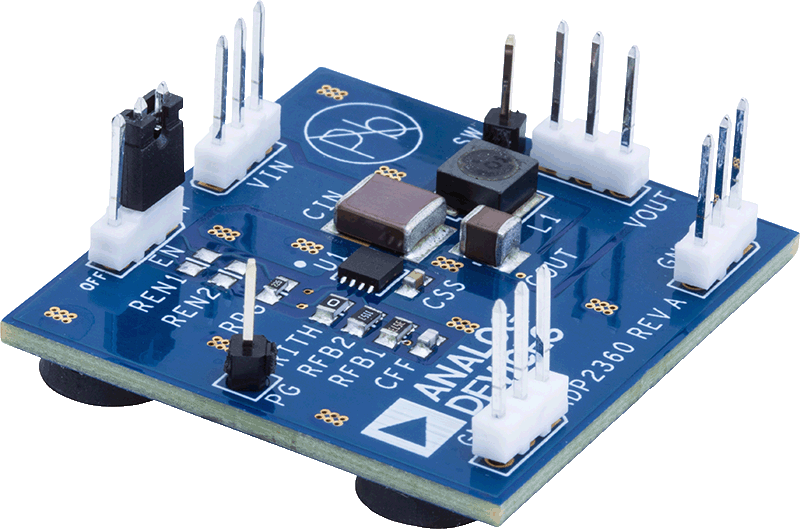

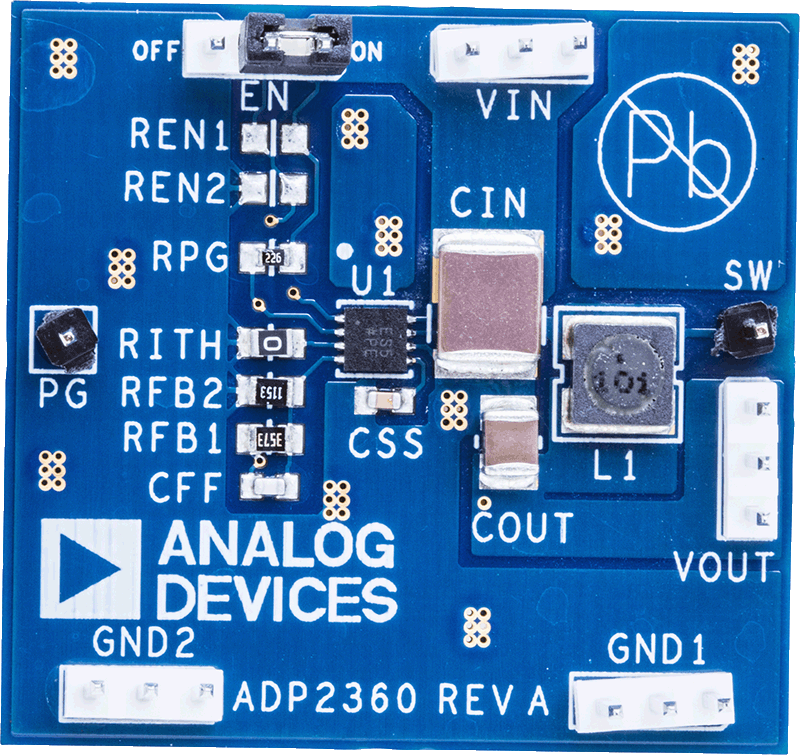

EVAL-ADP2360

ADP2360 评估板

zoom

EVAL-ADP2360

ADP2360 评估板

download icon

下载

 print icon

打印
EVAL-ADP2360
ADP2360 评估板

特性和优点

  • 输入电压范围：4.5 V至60 V
  • 输出电压：3.3 V
  • 电源良好

立即购买 更多内容

产品详情

ADP2360CP-EVALZ评估板用于演示DC-DC转换器ADP2360的功能。

使用此板可评估简单的器件测量结果，例如线性调整率、负载调整率和效率。该评估板提供电源良好输出和其它特性（如软启动时间），最大电感电流可通过更改元件值进行修改。

该产品数据手册提供DC-DC转换器ADP2360的完整规格，使用评估板时应同时参考用户指南UG-930与数据手册。

资料

pdf icon

PDF

UG-930: Evaluating the ADP2360 DC-to-DC Switching Regulator (Rev.A) Download

290.44 K

更多 Arrow image

评估套件1

evaluation kit item images

EVAL-ADP2360

ADP2360 评估板
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

ADP2360 - Step-Down (Buck) Regulators Download
