概览
优势和特点
- 输入电压范围：6 V至60 V
- 片内5 V低压差调节器
- 可选降压/升压模式
- 4.0 V p-p高幅度PWM锯齿波下具有出色的PWM线性度
- FAULT输入兼容AD8450
- COMP输入兼容AD8450
- 可调节频率范围：
50 kHz至300 kHz - 带可调节相移的同步输出或输入
- 可编程最大占空比
- 欲了解更多特性，请参考数据手册
产品详情
ADP1972是一款恒定频率、电压模式、脉冲宽度调制(PWM)控制器，用于降压/升压、DC-DC、异步应用。ADP1972旨在配合外部高电压场效应晶体管(FET)、半桥驱动器和外部控制器件（如AD8450）用于异步电池测试应用。异步器件可在电池充电模式下作为降压转换器使用，并在循环模式下作为升压转换器使用，以便回收输入总线上的电能。ADP1972高电压、VIN电源引脚最高可耐受60 V工作电压，同时降低额外的系统电源电压需求。ADP1972集成诸如精确使能、引脚可选降压/升压工作模式、带可编程相移的内部和外部同步控制、可编程最大占空比，以及可编程峰值打嗝电流限值等功能。
额外保护功能包括软启动（限制启动时的输入浪涌电流）、输入电压欠压闭锁(UVLO)以及热关断(TSD)。ADP1972还集成COMP引脚，可从外部控制PWM操作；还集成FAULT引脚，可在ADP1972发生外部故障条件时对其发送信号以禁用DH和DL输出。
ADP1972采用16引脚TSSOP封装。
应用
- 带循环功能的PWM电池测试系统，包括混合动力汽车、PC和相机电池
- 集成AD8450恒定电压(CV)和恒定电流(CC)监控器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

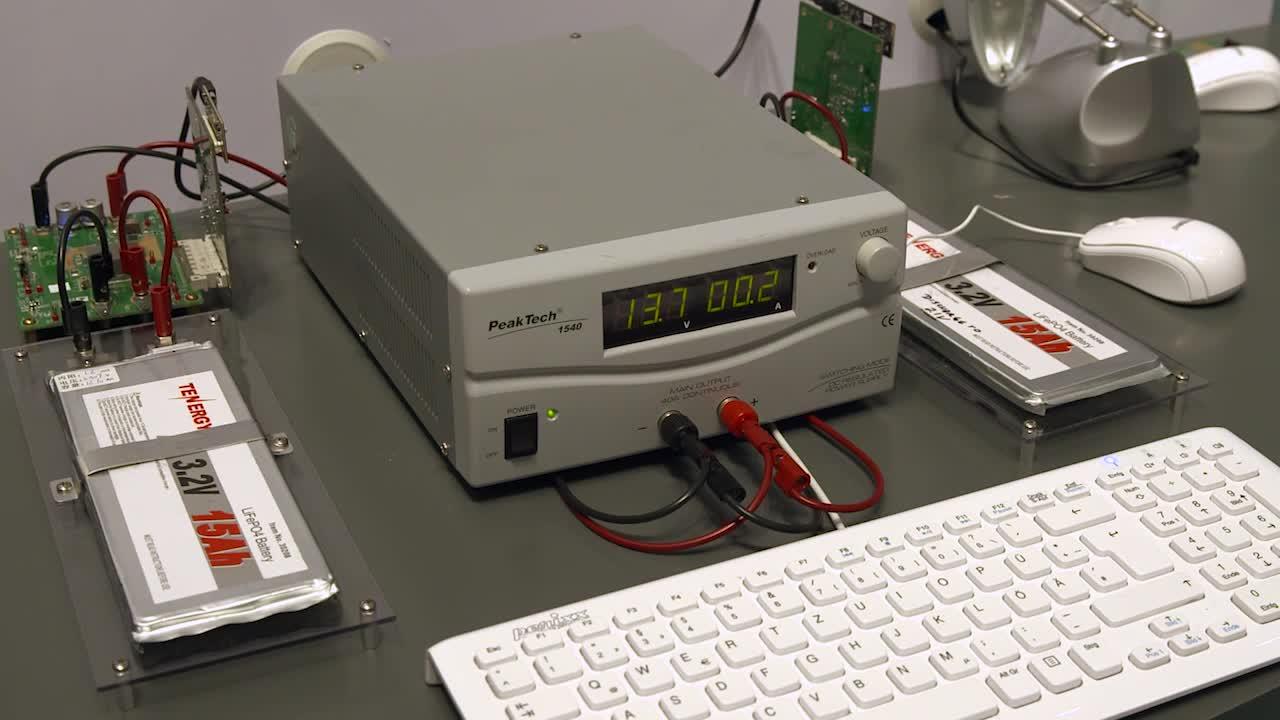

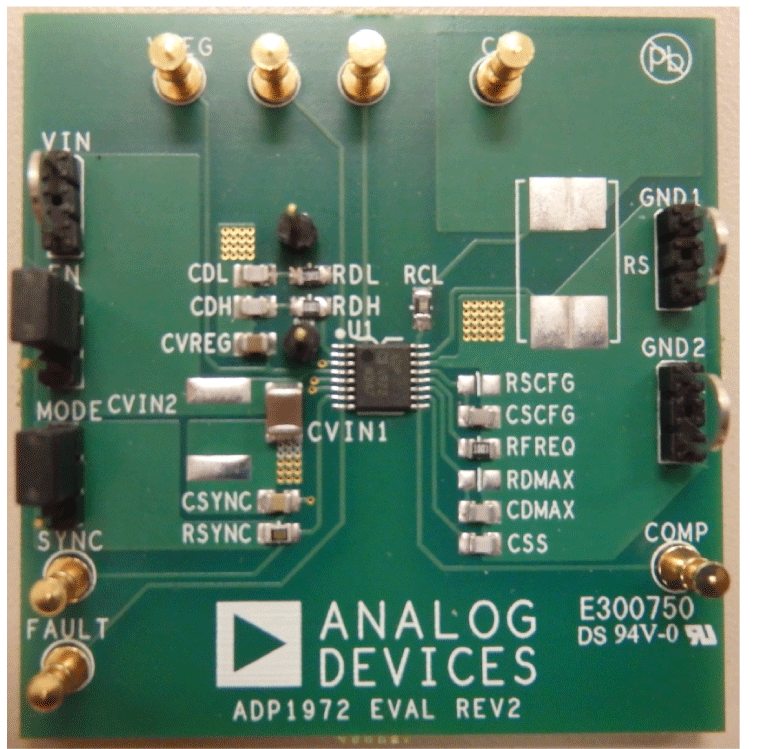

评估套件 (1)
参考资料
-
ADI锂离子电池分容化成测试设备解决方案3/22/2019
-
创新的高效锂离子电池化成及分容检测解决方案6/2/2015
-
支持能量回馈的高能效电池化成/测试系统5/1/2015
-
精密模拟控制器优化高效率锂离子电池制造8/1/2014 模拟对话
