概览
优势和特点
- 带自动切换的集成式恒定电流和电压模式
- 充电和放电模式
- 精密电压和电流测量
- 集成式精密控制反馈模块
- PWM或线性功率转换器的精密接口
- 可编程增益设置
电流检测增益：
26、66、133、200
电压检测增益：
0.2、0.27、0.4、0.8 - 可编程OVP、OCP故障检测
- 均流和电流平衡
- 出色的交流和直流性能
- 欲了解更多特性，请参考数据手册
产品详情
AD8450是一款精密模拟前端，用于电池测试和监控。如图1所示，精密可编程增益仪表放大器(PGIA)测量电池充电/放电电流，而可编程增益差动放大器(PGDA)测量电池电压。内部激光调整电阻网络设置PGIA和PGDA的增益，并在额定温度范围内优化AD8450性能。PGIA增益为：26×、66×、133×和200×。PGDA增益为：0.2×、0.27×、0.4×和0.8×。ISET和VSET输入端的电压用来设置所需的恒定电压(CV)和恒定电流(CC)。CC到CV自动无缝切换。
TTL电平逻辑输入MODE在充电模式和放电模式之间进行选择（高电平为充电，低电平为放电）。模拟输出VCTRL直接与ADI的ADP1972和ADP1974 PWM控制器对接。
AD8450集成电阻可编程过压和过流检测以及均流电路。均流用来在多个电池之间平衡电荷。AD8450通过提供出色的精度、温度范围内的性能、灵活的功能以及整体可靠性简化设计，并具有节省空间的封装。AD8450采用80引脚、14 mm ×14 mm × 1 mm LQFP封装，额定工作温度范围为−40 °C至+85 °C。
应用
- 电池测试和形成
- 电池模块测试
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

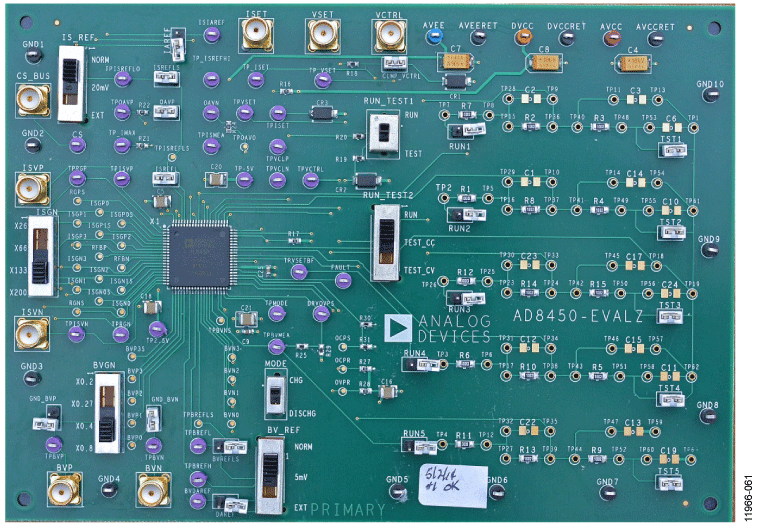

评估套件 (1)
参考资料
-
电池充电器的反向电压保护6/1/2020
-
AN-1319: Compensator Design for a Battery Charge/Discharge Unit Using the AD8450 or the AD8451 (Rev. 0)12/8/2014PDF344 K
-
ADI锂离子电池分容化成测试设备解决方案3/22/2019
-
创新的高效锂离子电池化成及分容检测解决方案6/2/2015
-
支持能量回馈的高能效电池化成/测试系统5/1/2015
-
精密模拟控制器优化高效率锂离子电池制造8/1/2014 模拟对话
工具及仿真模型
SPICE模型
CIR
AD8450 SPICE Macro Model
10.06 K
配套产品推荐
AD8450 配套产品
推荐 Battery Testing and Formation
- For battery testing and formation application: adp1972.
