概览
优势和特点
- 电源输入电压范围：
2.95 V至20 V - 片上偏置调节器
- 输出电压：0.6 V（最小值）
- 0.6 V、±1.0%精度基准电压源
- 支持所有功率级N沟道MOSFET
- 提供三种频率选择：300 kHz、600 kHz和1.0 MHz
- 无需电流检测电阻
- 轻负载条件下可采用省电模式(PSM)工作（仅ADP1875）
- 电阻可编程电流限值
- 欲了解更多特性，请参考数据手册
产品详情
ADP1874/ADP1875均为多功能电流模式同步降压型控制器，采用恒定导通时间、伪固定频率及可编程电流限制、电流控制方案，具备出色的瞬态响应、较佳稳定性和限流保护特性。此外，这些器件还采用谷值电流模式控制架构，能以低占空比实现较佳性能。因此，ADP1874/ADP1875可以驱动所有N沟道功率级，从而调节低至0.6 V的输出电压。
ADP1875是ADP1874的省电模式(PSM)版本，能够以脉冲跳跃方式工作，以便在轻负载时维持输出调节，同时实现更高系统效率（更多信息请参阅“ADP1875省电模式(PSM)”部分）。
ADP1874/ADP1875提供三种频率选项：300 kHz、600 kHz和1.0 MHz，以及PSM选项；因此，非常适合要求2.95V至20V单输入电源电压范围的各种应用。低压偏置通过5 V内部低压差稳压器(LDO)提供。
I此外，这些器件包含软启动编程功能，可限制启动期间来自输入电源的输入浪涌电流，并在预充电输出条件下提供反向电流保护。低端电流检测、电流增益方案、集成升压二极管以及PSM/强制脉冲宽度调制(PWM)选项，可减少外部元件数量并提高功效。

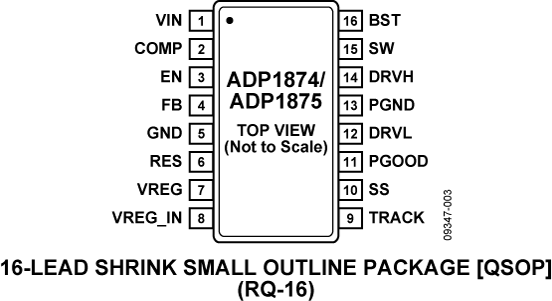

ADP1874/ADP1875在-40°C至+125°C的结温范围内工作，采用16引脚QSOP封装。
应用
- 电信和网络系统
- 中高端服务器
- 机顶盒
- DSP内核电源
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
