概述

  • 固定频率工作:300 kHz、600 kHz,或同步工作:最高1 MHz
  • 电源输入范围:3.0 V至20 V
  • 宽功率级输入范围:1 V至24 V
  • 交错式工作,可采用更小的低成本输入电容
  • 全N沟道MOSFET设计,实现低成本
  • 精度:±0.85%(0°C至70°C)
  • 软启动、热过载、限电流保护
  • 关断电源电流:10 μA
  • 内部线性稳压器
  • 无损耗导通电阻RDSON 限流检测
  • 软启动期间提供反向电流保护,用于处理预充电输出
  • 独立的电源工作正常输出

ADP1829是一款多功能、双通道、交错式、同步、PWM降压控制器,它可以从3.0 V至20 V输入产生两个独立的输出轨,功率输入电压范围为1.0 V至24 V。每个控制器经过配置,可以提供0.6 V至输入电压85%的输出电压,并且其大小适合处理负载点稳压器所用的大型MOSFET。两个通道以180°异相工作,以便减小输入电容的负荷,并允许使用更小的低成本元件。ADP1829非常适合各种高功率应用,如电信、医疗成像、个人计算机、游戏和工业应用中的DSP/处理器内核I/O电源和通用电源等。

ADP1829采用引脚可选的固定开关频率(300 kHz或600 kHz)工作,以便将外部元件的尺寸和成本降至较小。对于噪声敏感应用,它也可以与外部时钟同步,实现300 kHz至1 MHz的开关频率。ADP1829包含下列功能:软启动保护,用来防止启动时输入电源的涌入电流;软启动期间提供反向电流保护,用来处理预充电输出;以及利用外部MOSFET检测的独特可调无损耗限流方案。

对于要求电源时序控制的应用,ADP1829还提供跟踪输入,允许输出电压在启动、关断和故障期间进行跟踪。该特性也可用来实施DDR存储器总线端接。

ADP1829的额定温度范围为−40°C至+125°C结点温度范围,采用32引脚LFCSP封装。

应用

  • 电信和网络系统
  • 医疗成像系统
  • 基站电源
  • 机顶盒
  • 打印机
  • DDR 端接
  • ADP1829
    具有跟踪功能的双通道、交错式、降压DC-DC控制器

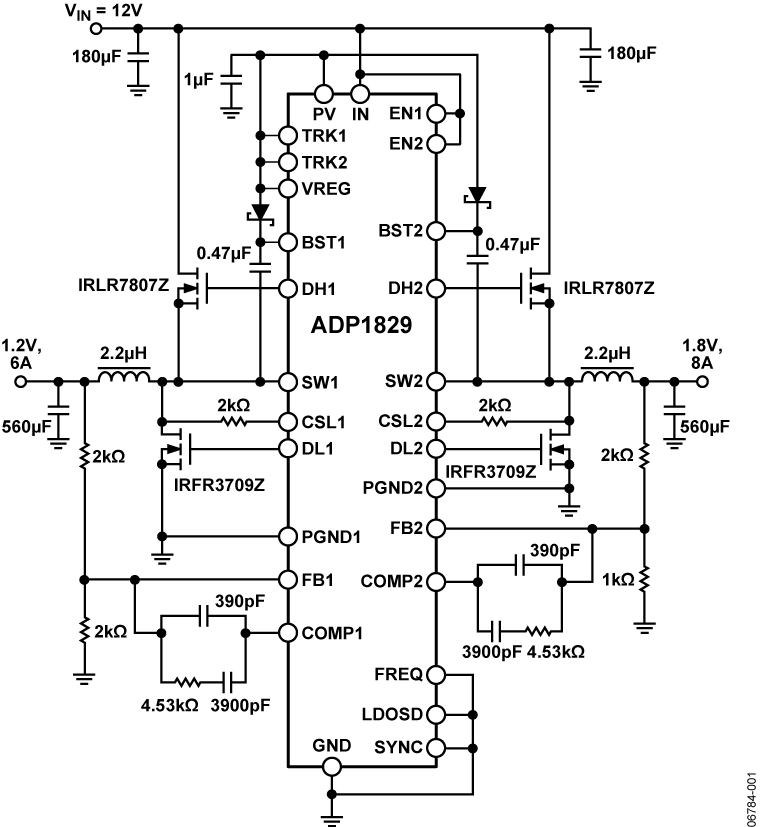

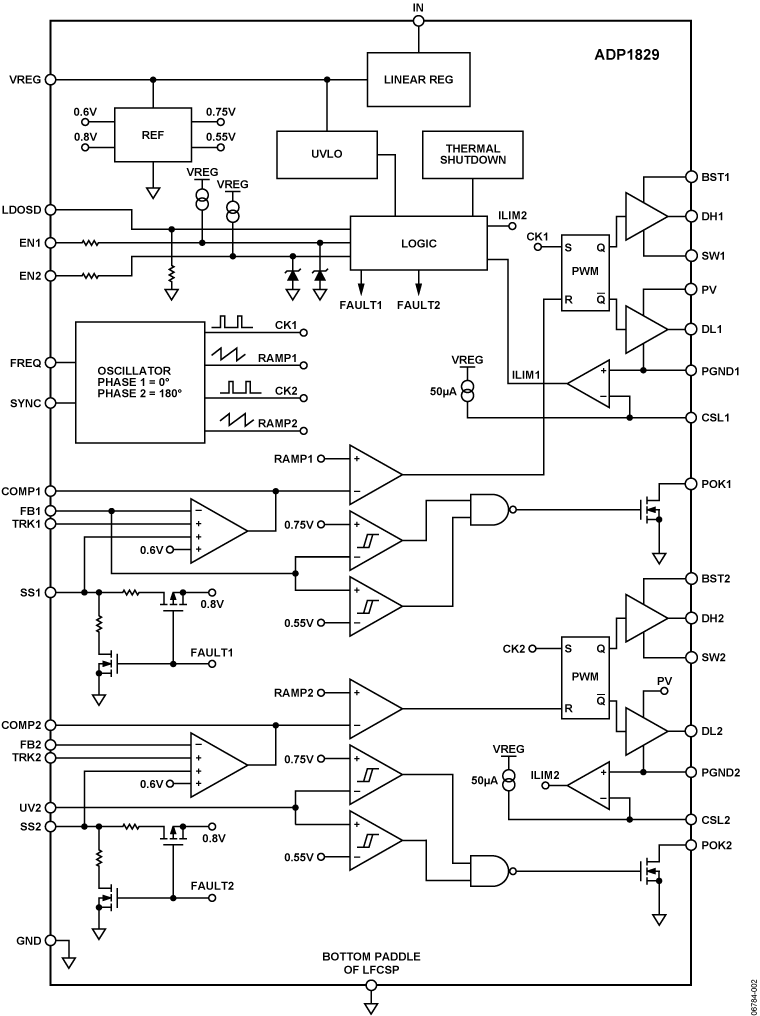

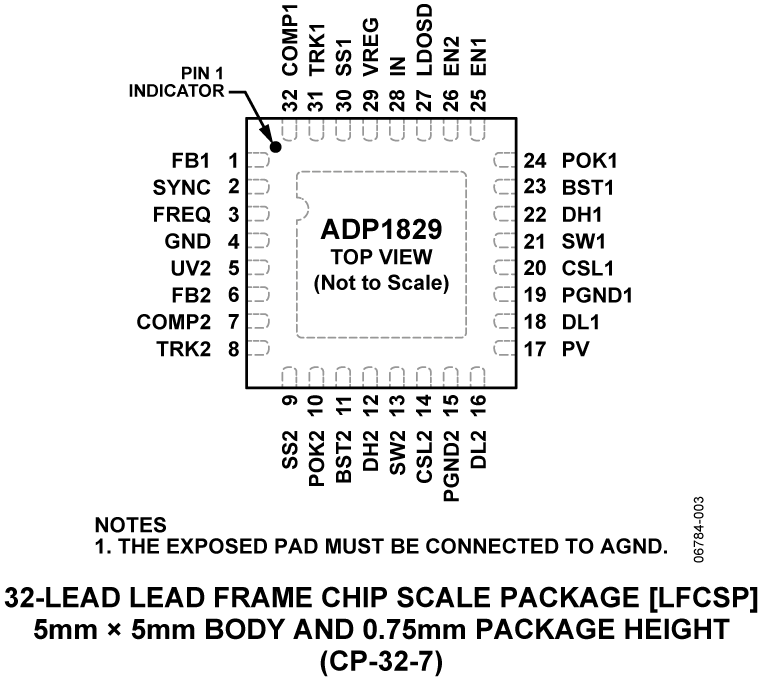

    ADP1829 Circuit Diagram ADP1829 Functional Block Diagram ADP1829 Pin Configuration
