特性
- 电流模式控制器，实现反激式拓扑
- ADP1071-1：可编程LLM或CCM，适合高VIN应用
- ADP1071-2：强制CCM工作
- 可编程斜率补偿
- 集成5 kV隔离（宽体SOIC封装）或3.0 kV（LGA封装）电介质额定绝缘电压，采用ADI公司的iCoupler 专利技术
- 宽电源电压范围
- 原边VDD:高达60 V（仅ADP1071-2）
- 副边 VDD2:高达36 V
- 集成1 A主面MOSFET驱动器
- 用于同步整流的集成1 A辅面MOSFET驱动器
- 集成误差放大器和<1%精密基准电压
- 可编程频率范围：50 kHz至600 kHz
- 占空比箝位限值：85%
- 可编程软启动和预充电负载软启动/li>
- 短路、输出过压和过温保护等保护功能
- 使用MODE引脚的省电LLM（仅ADP1071-1）
- 逐周期输入过流保护
- 具有迟滞特性的精密使能UVLO
- 频率同步
- 安全和法规认证（申请中）
- UL认证
- 1分钟5000 V rms，符合UL 1577（适用于宽体SOIC封装）
- 1分钟3000 V rms，符合UL 1577（适用于LGA封装）
- CSA元件验收通知5A
- VDE合格证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM= 849 V峰值（适用于宽体SOIC封装）
- VIORM= 565 V峰值（适用于LGA封装）CQC认证符合GB4943.1-2011
- 提供16引脚SOIC_W和24引脚LGA封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADP1071-1是一款专为隔离式DC-DC电源设计的PWM电流模式固定频率同步反激式控制器。ADP1071-1/ADP1071-2集成了ADI公司的专有iCouplers，无需庞大的信号变压器和光耦合器，同时降低了系统设计的复杂性、成本，减少了元器件数量，并提高了系统的整体可靠性。ADP1071-1/ADP1071-2在原边和副边均集成了隔离器和驱动器，提供紧凑的系统级设计，在重负载下的效率优于二极管整流反激式转换器。
通过检测副边上的输出电压调节输出，反馈和PWM信号通过 iCouplers在原边和副边之间传输。
ADP1071-1/ADP1071-2提供16L SOIC_W封装，隔离电压额定值为5 kVRMS。ADP1071-2设计适合针对低输入电压应用的隔离式DC-DC应用，且ADP1071-1适合搞输入电压应用，其中直流输入电压可超过60V。
ADP1071-1/ADP1071-2提供输入电流保护、输出过压保护(OVP)、欠压闭锁(UVLO)、带可调迟滞功能的精密使能、过温保护(OTP)和轻负载省电模式(LLM)等特性。
应用：
- 隔离式DC/DC或AC/DC电源转换
- 电信、工业
- 小型蜂窝
- PoE供电设备
- 企业交换机/路由器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP1071-2
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
应用笔记
-
全部
-
英文
-
日文
-
中文
数据手册
2
用户手册
3
857.45 K
716.15 K
813.91 K
应用笔记
3
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
视频
3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP1071-2ACCZ |
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
|
|
|
| ADP1071-2ACCZ-R7 |
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
|
|
|
| ADP1071-2ACCZ-RL |
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
|
|
|
| ADP1071-2ARWZ |
16-Lead SOIC Wide
|
|
|
| ADP1071-2ARWZ-R7 |
16-Lead SOIC Wide
|
|
|
| ADP1071-2ARWZ-RL |
16-Lead SOIC Wide
|
|
- ADP1071-2ACCZ
- 引脚/封装图-中文版
-
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1071-2ACCZ-R7
- 引脚/封装图-中文版
-
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1071-2ACCZ-RL
- 引脚/封装图-中文版
-
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1071-2ARWZ
- 引脚/封装图-中文版
-
16-Lead SOIC Wide
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1071-2ARWZ-R7
- 引脚/封装图-中文版
-
16-Lead SOIC Wide
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1071-2ARWZ-RL
- 引脚/封装图-中文版
-
16-Lead SOIC Wide
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 1, 2024
- 24_0110
Data Sheet Correction for ADP1071-1/ADP1071-2
ADP1071-2ACCZ
量产
ADP1071-2ACCZ-R7
量产
ADP1071-2ACCZ-RL
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 1, 2024
- 24_0110
Data Sheet Correction for ADP1071-1/ADP1071-2
ADP1071-2ACCZ
量产
ADP1071-2ACCZ-R7
量产
ADP1071-2ACCZ-RL
量产
软件和型号相关生态系统

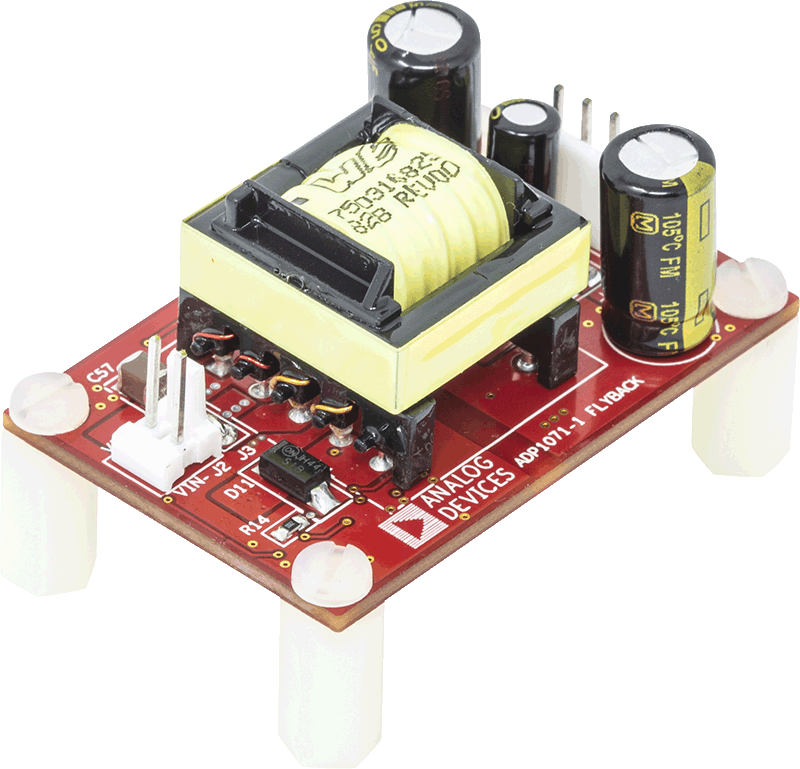

评估套件 1
EVAL-ADP1071-2
ADP1071-2 评估板
产品详情
ADP1071-2EBZ3.3V 评估板使用户可评估电源应用中的 ADP1071-2。
ADP1071-2EBZ3.3V 评估板设置为隔离电源单元（PSU），额定负载为3.3 Vdc 3 A，电压源范围为 36 Vdc 至 60 Vdc。还有 8.0 Vdc、10 mA 辅助输出。转换器的操作处于连续导电模式（CCM）。
所有连接器和多个测试点均可轻松访问 ADP1071-2 的所有关键电路节点和引脚。
多个测试点均可轻松访问 ADP1071-2 的所有关键电路节点和引脚。
有关 ADP1071-2 的完整数据，请参见 ADI 公司的 ADP1071-2 数据手册，该手册在使用评估板时必须与本用户指南一并参考。
