AD9959:内置10位DAC的4通道500 MSPS DDS评估板。 (Rev. B)11/23/2004PDF866 kB
概览
优势和特点
- 4个同步DDS通道(500 MSPS)
- 通道间独立的频率/相位/幅度控制
- 频率/相位/幅度变化的延迟匹配
- 出色的通道间隔离(>65 dB)
- 线性频率/相位/幅度扫描功能
- 高达16级频率/相位/幅度调制(引脚可选)
- 4个集成式10位数模转换器(DAC)
- 单独可编程DAC满量程电流
- 频率调谐分辨率:0.12 Hz或以上
- 14位相位偏移分辨率
- 10位输出幅度调整分辨率
- 串行I/O端口接口(SPI)具有增强数据吞吐量
- 软件/硬件控制省电功能
- 双电源供电(1.8 V DDS内核/3.3 V串行I/O)
- 多器件同步
- 可选4×至20× REFCLK乘法器(PLL)
- 可选REFCLK晶体振荡器
- 56引脚LFCSP封装
产品详情
AD9959由四个直接数字频率合成器(DDS)内核构成,每个通道均可提供独立的频率、相位和幅度控制。这种灵活性可用于校正信号之间由滤波、放大等模拟处理或PCB布局失配而引起的不平衡问题。由于所有通道共享一个公共系统时钟,因此它们具有固有的同步性,支持多个设备的同步。
AD9959可以执行高达16阶的频率、相位或幅度调制(FSK、PSK、ASK)。通过将数据施加到模式引脚,可执行调制。此外,AD9959还支持线性频率、幅度或相位扫描,适合雷达、仪器仪表等应用。
AD9959的串行I/O端口可支持多种配置,提供了极大的灵活性。与ADI公司以往DDS产品中提供的SPI工作模式类似,串行I/O端口提供SPI兼容工作模式,。四个数据引脚(SDIO_0/ SDIO_1/SDIO_2/SDIO_3)对应串行I/O的四种可编程模式,从而提供了灵活性。
AD9959采用高级DDS技术,可在低功耗下提供高性能。这款器件集成了四个具有卓越宽带和窄带SFDR性能的高速10 bit DAC。每个通道均具有专用的32 bit频率调谐字、14 bit相位偏移和10 bit输出比例乘法器。
DAC输出以电源电压为参考源,必须经由电阻或AVDD中心抽头变压器连接到AVDD。每个DAC均具有各自的可编程基准源,用于实现每个通道不同的满量程电流。
当使用REFCLK作为输入,并由DAC提供输出时,这款DDS可用作高分辨率分频器。所有通道共用REFCLK输入源,REFCLK输入源可被直接驱动,或与高达最大值500 MSPS的内置REFCLK乘法器(PLL)配合使用。PLL倍增因数的可编程范围为4~20,步进为整数。REFCLK输入还具有振荡电路,可将外部晶振用作REFCLK源。晶振的频率必须在20 MHz与30 MHz之间。晶振可与REFCLK乘法器配合使用。

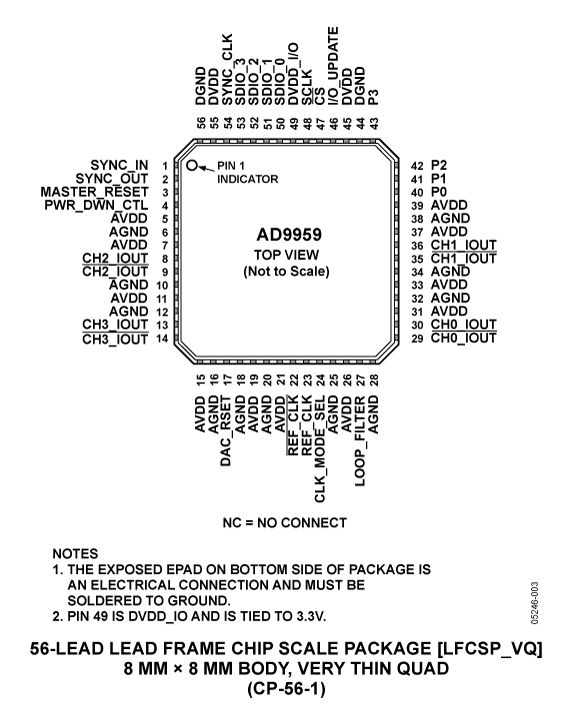

AD9959采用节省空间的56引脚LFCSP封装。DDS内核(AVDD和DVDD引脚)采用1.8 V电源供电。数字I/O接口(SPI)在3.3 V电压下工作,并需要将DVDD_I/O(引脚49)连接至3.3 V电压。
AD9959可在-40°C~+85°C的工业温度范围内工作。
应用
- 捷变本振(LO)频率合成
- 相控阵雷达/声纳
- 仪器仪表
- 同步时钟
- 用于AOTF(声光可调滤波器)的RF源
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
AN-280: Mixed Signal Circuit Technologies2/14/2015PDF2101 kB
-
AN-769: 基于AD9540产生多时钟输出 (Rev. 0)8/26/2010PDF130 kB
-
AN-237: 放大器直接数字频率合成的DAC选型器应用漫谈 (Rev. 0)3/1/2010PDF1156 kB
-
AN-953: 具可编程模数的直接数字频率合成器(DDS) (Rev. 0)9/29/2009PDF99 kB
-
AN-605: 同步多个基于DDS的频率合成器AD9852 (Rev. A)9/25/2009PDF0
-
AN-939: 利用AD9912的超奈奎斯特频率操作得到高RF输出信号 (Rev. 0)10/29/2007PDF0
-
AN-927: 确定杂散来源是DDS/DAC还是其他器件(例如开关电源)[中文版] (Rev. 0)7/12/2007PDF234 kB
-
AN-837: 基于DDS的时钟抖动性能与DAC重构滤波器性能的关系[中文版] (Rev. 0)12/28/2006PDF416 kB
-
AN-823: 时钟应用中的直接数字频率合成器[中文版] (Rev. 0)10/12/2006PDF303 kB
-
AN-851: 一种WiMax双下变频IF采样接收机设计方案[中文版] (Rev. 0)7/26/2006PDF421 kB
-
AN-345: 低频和高频电路接地12/6/2004PDF823 kB
-
AN-632: 利用AD9951 DDS作为ADN2812连续速率CDR的捷变参考时钟以提供数据速率 (Rev. 0)9/25/2003PDF298 kB
-
AN-342: 高速、高精度处理模拟信号[中文版] (Rev. 0)10/10/2002PDF466 kB
-
AN-557: 实验者项目: (Rev. 0)10/2/2002PDF942 kB
-
AN-419: 用于完整的直接数字频率合成器AD9850的分立、低相位噪声、125MH晶振 (Rev. A)10/2/2002PDF216 kB
-
AN-423: 直接数字频率合成器AD9850的幅度调制 (Rev. A)10/2/2002PDF159 kB
-
AN-587: 同步多个基于DDS的频率合成器AD9850/AD9851 (Rev. 0)9/26/2002PDF724 kB
-
AN-543: 利用ADSP-2181 DSP和AD9850直接数字频率合成器产生高质量、全数字RF频率调制 (Rev. A)9/12/2002PDF335 kB
-
• AN-543 - Stereo FM Transmitter
UNDEFINED -
• AN-543 - Stereo FM Transmitter
-
AD9959评估板数据手册 (Rev. 0)10/6/2005PDF1530 kB
-
FAQs3/10/2020
-

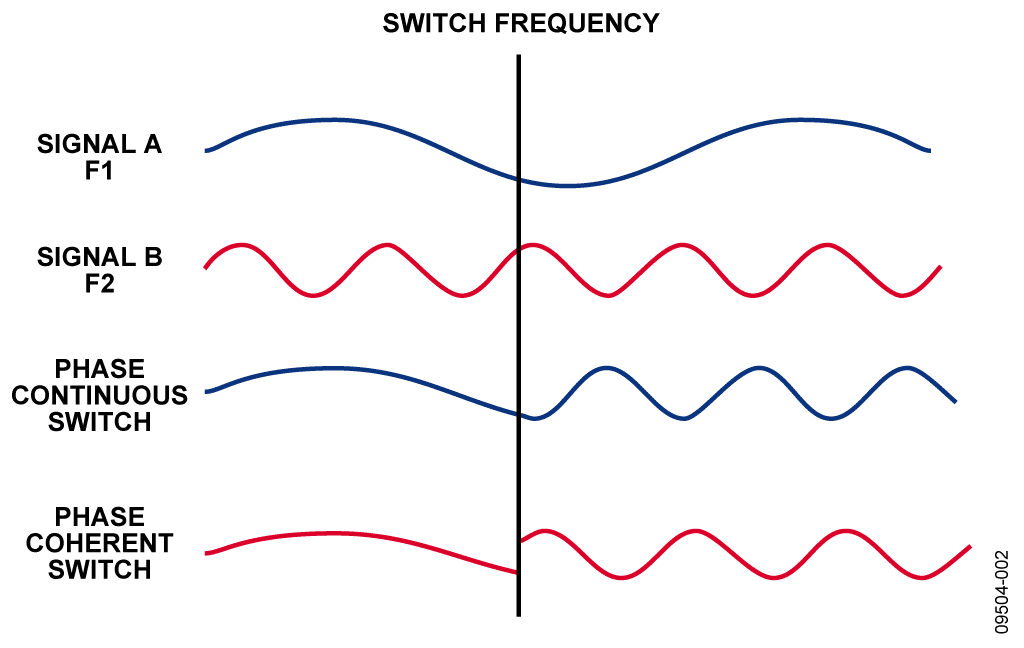

利用多通道 DDS 实现相位 相干 FSK 调制11/1/2010 模拟对话
-
