概览

优势和特点

  • 低相位噪声锁相环(PLL)
  • 片上VCO调谐范围:2.53 GHz~2.95 GHz
  • 自动和手动参考信号切换/保持模式
  • 可选择零延迟工作
  • 4组共12个1.6 GHz LVPECL/CMOS输出
  • 每组输出端包含一个1~32分频器,具有相位延迟
  • SPI与I2C兼容控制端口
  • 非易失性EEPROM,可保存配置

产品详情

AD9520-01可提供多路输出的时钟分配功能,具有亚皮秒抖动性能,并且片上集成PLL和VCO。VCO的调谐范围为 2.53 GHz~2.95 GHz,也可以使用高达2.4 GHz的外部3.3 V/5 V VCO/VCXO。

AD9520的串行接口支持SPI与I2C®端口。片上EEPROM可通过串行接口进行编程,并能存储用于上电与芯片复位的用户定义的寄存器设置。

AD9520具有12个LVPECL输出,分成4组。任意一个1.6 GHz LVPECL输出都可被配置为两个250 MHz CMOS输出。

每组输出端都包含分频器,可设置1~32的分频比和相位(粗延迟)。

AD9520采用64引脚LFCSP封装,3.3 V单电源供电。采用外接VCO时,工作电压范围可扩展至5.5 V。独立的输出驱动器的电源电压为2.375 V~3.465 V。

AD9520可在-40°C~+85°C的工业温度范围工作。

1 在数据手册中,AD9520通常用来指代AD9520系列的所有成员。如果使用AD9520-0,则指AD9520系列中的某个特定型号。

应用

  • 低抖动、低相位噪声时钟分配
  • 时钟产生与转换,符合SONET、10Ge、10G FC,以及其它10 Gbps协议
  • 前向误差校正(G.710)
  • 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
  • 高性能无线收发器
  • 自动测试设备(ATE)与高性能仪器仪表
  • 宽带基础设施

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

软件代码及系统需求

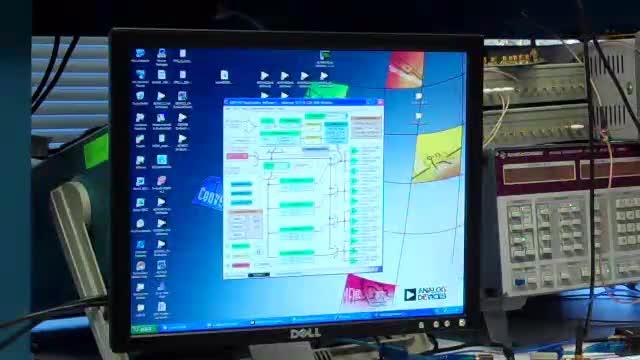

评估软件
