概览

优势和特点

  • 窄带SFDR > 72 dB
  • 电源电压范围:2.3 V至5.5 V 电源供电
  • 输出频率最高达37.5 MHz
  • 正弦波输出/三角波输出
  • 片上集成比较器
  • 式SPI接口
  • 扩展温度范围:−40°C至+105°C
  • 掉电选项
  • 功耗:20 mW(3 V时)
  • 20引脚TSSOP

产品详情

AD9834是一款75 MHz、低功耗DDS器件,能够产生高性能正弦波和三角波输出。其片内还集成一个比较器,支持产生方波以用于时钟发生。当供电电压为3 V时,其功耗仅为20 mW,非常适合对功耗敏感的应用。

AD9834提供相位调制和频率调制功能。频率寄存器为28位;时钟速率为75 MHz,可以实现0.28 Hz的分辨率。同样,时钟速率为1 MHz时,AD9834可以实现0.004 Hz的分辨率。影响频率和相位调制的方法是通过串行接口加载寄存器,然后通过软件或FSELECT/PSELECT引脚切换寄存器。

AD9834通过一个三线式串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作,并且与DSP和微控制器标准兼容。

该器件采用2.3 V至5.5 V电源供电。模拟和数字部分彼此独立,可以采用不同的电源供电;例如,AVDD可以是5 V,而DVDD可以是3 V。

AD9834具有掉电引脚(SLEEP),支持从外部控制掉电模式。器件中不用的部分可以掉电,以将功耗降至最低。例如,在产生时钟输出时,可以关断DAC。

该器件采用20引脚TSSOP封装。

应用

  • 频率刺激/波形产生
  • 频率相位调谐和调制
  • 低功耗RF/通信系统
  • 液体和气流测量
  • 传感器应用:接近度、运动和缺陷检测
  • 测试与医疗设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

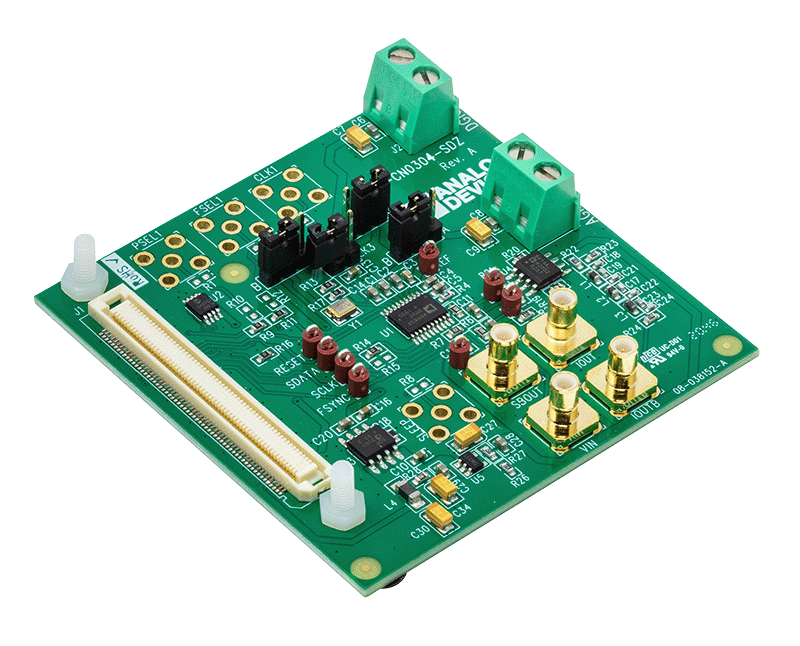

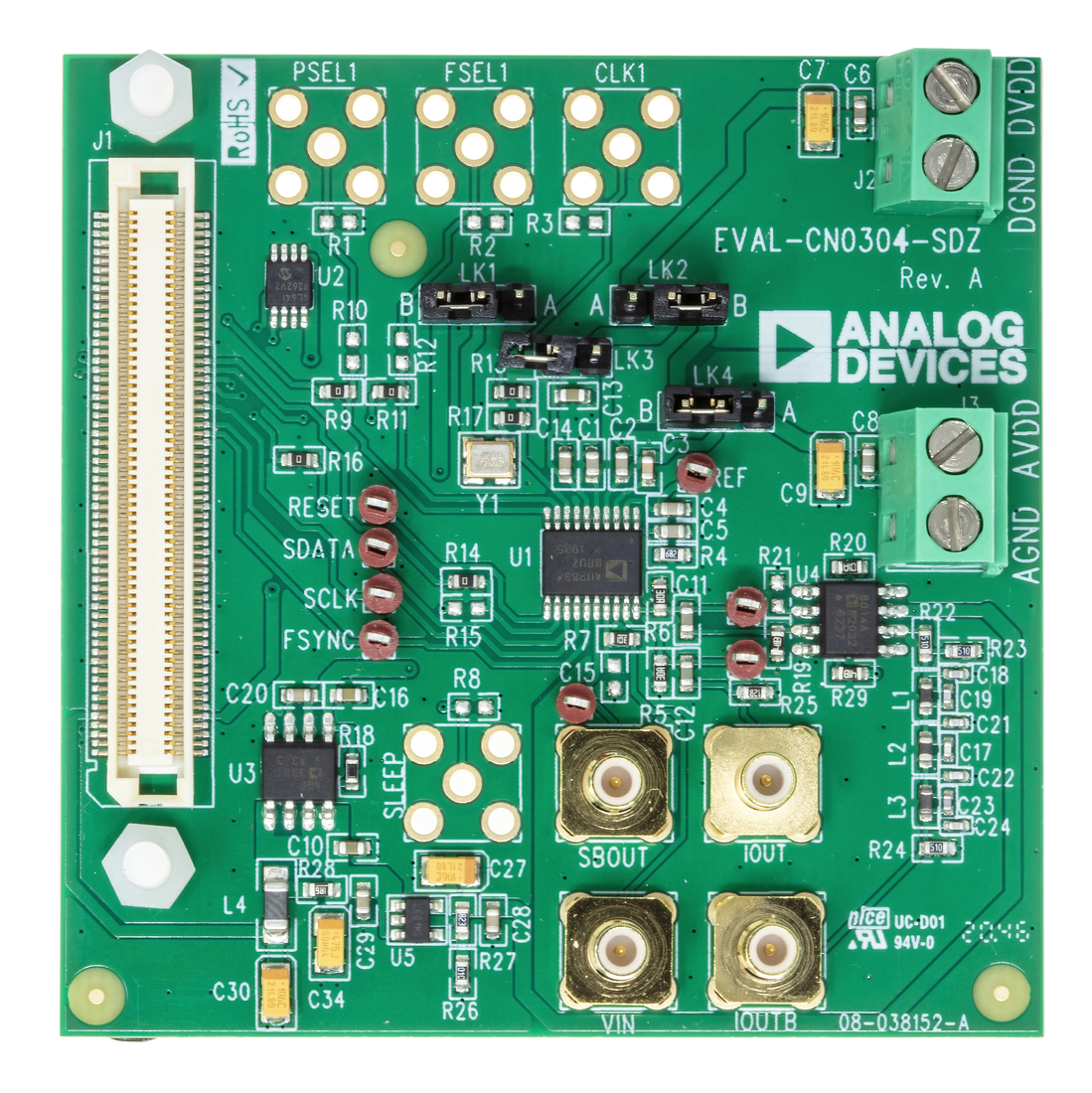

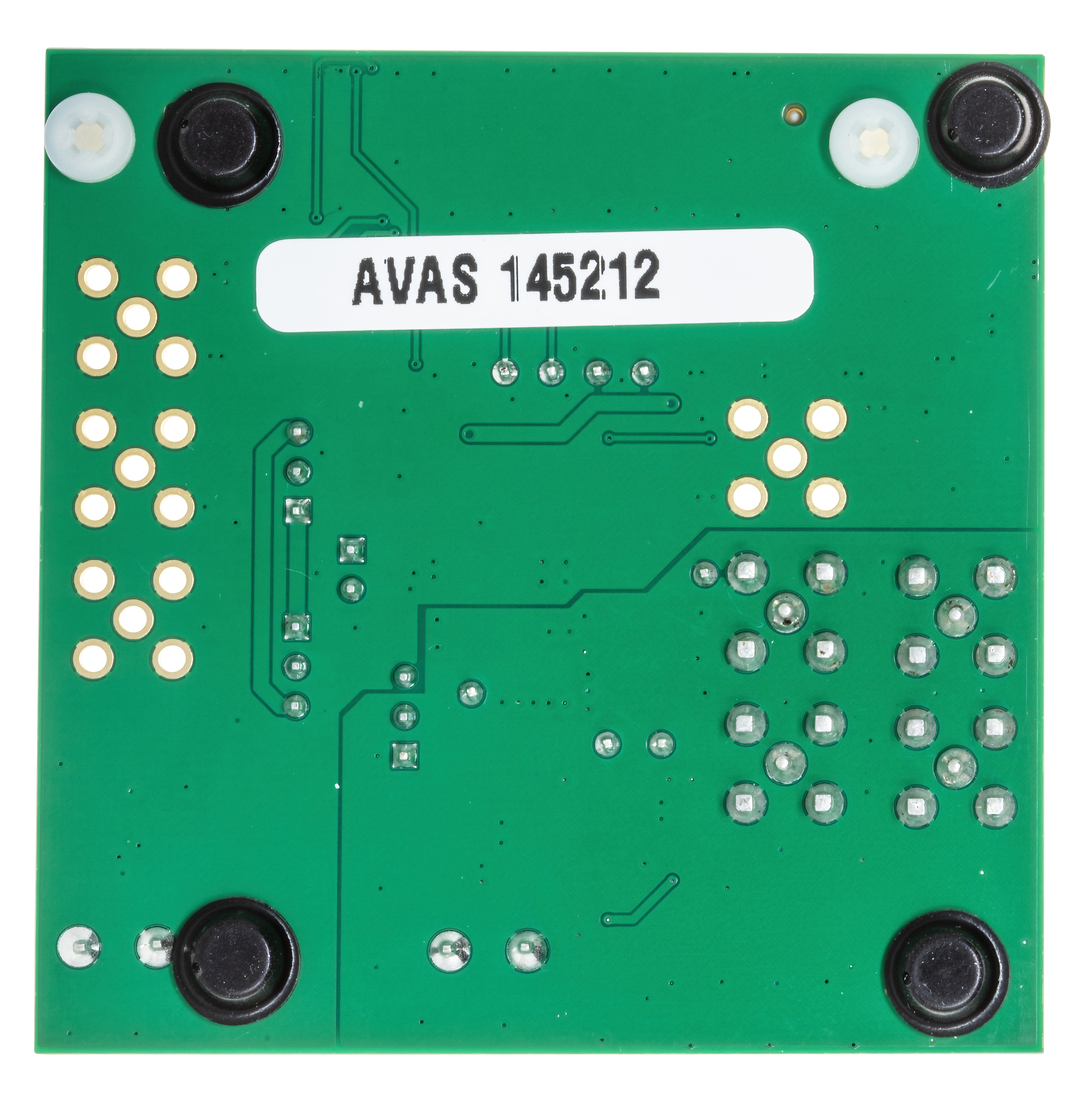

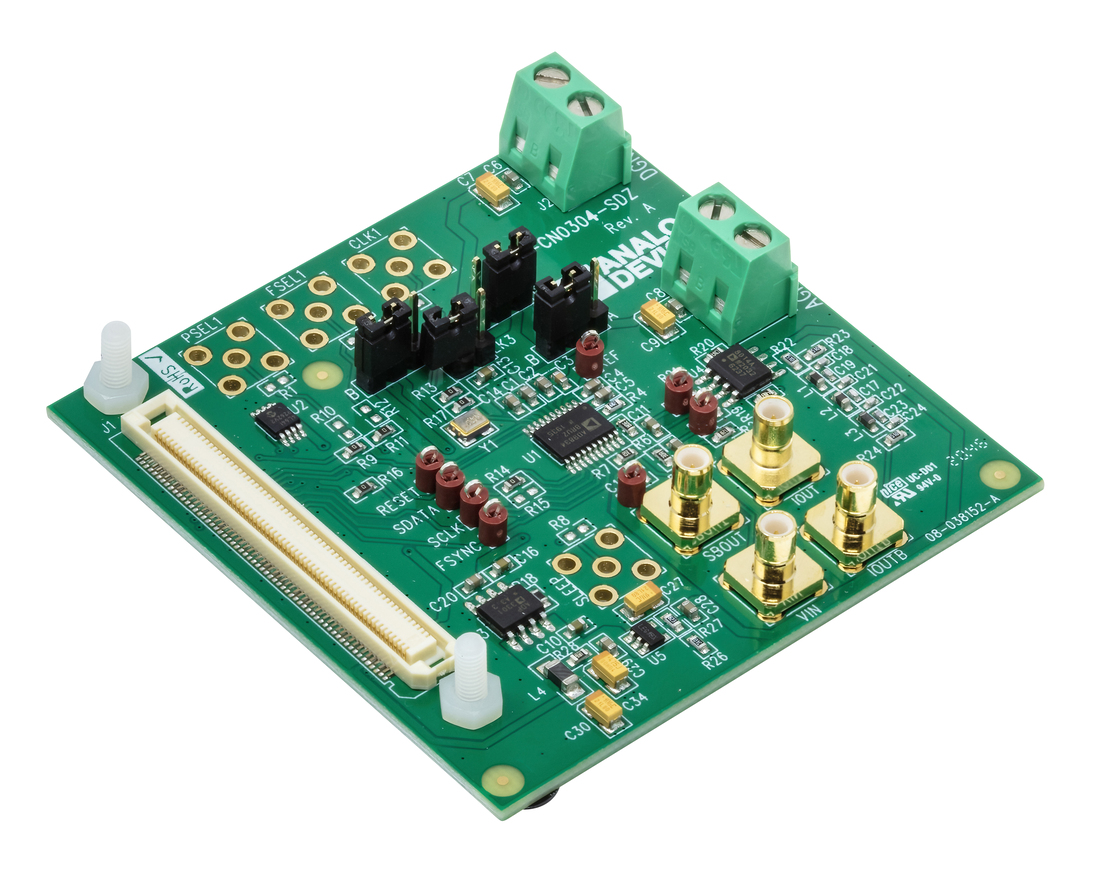

评估套件 (1)

文档

应用笔记 (51)

工具及仿真模型

设计工具

ADIsimDDS (直接数字频率合成)

ADIsimDDS利用数学公式确定和说明选定器件的整体性能。ADIsimDDS根据参考时钟频率和所需的输出频率计算所需的FTW。该工具还可用于估算整体频谱性能,允许用户探讨外部重构滤波器的效应。

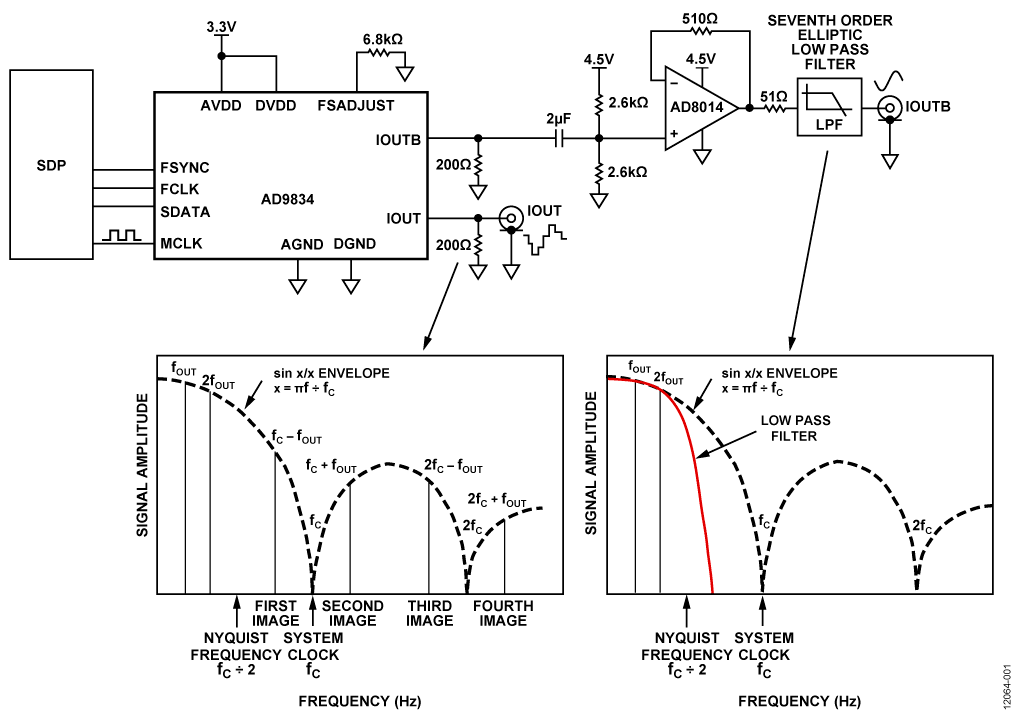

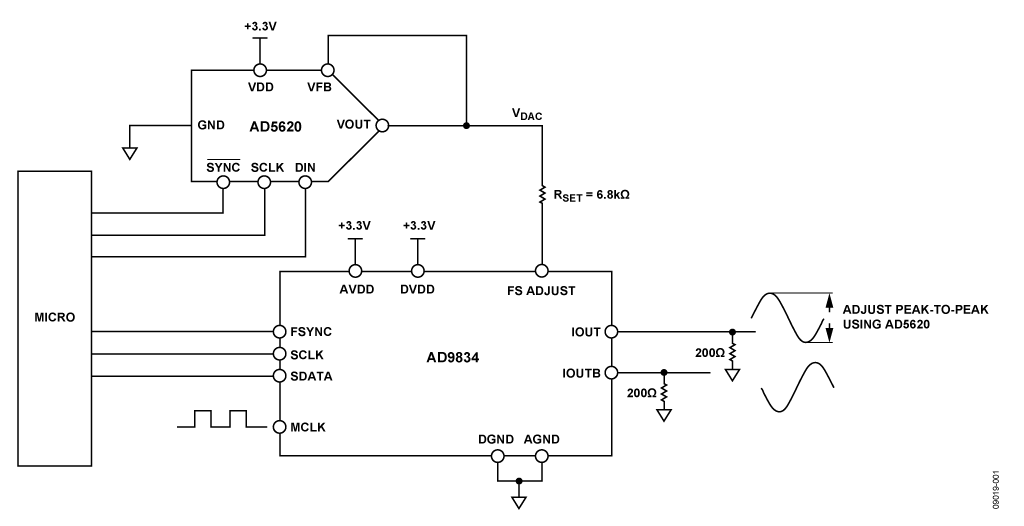

参考电路 (2)
