AD9838

量产

11 mW功耗、2.3 V至5.5 V的完整DDS

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 2.3 V至5.5 V电源供电
  • MCLK速率：16 MHz（B级），5 MHz（A级）
  • 输出频率高达8 MHz
  • 正弦波/三角波/方波输出
  • 片上集成比较器
  • 3线SPI接口
  • 扩展温度范围：−40°C至+125°C
  • 关断选项
  • 当供电电压为2.3 V时，功耗为11 mW
  • 20引脚LFCSP封装

AD9838是一款低功耗DDS器件，能够产生高性能正弦波和三角波输出。其片内还集成一个比较器，支持产生方波以用于时钟发生。当供电电压为2.3 V时，其功耗仅为11 mW，非常适合对功耗敏感的应用。

AD9838提供相位调制和频率调制功能。频率寄存器为28位；时钟速率为16 MHz时，可以实现0.06 Hz的分辨率；而时钟速率为5 MHz时，则可以实现0.02 Hz的分辨率。配置频率和相位调制的方法是通过串行接口加载寄存器，然后通过软件或FSELECT/PSELECT引脚切换寄存器。

AD9838通过一个3线串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。

该器件采用2.3 V至5.5 V电源供电。模拟和数字部分彼此独立，可以采用不同的电源供电；例如，AVDD可以是5 V，而DVDD可以是3 V。

AD9838具有关断引脚(SLEEP)，支持从外部控制关断模式。器件中不用的部分可以关断，以将功耗降至低点。例如，在产生时钟输出时，可以关断DAC。

AD9838采用20引脚LFCSP_WQ封装。

应用
- 频率激励/波形发生
- 频率相位调谐和调制
- 低功耗RF/通信系统
- 液体和气流测量
- 传感器应用：接近度、运动和缺陷检测
- 测试与医疗设备

AD9838
11 mW功耗、2.3 V至5.5 V的完整DDS

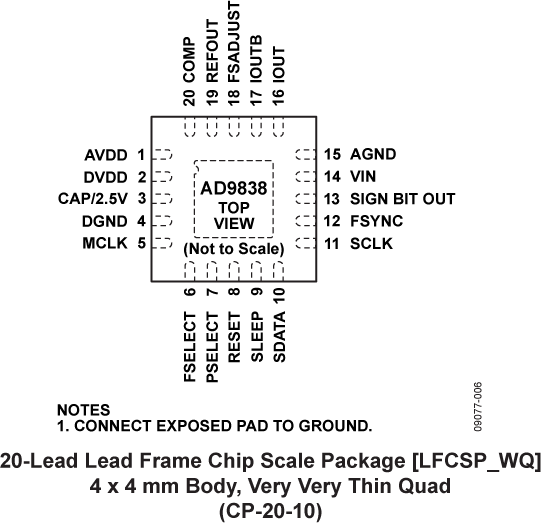

AD9838 Functional Block Diagram AD9838 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

AD9838参考代码

器件驱动器 4

评估套件
EVAL-AD9838
AD9838 评估板

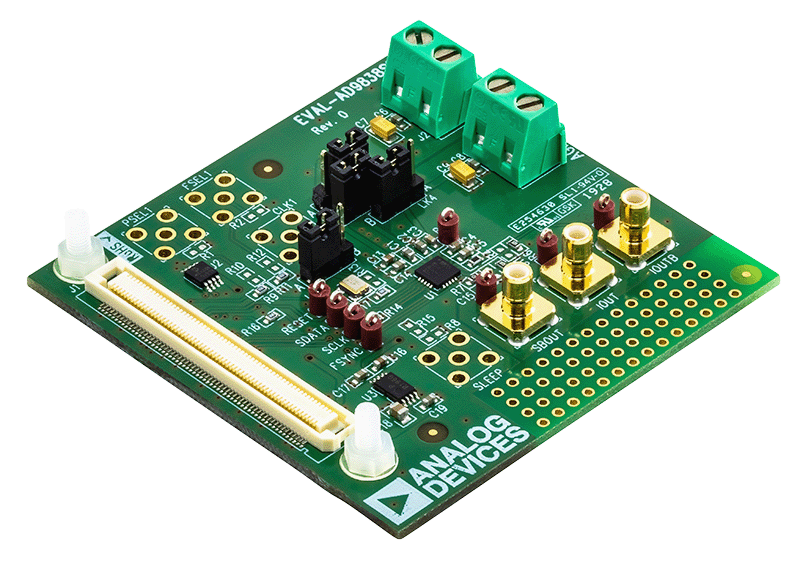

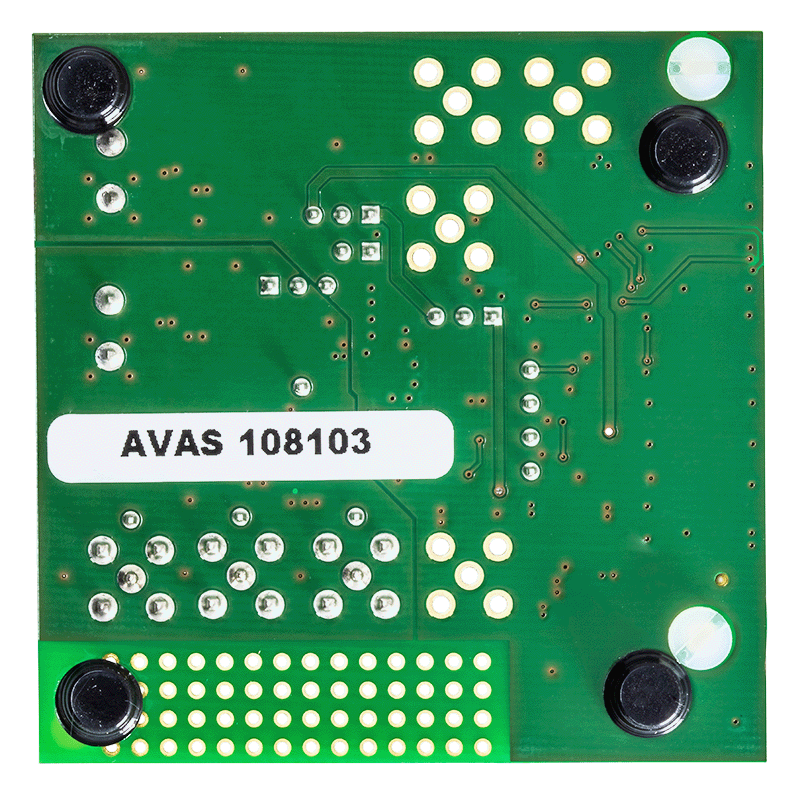

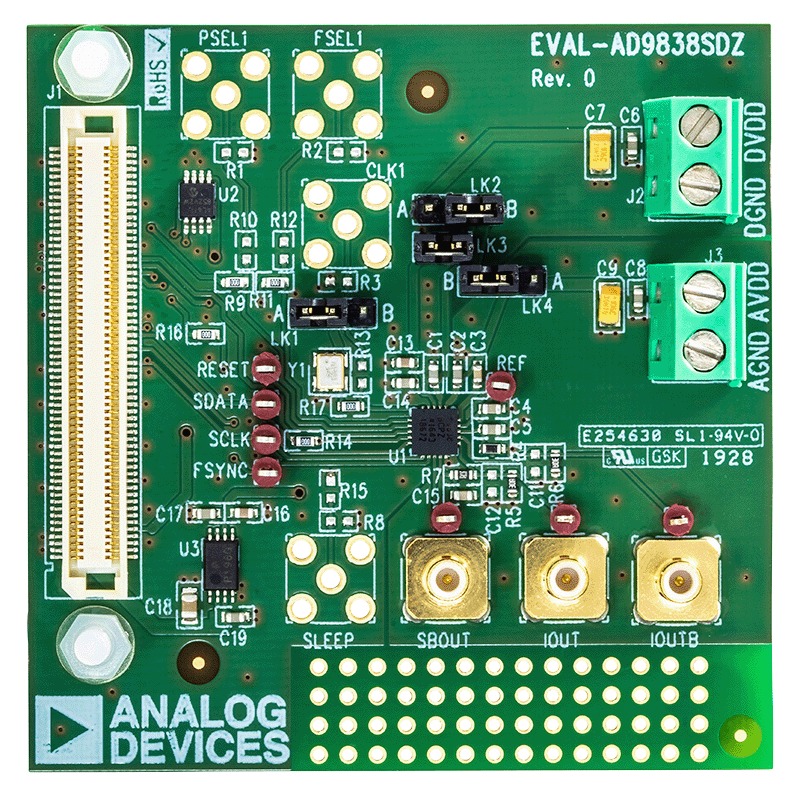

EVAL-AD9838SDZ Evaluation Board EVAL-AD9838SDZ Evaluation Board - Top View EVAL-AD9838SDZ Evaluation Board - Bottom View
