AD9837

量产

低功耗、8.5 mW、2.3 V至5.5 V可编程波形发生器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 数字可编程频率和相位
  • 功耗：8.5 mW（2.3 V时）
  • MCLK速率：16 MHz（B级），5 MHz（A级）
  • 28位分辨率：0.06 Hz（16 MHz参考时钟）
  • 正弦波/三角波/方波输出
  • 2.3 V至5.5 V电源供电
  • 三线式SPI接口
  • 扩展温度范围：–40°C至+125°C
  • 关断选项
  • 10引脚LFCSP封装

AD9837是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。各种类型的检测、致动和时域反射(TDR)应用都需要波形发生器。输出频率和相位可通过软件进行编程，调整简单。频率寄存器为28位：时钟速率为16 MHz时，可以实现0.06 Hz的分辨率；而时钟速率为5 MHz时，则可以实现0.02 Hz的分辨率。

AD9837通过一个3线串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。该器件采用2.3 V至5.5 V电源供电。

AD9837具有关断(SLEEP)功能。器件中不用的部分可以关断，以将功耗降至低点。例如，在产生时钟输出时，可以关断DAC。

AD9837采用10引脚LFCSP_WD封装。

应用
- 频率激励/波形发生
- 液体和气流测量
- 传感器应用：接近度、运动和缺陷检测
- 线路损耗/衰减
- 测试与医疗设备
- 扫描/时钟发生器
- 时域反射(TDR)应用
AD9837
低功耗、8.5 mW、2.3 V至5.5 V可编程波形发生器

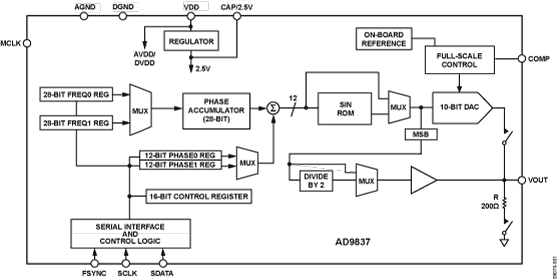

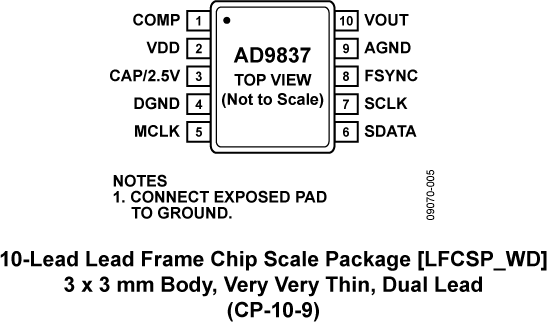

AD9837 Functional Block Diagram AD9837 Pin Configuration
