AD9613
推荐新设计使用12位、170/210/250 MSPS、1.8 V双通道模数转换器(ADC)
- 产品模型
- 6
产品详情
- 信噪比(SNR):69.6 dBFS(185 MHz fIN,250 MSPS)
- 无杂散动态范围(SFDR):86 dBFS(185 MHz fIN,250 MSPS)
- 输入噪声:-149.9 dBFS/Hz(185 MHz、−1 dBFS AIN、250 MSPS)
- 总功耗:770 mW (250 MSPS)
- 1.8 V电源电压
- LVDS(ANSI-644电平)输出
- 1至8整数输入时钟分频器(最大输入频率625 MHz)
- 采样速率最高达250 MSPS
- 中频采样频率最高达400 MHz
- ADC内部基准电压源
- 灵活的模拟输入范围
- 1.4 V p-p至2.0 V p-p(标称值1.75 V p-p)
- ADC时钟占空比稳定器
- 95 dB通道隔离/串扰
- 串行端口控制
- 节能的掉电模式
AD9613是一款双通道、12位、采样速率最高达250 MSPS的模数转换器(ADC),旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。
这款双通道ADC内核采用多级、差分流水线架构,并集成了输出纠错逻辑。每个ADC均具有宽带宽输入,支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动,使转换器保持出色的性能。
ADC输出数据直接路由至两个外部12位LVDS输出端口,格式化为交错式或通道复用式。
需要时,灵活的掉电选项可以明显降低功耗。
设置与控制编程利用三线式SPI兼容型串行接口来完成。
AD9613采用64引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。
产品特色
- 集成式双通道、12位、170 MSPS/210 MSPS/250 MSPS ADC。
- 快速超量程和阈值检测。
- 取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
- SYNC输入支持多器件同步。
- 三线式、1.8V SPI端口可用于寄存器编程和寄存器回读。
- 与AD9643引脚兼容,可轻松转换至14位产品,并与AD6649和AD6643引脚兼容。
应用
- 通信
- 分集无线电系统
- 多模式数字接收机(3G)
- TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
- I/Q解调系统
- 智能天线系统
- 通用软件无线电
- 超声设备
- 宽带数据应用
参考资料
数据手册 1
用户手册 1
应用笔记 16
技术文章 1
评估设计文件 4
教程 4
3rd Party Solutions 1
技术书 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
AD9613BCPZ-170 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9613BCPZ-210 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9613BCPZ-250 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9613BCPZRL7-170 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9613BCPZRL7-210 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9613BCPZRL7-250 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
未找到匹配项目 | ||
6月 26, 2023 - 23_0025 Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor |
||
AD9613BCPZ-170 | 量产 | |
AD9613BCPZ-210 | 量产 | |
AD9613BCPZ-250 | 量产 | |
AD9613BCPZRL7-170 | 量产 | |
AD9613BCPZRL7-210 | 量产 | |
AD9613BCPZRL7-250 | 量产 | |
6月 9, 2021 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea |
||
AD9613BCPZ-170 | 量产 | |
AD9613BCPZ-210 | 量产 | |
AD9613BCPZ-250 | 量产 | |
AD9613BCPZRL7-170 | 量产 | |
AD9613BCPZRL7-210 | 量产 | |
AD9613BCPZRL7-250 | 量产 |
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
单端转差分放大器 2 | ||
ADA4927-2 | 推荐新设计使用 | 超低失真电流反馈型ADC驱动器 |
ADA4938-2 | 推荐新设计使用 | 超低失真差分ADC驱动器(双通道) |
全差分放大器 1 | ||
ADL5562 | 推荐新设计使用 | 2.6GHz 超低失真RF/IF差分放大器 |
时钟产生器件 6 | ||
AD9523 | 不推荐用于新设计 | 14路输出、低抖动时钟发生器 |
AD9523-1 | 推荐新设计使用 | 低抖动时钟发生器,提供14路LVPECL/LVDS/HSTL输出或29路LVCMOS输出 |
AD9524 | 不推荐用于新设计 | 6路输出、双环路时钟发生器 |
AD9510 | 推荐新设计使用 | 1.2 GHz时钟分配IC,PLL内核,分频器,延迟调整,8路输出 |
AD9511 | 推荐新设计使用 | 1.2 GHz时钟分配IC,PLL内核,分频器,延迟调整,5路输出 |
AD9512 | 推荐新设计使用 | 1.2 GHz时钟分配IC、2路1.6 GHz输入、分频器、延迟调整、5路输出 |
时钟分配器件 3 | ||
AD9513 | 推荐新设计使用 | 800 MHz时钟分配IC,分频器,延迟调整,三路输出 |
AD9514 | 推荐新设计使用 | 1.6 GHz时钟分配IC、分频器、延迟调整、3路输出 |
AD9515 | 推荐新设计使用 | 1.6 GHz时钟分配IC,分频器,延迟调整,两路输出 |
数字控制VGA 2 | ||
ADL5202 | 过期 | 宽动态范围、高速、数字控制VGA |
AD8376 | 推荐新设计使用 | 超低失真IF双通道VGA |
工具及仿真模型
Virtual Eval - BETA
Virtual Eval是一款网络应用程序,可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型,Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件(如输入音和外部抖动)以及器件特性(如增益或数字下变频)进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。
打开工具AD9613 IBIS Model 1
Visual Analog
对于正在选择或评估高速ADC的设计工程师,VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。
打开工具AD9613 Simulink ADIsimADC Model

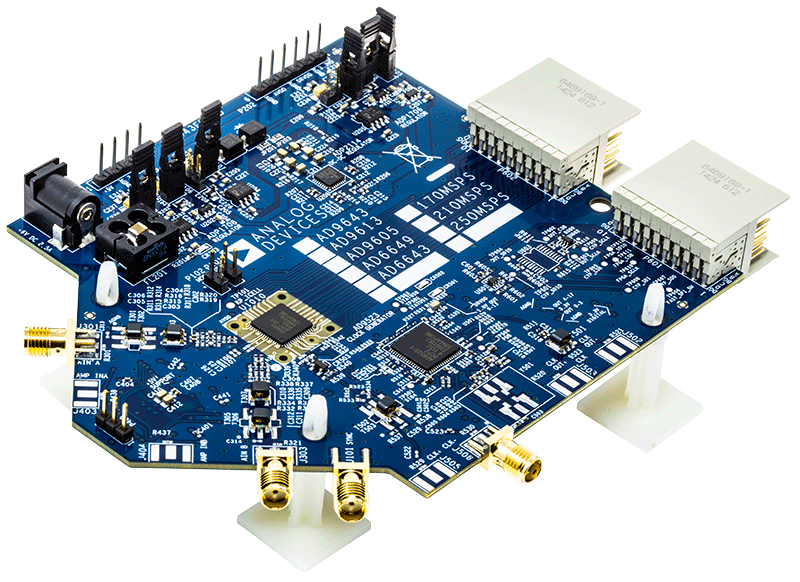

打开工具评估套件
