AD5933: 1 MSPS, 12-Bit Impedance Converter, Network Analyzer Data Sheet (Rev. F)12/22/2004PDF644 K
概览
优势和特点
- 提供中文数据手册
- 可编程输出峰峰值激励电压，输出频率最高达100 kHz
- 可编程频率扫描功能和串行I2C®接口
- 频率分辨率：27位(<0.1 Hz)
- 阻抗测量范围：1 kΩ至10 MΩ
- 利用附加电路可测量100 Ω至1 kΩ阻抗
- 内部温度传感器(±2°C)
- 内部系统时钟选项
- 相位测量功能
- 系统精度：0.5%
- 电源电压：2.7 V至5.5 V
- 温度范围：-40°C 至 +125°C
- 16引脚SSOP封装
- 通过汽车应用认证
产品详情
AD5933是一款高精度的阻抗转换器系统解决方案，片上集成频率发生器与12位、1 MSPS的模数转换器(ADC)。用频率发生器产生的信号来激励外部复阻抗，外部阻抗的响应信号由片上ADC进行采样，然后由片上DSP进行离散傅里叶变换(DFT)处理。DFT算法在每个频率上返回一个实部(R)数据字和一个虚部(I)数据字。
校准之后，很容易算出各扫描频率点的阻抗幅度和相对相位。计算是利用实部和虚部寄存器内容在片外完成，寄存器内容可以从串行I2C接口读取。
ADI公司还提供一款类似器件AD5934，它是一款2.7 V至5.5 V、250 kSPS、12位阻抗转换器，内置温度传感器，并采用16引脚SSOP封装。
应用
- 电化学分析
- 生物电阻抗分析
- 阻抗频谱分析
- 复阻抗测量
- 腐蚀监控和保护设备
- 生物医学和汽车传感器
- 近程传感
- 无损检测
- 材料性质分析
- 燃料/电池状态监控
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

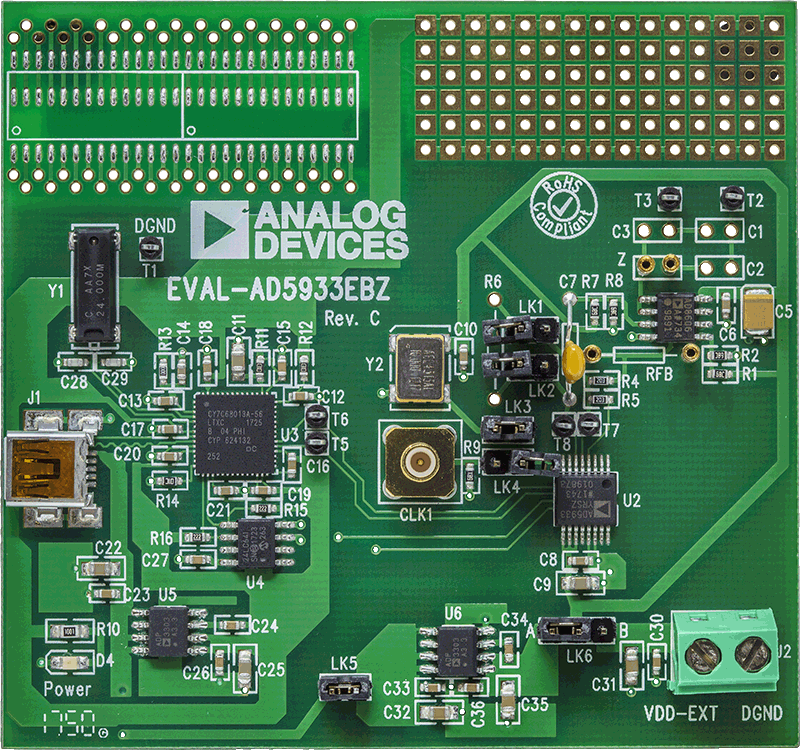

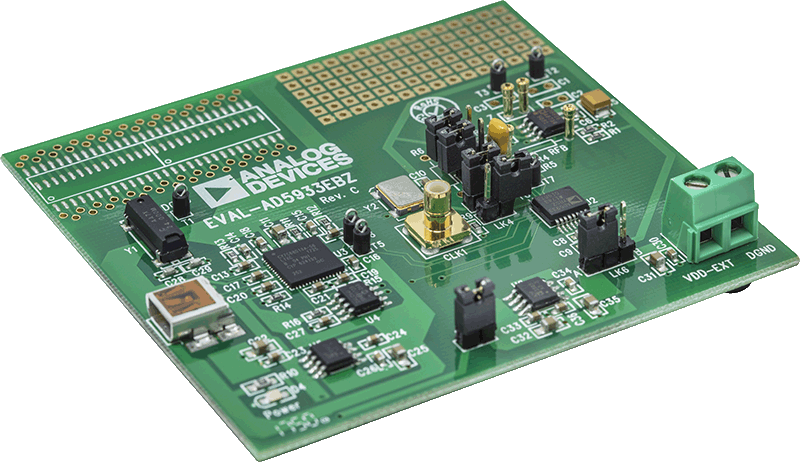

评估套件 (1)
参考资料
-
AN-1389：引线框芯片级封装(LFCSP)的建议返修程序 (Rev. 0)1/25/2016PDF652 K
-
AN-280: Mixed Signal Circuit Technologies2/14/2015PDF2101 kB
-
AN-1252: How to Configure the AD5933/AD5934 (Rev. 0)11/15/2013PDF265 kB
-
AN-769: 基于AD9540产生多时钟输出 (Rev. 0)8/26/2010PDF130 kB
-
AN-1053: AD5933评估板测量事例 (Rev. 0)7/26/2010PDF243 kB
-
AN-237: 放大器直接数字频率合成的DAC选型器应用漫谈 (Rev. 0)3/1/2010PDF1156 kB
-
AN-953: 具可编程模数的直接数字频率合成器(DDS) (Rev. 0)9/29/2009PDF99 kB
-
AN-605: 同步多个基于DDS的频率合成器AD9852 (Rev. A)9/25/2009PDF0
-
AN-939: 利用AD9912的超奈奎斯特频率操作得到高RF输出信号 (Rev. 0)10/29/2007PDF0
-
AN-927: 确定杂散来源是DDS/DAC还是其他器件(例如开关电源)[中文版] (Rev. 0)7/12/2007PDF234 kB
-
AN-843: 用AD5933测量扬声器阻抗特性 (Rev. A)6/27/2007PDF513 kB
-
AN-837: 基于DDS的时钟抖动性能与DAC重构滤波器性能的关系[中文版] (Rev. 0)12/28/2006PDF416 kB
-
AN-823: 时钟应用中的直接数字频率合成器[中文版] (Rev. 0)10/12/2006PDF303 kB
-
AN-851: 一种WiMax双下变频IF采样接收机设计方案[中文版] (Rev. 0)7/26/2006PDF421 kB
-
AN-847: 用AD5933测量接地阻抗特性 (Rev. A)6/20/2006PDF294 kB
-
AN-772: 引脚架构芯片级封装(LFCSP)设计与制造指南2/1/2006
-
AN-345: 低频和高频电路接地12/6/2004PDF823 kB
-
AN-632: 利用AD9951 DDS作为ADN2812连续速率CDR的捷变参考时钟以提供数据速率 (Rev. 0)9/25/2003PDF298 kB
-
AN-342: 高速、高精度处理模拟信号[中文版] (Rev. 0)10/10/2002PDF466 kB
-
AN-557: 实验者项目： (Rev. 0)10/2/2002PDF942 kB
-
AN-419: 用于完整的直接数字频率合成器AD9850的分立、低相位噪声、125MH晶振 (Rev. A)10/2/2002PDF216 kB
-
AN-423: 直接数字频率合成器AD9850的幅度调制 (Rev. A)10/2/2002PDF159 kB
-
AN-587: 同步多个基于DDS的频率合成器AD9850/AD9851 (Rev. 0)9/26/2002PDF724 kB
-
AN-543: 利用ADSP-2181 DSP和AD9850直接数字频率合成器产生高质量、全数字RF频率调制 (Rev. A)9/12/2002PDF335 kB
-
• AN-543 - Stereo FM Transmitter
UNDEFINED -
• AN-543 - Stereo FM Transmitter
-
UG-364: Evaluating the AD5933 1 MSPS, 12-Bit Impedance Converter Network Analyzer2/27/2012PDF1202 kB
-
Impedance-to-Digital Converters—Compact and Easy to Use1/6/2015PDF680 K
-
Introducing Digital Up/Down Converters: VersaCOMM™ Reconfigurable Digital Converters3/8/2008PDF63 kB
-
FAQs3/10/2020
-
ADI汽车传感器和传感器接口解决方案12/29/2016
-

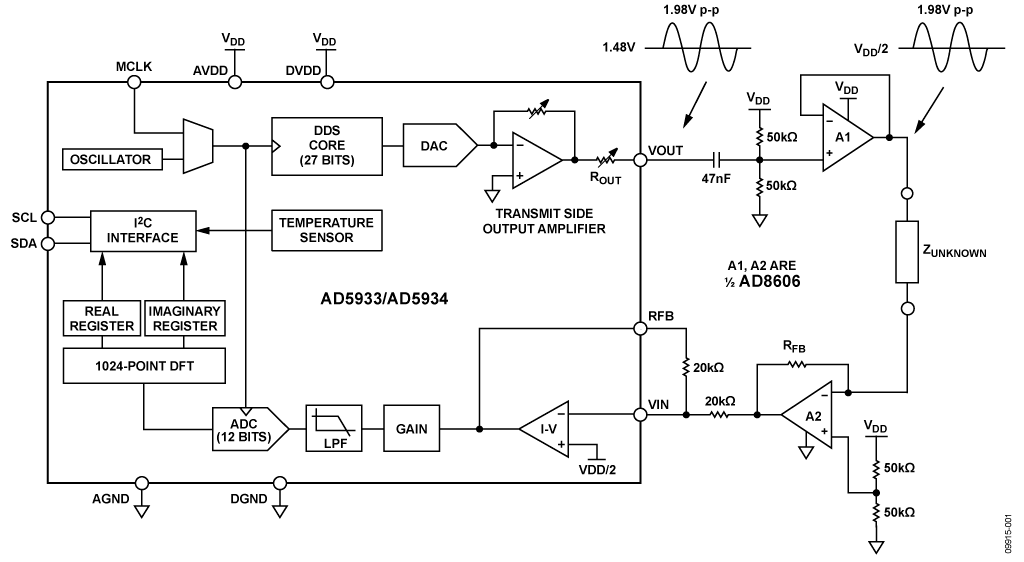

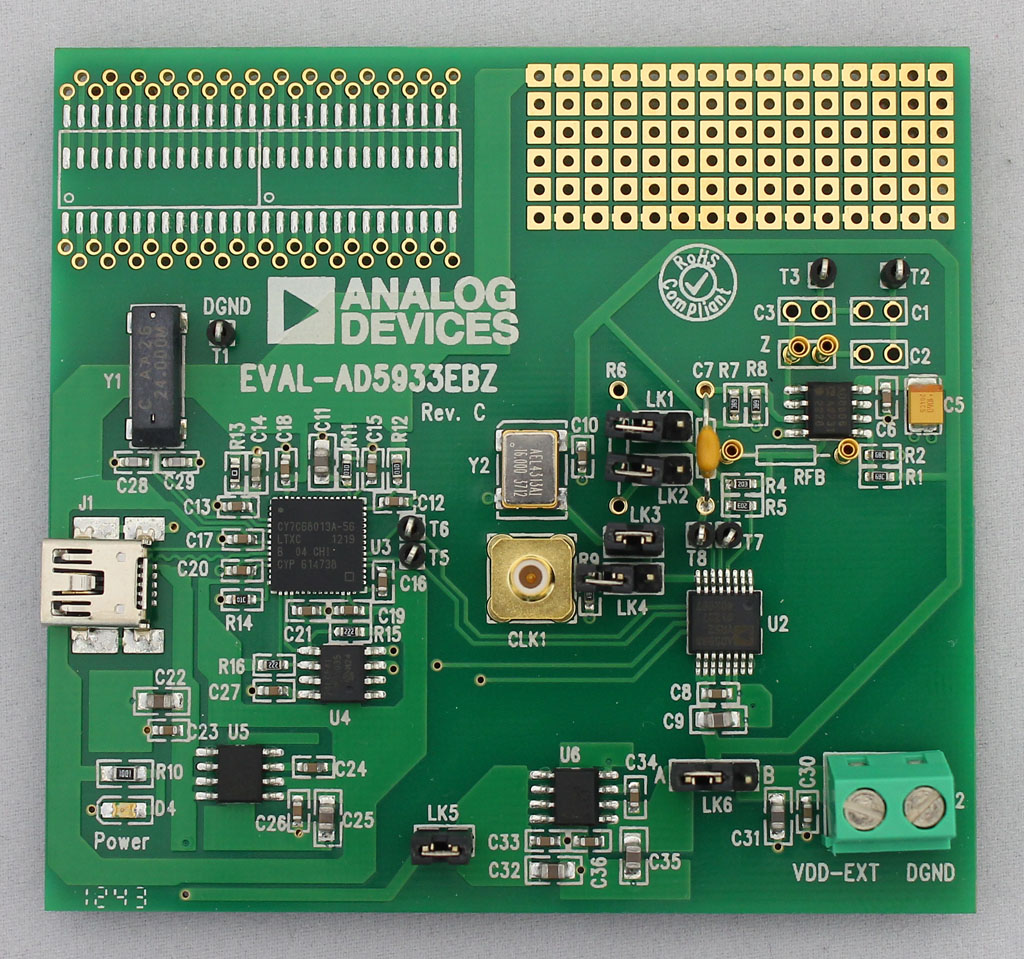

CN0217: 用12位阻抗转换器实现高精度阻抗测量7/26/2011PDF253 kB
-
