概览
优势和特点
- 可编程输出峰峰值激励电压，输出频率最高达100 kHz
- 可编程频率扫描功能和串行I2C接口
- 频率分辨率：27位(<0.1 Hz)
- 阻抗测量范围：1 kΩ至10 MΩ
- 利用附加电路可测量100 Ω至1 kΩ阻抗
- 相位测量功能
- 系统精度：0.5%
- 电源电压：2.7 V至5.5 V
- 温度范围：-40℃至+125℃
- 16引脚SSOP封装
产品详情
AD5934是一款高精度的阻抗转换器系统解决方案，片上集成一个频率发生器和一个12位、250 kSPS模数转换器(ADC)。用频率发生器产生的信号来激励外部复阻抗，外部阻抗的响应信号由片上ADC进行采样，然后由片上DSP进行离散傅里叶变换(DFT)处理。DFT算法在每个频率上返回一个实部(R)数据字和一个虚部(I)数据字。
校准后，使用以下两个公式很容易算出各扫描频率点的阻抗幅度和相应的阻抗相位：
幅度 = √ R2 + I2
相位 = Tan-1 (I/R)
ADI公司还提供一款类似器件AD5933，它是一款2.7 V至5.5 V、1 MSPS、12位阻抗转换器，内置温度传感器，并采用16引脚SSOP封装。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-1389：引线框芯片级封装(LFCSP)的建议返修程序 (Rev. 0)1/25/2016PDF652 K
-
AN-280: Mixed Signal Circuit Technologies2/14/2015PDF2101 kB
-
AN-1252: How to Configure the AD5933/AD5934 (Rev. 0)11/15/2013PDF265 kB
-
AN-769: 基于AD9540产生多时钟输出 (Rev. 0)8/26/2010PDF130 kB
-
AN-1053: AD5933评估板测量事例 (Rev. 0)7/26/2010PDF243 kB
-
AN-237: 放大器直接数字频率合成的DAC选型器应用漫谈 (Rev. 0)3/1/2010PDF1156 kB
-
AN-953: 具可编程模数的直接数字频率合成器(DDS) (Rev. 0)9/29/2009PDF99 kB
-
AN-605: 同步多个基于DDS的频率合成器AD9852 (Rev. A)9/25/2009PDF0
-
AN-939: 利用AD9912的超奈奎斯特频率操作得到高RF输出信号 (Rev. 0)10/29/2007PDF0
-
AN-927: 确定杂散来源是DDS/DAC还是其他器件(例如开关电源)[中文版] (Rev. 0)7/12/2007PDF234 kB
-
AN-837: 基于DDS的时钟抖动性能与DAC重构滤波器性能的关系[中文版] (Rev. 0)12/28/2006PDF416 kB
-
AN-823: 时钟应用中的直接数字频率合成器[中文版] (Rev. 0)10/12/2006PDF303 kB
-
AN-851: 一种WiMax双下变频IF采样接收机设计方案[中文版] (Rev. 0)7/26/2006PDF421 kB
-
AN-772: 引脚架构芯片级封装(LFCSP)设计与制造指南2/1/2006
-
AN-345: 低频和高频电路接地12/6/2004PDF823 kB
-
AN-632: 利用AD9951 DDS作为ADN2812连续速率CDR的捷变参考时钟以提供数据速率 (Rev. 0)9/25/2003PDF298 kB
-
AN-342: 高速、高精度处理模拟信号[中文版] (Rev. 0)10/10/2002PDF466 kB
-
AN-557: 实验者项目： (Rev. 0)10/2/2002PDF942 kB
-
AN-419: 用于完整的直接数字频率合成器AD9850的分立、低相位噪声、125MH晶振 (Rev. A)10/2/2002PDF216 kB
-
AN-423: 直接数字频率合成器AD9850的幅度调制 (Rev. A)10/2/2002PDF159 kB
-
AN-587: 同步多个基于DDS的频率合成器AD9850/AD9851 (Rev. 0)9/26/2002PDF724 kB
-
AN-543: 利用ADSP-2181 DSP和AD9850直接数字频率合成器产生高质量、全数字RF频率调制 (Rev. A)9/12/2002PDF335 kB
-
Impedance-to-Digital Converters—Compact and Easy to Use1/6/2015PDF680 K
-
Introducing Digital Up/Down Converters: VersaCOMM™ Reconfigurable Digital Converters3/8/2008PDF63 kB
-
FAQs3/10/2020
-
CN0349: Fully Isolated Conductivity Measurement Data Acquisition System (Rev. A)6/12/2017PDF413 K
-

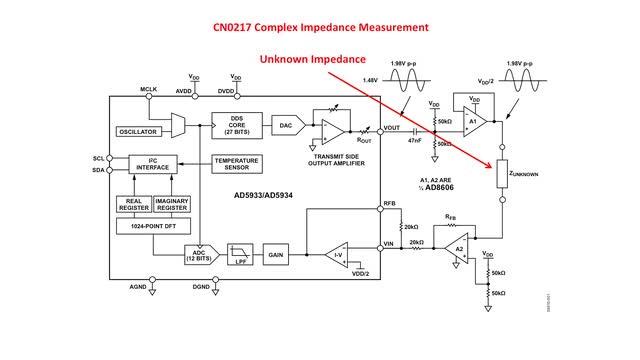

CN0217: 用12位阻抗转换器实现高精度阻抗测量7/26/2011PDF253 kB
-
