ADUCM350

推荐新设计使用

集成Cortex M3内核的可配置阻抗网络分析仪和恒电位仪

数据手册 (Rev. B) 产品选型表

产品模型: 2

Viewing:

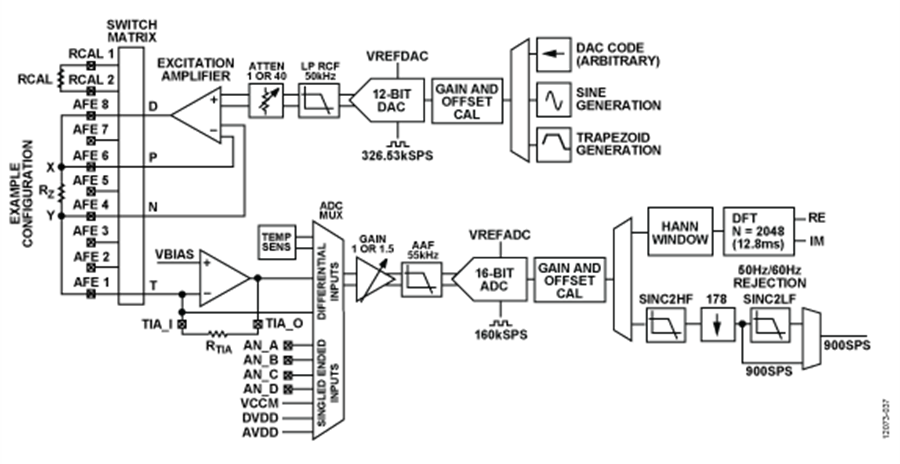

产品详情

模拟性能

160 kSPS、16位精密模数转换器(ADC)

4条专用电压测量通道
8条电流测量通道
阻抗测量引擎

高精度基准电压源
电源噪声抑制滤波
超低泄漏可配置开关矩阵
12位数模转换器(DAC)
精密仪表放大器控制环路
6通道CapTouch控制器
温度传感器

模拟硬件加速器

自治模拟前端(AFE)控制器

用于AFE功能的独立序列器

直接数字频率合成器(DDS)/任意波形发生器
接收滤波器
复数阻抗测量(DFT)引擎

处理

16 MHz ARM Cortex-M3处理器
384 kB嵌入式Flash存储器
32 kB系统SRAM
16 kB Flash配置为EEPROM

集成式全速USB2.0控制器和PHY
多层高级微控制器总线结构
(AMBA)总线矩阵
中央直接存储器访问(DMA)控制器
实时时钟(RTC)
通用、唤醒和看门狗定时器

通信

输入/输出

I²S和蜂鸣器接口
LCD显示控制器（并行和串行）
LCD分段控制器
SPI、I2C和UART外设接口
可编程GPIO

电源

兼容纽扣电池
主动测量范围：2.5 V至3.6 V
电源管理单元(PMU)
上电复位(POR)和电源监控器(PSM)

封装和温度范围

工作温度范围：−40°C至+85°C
封装：120引脚、8 mm × 8 mm CSP_BGA

参考资料

数据手册 1

ADuCM350: 16-Bit Precision, Low Power Meter On A Chip with Cortex-M3 and Connectivity Data Sheet (Rev.B) 05/23/2014

用户手册 3

UG-677: ADuCM350 Software Development Kit Quick Start Guide 04/17/2015

UG-668: Evaluating the ADuCM350 16-Bit, Precision, Low Power Meter-on-a-Chip (Rev.A) 04/20/2015

UG-587: ADuCM350 Hardware Reference Manual (Rev.E) 09/18/2015

应用笔记 8

AN-1271：针对阻抗转换优化ADuCM350 (Rev.A) 01/19/2016

AN-1302: 针对4线式生物隔离阻抗测量应用优化ADuCM350 (Rev.0) 01/19/2016

AN-1286: ADuCM350 Analog Front End Accuracy in a Noisy Digital Environment (Rev.0) 01/20/2016

AN-1293: A Quick Guide to the ADuCM350 Sequencer 06/13/2024

AN-1282: Profiling the ADuCM350 Supply Current in an Example Application 09/16/2024

AN-1262: ADuCM350 Serial Download Protocol 11/01/2013

AN-1263: Security Integrity of the ADuCM350 11/01/2013

AN-1281: Amperometric/Potentiostat Measurements Using the ADuCM350 03/20/2024

技术文章 6

第二代可穿戴设备背后的传感器 09/01/2017

生命体征监测技术：对人体实施状态监控 06/01/2020

生物电阻抗分析在疾病临床监测和诊断中的应用 09/01/2019

阻抗测量中的万能法宝 11/01/2018

生物阻抗谱技术的进步如何推动便携式设备创新 10/31/2023

ADuCM350 + AD8233 Analysis 11/21/2016

信息 2

ADUCM350: 16-Bit Precision, Low Power Meter on a Chip with Cortex-M3 and Connectivity 02/14/2015

Environmental Monitoring Where Less Is More 02/07/2015

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUCM350BBCZ	120-Ball CSPBGA (8mm x 8mm x 1.23mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUCM350BBCZ-RL	120-Ball CSPBGA (8mm x 8mm x 1.23mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
12月 2, 2015 - 15_0242 ADuCM350 Metal Edit Change
		PCN15_0242_Form Material_Report
ADUCM350BBCZ	量产
ADUCM350BBCZ-RL	量产
7月 7, 2014 - 14_0163 Data Sheet & Silicon Anomaly Sheet updates for ADuC7023, ADuC7121, ADuC7122, ADuC7124/6, ADuC7060/61, ADuCM360/1, ADuCM350 product
		PCN14_0163_Form Material_Report
ADUCM350BBCZ	量产
ADUCM350BBCZ-RL	量产

这是最新版本的数据手册

评估套件

schematic 1

ADUCM350评估板

立即购买更多内容

产品详情

Eval-ADuCM350EBZ评估套件包括如下器件：

设备要求

硬件

1个Eval-ADuCM350EBZ板
1个USB-SW/UART-EMUZ，也称为J-Link OB仿真器
1个ADuCM350四线式生物配置3板
1个分线板
1根USB电缆

资料

UG-677: ADuCM350 Software Development Kit Quick Start Guide
235.5 K

UG-668: Evaluating the ADuCM350 16-Bit, Precision, Low Power Meter-on-a-Chip (Rev.A)
1.55 M

UG-587: ADuCM350 Hardware Reference Manual (Rev.E)
5.77 M
