MAX17570

推荐用于新设计

4.5V至60V、300mA、超小型、高效率同步降压DC-DC转换器

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 减少外部元件数量并降低总成本
    • 无肖特基同步操作
    • 内部补偿
    • 内部软启动
    • 全陶瓷电容，超紧凑布局
  • 灵活支持系统中的多个电源轨
    • 宽输入电压范围：4.5V至60V
    • 3.3V和5V固定输出电压
    • 可调输出范围为0.9V至VIN的97%
    • 提供高达300mA的负载电流
    • 200kHz至1MHz可调开关频率，具有外部时钟同步功能
  • 降低功耗
    • 95.8%峰值效率（VIN = 15V、VOUT = 12V、IOUT = 150mA）
    • 关断电流 = 2.2μA（典型值）
    • PFM选项，可实现出色的轻负载效率
  • 在恶劣工业环境中可靠运行
    • 打嗝模式限流和自动重试启动
    • 开漏电源良好输出（RESET引脚）
    • 可编程EN/UVLO阈值
    • 单调启动至预偏置输出
    • 过温保护
    • 较高的工业级-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
    • 符合CISPR32(EN55032)B类传导和电磁辐射骚扰相关要求

MAX17570是一款高效率、高电压、同步降压型DC-DC转换器，集成MOSFET，支持4.5V至60V的宽输入电压范围。该转换器在3.3V（MAX17570A、MAX17570D）、5V（MAX17570B、MAX17570E）和可调输出电压（MAX17570C、MAX17570F）下，可提供高达300mA的输出电流。当满足EN/UVLO和VCC UVLO时，内部上电时序将会软启动误差放大器基准电压，从而实现独立于负载电流的干净单调输出电压软启动。VOUT/FB引脚通过电阻分压器监控输出电压。在输出电压达到调节值的95%后1024个周期，RESET引脚转变为高阻抗状态。将EN/UVLO引脚拉至低电平，器件即进入关断模式，并且仅消耗2.2μA（典型值）的待机电流。

MAX17570A/B/C在所有负载下以脉宽调制(PWM)模式工作，MAX17570D/E/F在轻负载下以PFM模式工作。在PWM模式下，允许电感电流变为负值。PWM工作模式在频率敏感应用中非常有用，在所有负载下可提供固定开关频率。在PFM模式下，转换器会禁用负电感电流，并在轻负载时跳过脉冲以提高效率。在PFM模式下，每个时钟周期均会强制电感电流达到150mA的固定峰值，直到输出电压升至标称电压的102.3%。一旦输出电压达到标称电压的102.3%，高侧和低侧FET都会关断，并且器件进入休眠模式，直到负载将输出放电至标称电压的101.1%。大多数内部模块将在休眠模式下关闭，以节省静态电流。当输出电压降至标称电压的101.1%以下后，器件退出休眠模式，导通所有内部模块，并再次开始向输出传送能量脉冲，直到达到标称输出电压的102.3%。PFM模式的优点是轻负载时效率更高，因为从电源获取的静态电流较低。

应用

  • 工厂自动化
  • 汽配
  • 通用负载点
MAX17570
4.5V至60V、300mA、超小型、高效率同步降压DC-DC转换器

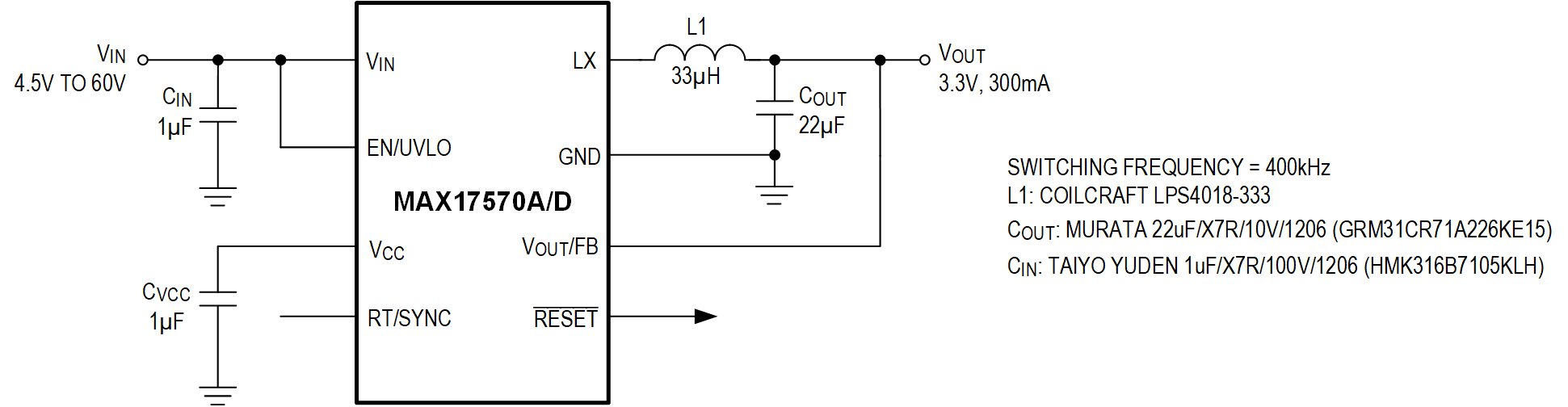

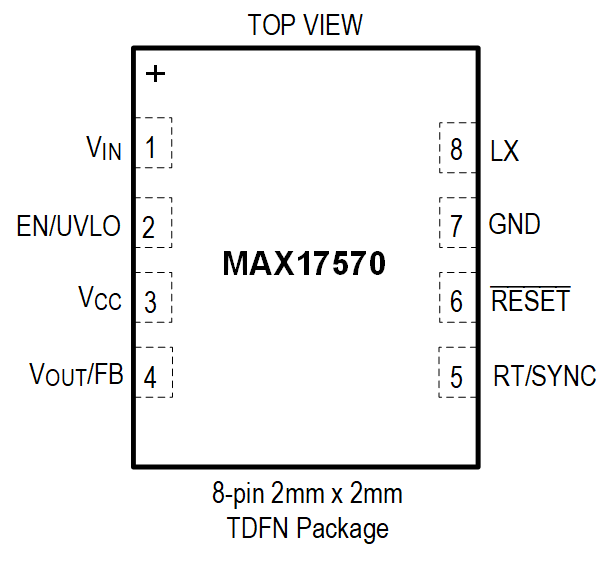

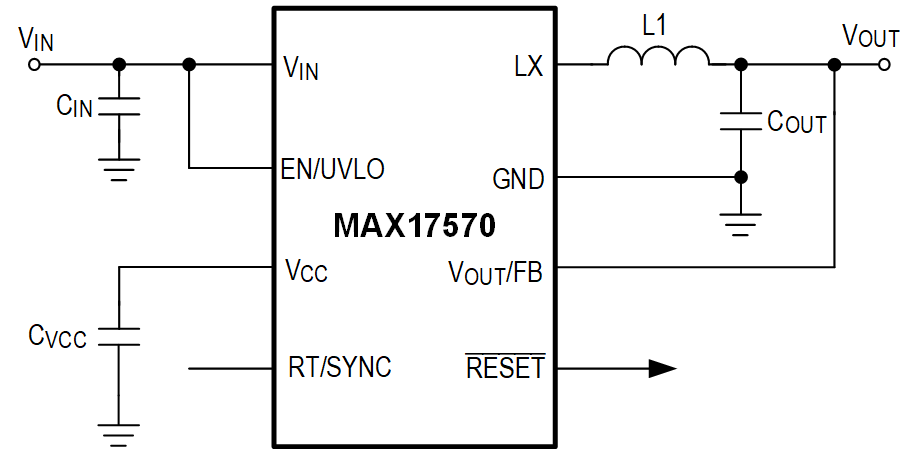

MAX17570 Simplified Application Diagram MAX17570 Typical Application Circuit MAX17570 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

SIMPLIS Models 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX17570C/MAX17570F Evaluation Kits

Evaluation Kit for the MAX17570C/MAX17570F Converters

立即购买 更多内容

特性和优点

  • Operates up to 60V Input Supply
  • Adjustable 12V PWM and PFM Application Circuits
  • Up to 300mA Load Current
  • 400kHz Switching Frequency
  • Enable/UVLO Input, Resistor-Programmable UVLO Threshold
  • Open-Drain RESET Output
  • Provision to Synchronize MAX17570C to the External Clock Source
  • Overcurrent and Overtemperature Protection
  • Proven PCB Layout
  • Fully Assembled and Tested
  • Complies with CISPR32 (EN55032) Class B Conducted and Radiated Emissions

产品详情

The MAX17570C/MAX17570F evaluation kits (EV kits) provide proven designs to evaluate the performance of the MAX17570C/MAX17570F high-voltage, high-efficiency, synchronous step-down DC-DC converters. The MAX175-70C/MAX17570F EV kits operate over a 15V to 60V input range and can deliver up to 300mA at an adjustable 12V output. The MAX17570C operates in PWM mode at all loads and the MAX17570F operates in PFM mode at light loads.

The EV kits feature an adjustable input undervoltage lock-out, open-drain RESET, overcurrent protection, external frequency synchronization, and thermal shutdown. The MAX17570 IC data sheet provides a complete description of the part and should be read in conjunction with this EV kit data sheet before operating these EV kits.

eval board
schematic 4
schematic 5
schematic 6
MAX17570A/MAX17570D Evaluation Kits

Evaluation Kit for MAX17570A/MAX17570D Converters

立即购买 更多内容

特性和优点

  • Operates up to 60V Input Supply
  • Fixed 3.3V PWM and PFM Application Circuits
  • Up to 300mA Load Current
  • 400kHz Switching Frequency
  • Enable/UVLO Input, Resistor-Programmable UVLO Threshold
  • Open-Drain RESET Output
  • Provision to Synchronize MAX17570A to the External Clock Source
  • Overcurrent and Overtemperature Protection
  • Proven PCB Layout
  • Fully Assembled and Tested
  • Complies with CISPR32 (EN55032) Class B Conducted and Radiated Emissions

产品详情

The MAX17570A/MAX17570D evaluation kits (EV kits) pr-ovide proven designs to evaluate the performance of the MAX17570A/MAX17570D high-voltage, high-efficiency, synchronous step-down DC-DC converters. The MAX175-70A/MAX17570D EV kits operate over a 4.5V to 60V input range and can deliver up to 300mA at a fixed 3.3V output. The MAX17570A operates in PWM mode at all loads and the MAX17570D operates in PFM mode at light loads.

The EV kits feature an adjustable input undervoltage lockout, open-drain RESET, overcurrent protection, external frequency synchronization, and thermal shutdown. The MAX17570 IC data sheet provides a complete description of the part that should be read in conjunction with this EV kit data sheet before operating these EV kits.

eval board
schematic 7
schematic 8
MAX17570B/MAX17570E Evaluation Kits

用于 MAX17570B/MAX17570E 转换器的评估套件

立即购买 更多内容

特性和优点

  • 工作输入电源电压高达 60V
  • 固定 5V PWM 和 PFM 应用电路
  • 高达 300mA 的负载电流
  • 400kHz 开关频率
  • 使能/UVLO 输入，可通过电阻器编程 UVLO 阈值
  • 开漏 RESET 输出
  • 为了将 MAX17570B 同步到外部时钟源而提供
  • 过流和过温保护
  • 经过验证的 PCB 布局
  • 全面装配且经过测试
  • 符合 CISPR32 (EN55032) B 类传导和辐射发射要求

产品详情

MAX17570B/MAX17570E 评估套件（EV 套件）设计可靠，用于评估 MAX17570B/MAX17570E 高压、高效、同步降压型 DC-DC 转换器的性能。MAX17570B/MAX17570E EV 套件在 6.5V 至 60V 输入电压范围内工作，可在固定 5V 输出下提供高达 300mA 的电流。MAX17570B 在所有负载下以 PWM 模式工作，而 MAX17570E 在轻负载下以 PFM 模式工作。

该 EV 套件具有可调输入欠压闭锁 (UVLO)、开漏 RESET、过流保护、外部频率同步和热关断特性。MAX17570 IC 数据手册提供了有关零件的完整描述，在使用这些 EV 套件之前应同时参阅该描述与本 EV 套件数据手册。
MAX17570C/MAX17570F Evaluation Kits
Evaluation Kit for the MAX17570C/MAX17570F Converters
MAX17570C_MAX17570F_EVKIT Board Photo Angle MAX17570C_MAX17570F_EVKIT Board PhotoTop MAX17570C_MAX17570F_EVKIT Board Photo Bottom
MAX17570A/MAX17570D Evaluation Kits
Evaluation Kit for MAX17570A/MAX17570D Converters
MAX17570A_MAX17570D_EVKIT ANGLE Board Photo MAX17570A_MAX17570D_EVKIT Top Board Photo MAX17570A_MAX17570D_EVKIT Bottom Board Photo
MAX17570B/MAX17570E Evaluation Kits
用于 MAX17570B/MAX17570E 转换器的评估套件
MAX17570B_MAX17570E_EVKIT Board Photo Angle MAX17570B_MAX17570E_EVKIT Board Photo Top
