MAX17320

2S-4S ModelGauge m5 EZ电量表,带有保护装置、内部自放电检测,并获得SHA-256认证

更多 showmore-icon

具有保护器和SHA-256认证的业界超低IQ独立式多节电池电量表

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 电池健康+可编程安全/保护
    • 过压(温度相关)
    • 过度充电/过度放电/短路电流
    • 过温/欠温
    • 欠压+ SmartEmpty
    • 电池内部自放电检测
    • 充电故障期间理想二极管放电
    • 充电规范(JEITA)
    • 使用CHG FET进行预验证充电控制
  • ModelGauge m5 EZ算法
    • 百分比、容量、剩余电量使用时间/充满电量所需时间、老化
    • Cycle+™ 老化预测
  • 精密测量,无需校准
    • 电流、电压、功率、时间、周期
    • 芯片温度,4个热敏电阻±1°C
  • 使用内部FET的电池平衡
  • SHA-256认证
  • 用于独立工作的非易失性存储器
    • 历史记录、用户数据(84字节)
  • 低静态电流
    • 启用FET:38µA有源
  • 按钮唤醒——消除系统功耗直至按下按钮
  • 始终导通LDO
  • 动态功耗——估算电源能力
  • SBS 1.1兼容寄存器组
更多细节
show more Icon

MAX17320是一款38µA IQ独立电池组侧电量表IC,带有保护装置、电池内部自放电检测,并获得SHA-256认证(可选),适用于2至4节串联锂离子/聚合物电池。

该IC监控电池的电压、电流、温度和状态,以使用外部高侧N-FET提供针对过压/欠压、过流、短路、过温/欠温、过充电和内部自放电情况的保护,并提供充电规范,确保电池在安全条件下运行,从而延长电池的续航时间。该IC使用内部FET平衡电池。在预充电期间,该IC使用CHGFET对充电过程进行线性控制。

为防止电池组克隆,该IC集成了采用160位密钥的SHA-256认证。每个IC都包含唯一的64位ID。

该电量表采用Maxim ModelGauge™ m5算法,既有库仑计数器的短期精度和线性度,也有基于电压的电量表的长期稳定性,提供业界出色的电量表精度。IC会对电池老化情况、温度和放电速率进行自动补偿,在各种工作条件下能准确提供电池的充电状态(SOC)(以毫安时mAh或百分比%显示)。

该IC提供了一个可配置的始终导通LDO,即使在故障情况下,也可以为系统侧的小型关键负载供电,而不会使电池过载。动态功率功能提供瞬时最大电池输出功率,可以在不违反最小系统输入电压的情况下输送给系统。

Maxim 1-Wire®或双线I2C/SMBus接口提供对数据和控制寄存器的访问。该IC采用无铅2.4mm x 2.6mm 30引脚0.4mm间距WLP封装和4mm x 4mm 24引脚TQFN封装。



应用

  • 数码相机、数码摄像机和运动型摄像机
  • 手提电脑、无线电和终端
  • 医疗设备,健康和健身监测器
  • 电动工具、无线扬声器和无人机
  • 智能电池和电池备用
  • 智能手机、平板电脑和二合一笔记本电脑

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17320G10+
  • HTML
  • HTML
MAX17320G10+T
  • HTML
  • HTML
MAX17320G12+
  • HTML
  • HTML
MAX17320G12+T
  • HTML
  • HTML
MAX17320G20+
  • HTML
  • HTML
MAX17320G20+T
  • HTML
  • HTML
MAX17320G22+
  • HTML
  • HTML
MAX17320G22+T
  • HTML
  • HTML
MAX17320X10+
  • HTML
  • HTML
MAX17320X10+T
  • HTML
  • HTML
MAX17320X12+
  • HTML
  • HTML
MAX17320X12+T
  • HTML
  • HTML
MAX17320X20+
  • HTML
  • HTML
MAX17320X20+T
  • HTML
  • HTML
MAX17320X22+
  • HTML
  • HTML
MAX17320X22+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

MAX17320X2EVKIT

MAX17320评估套件

zoom

MAX17320X2EVKIT

MAX17320评估套件

MAX17320评估套件

特性和优点

  • ModelGauge m5算法
  • 监控多节电池组
  • 用于评估的板载完整保护解决方案
  • 使用默认硬件的电池组输入电压范围:+2.3V至+4.9V/节
  • 使用5mΩ检测电阻的默认电流范围为-10A至+10A,通过更改为更小的检测电阻可支持更高的电流
  • 热敏电阻测量
  • 板载I2C/1-Wire通信接口,内置MAXUSB接口
  • 兼容Windows 7或更高版本的软件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17320X/MAX17320G评估套件(EV套件)是装配完成且经过测试的表面贴装PCB,用于评估独立的电池组侧电量表IC,这些IC带有保护器和可选的SHA-256认证,适用于2-4节锂离子/聚合物电池。

MAX17320评估套件包含集成了I2C/1-Wire®接口和USB micro-B电缆的IC评估板。基于Windows®的图形用户界面(GUI)软件可与评估套件一起使用,可从 https:// www.maximintegrated.com/products/MAX17320.html/ 产品页面下载,位于“设计资源”选项卡下。需要装有Windows 7或更高版本的Windows操作系统才能使用该评估套件GUI软件。



应用

  • 数码相机、数码摄像机和运动型摄像机
  • 手提电脑、无线电和终端
  • 医疗设备,健康和健身监测器
  • 电动工具、无线扬声器和无人机
  • 智能电池和电池备用
  • 智能手机、平板电脑和二合一笔记本电脑
reference details image

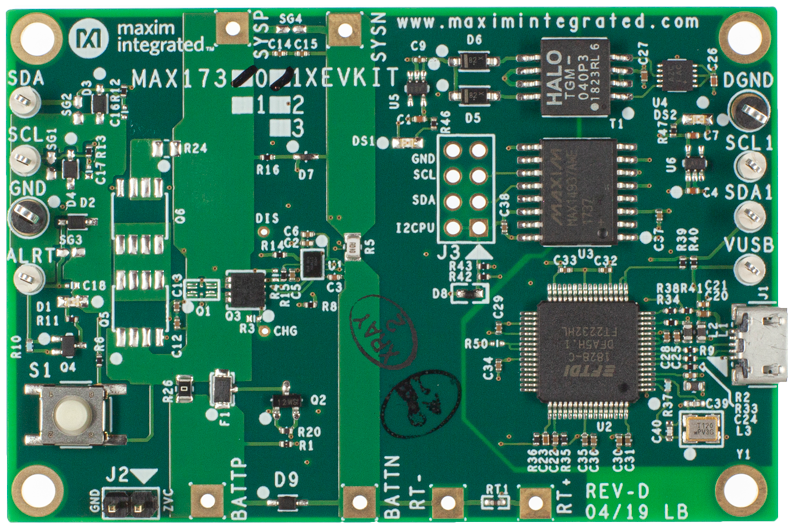

MAX17320X1EVKIT

MAX17320评估套件

zoom

MAX17320X1EVKIT

MAX17320评估套件

MAX17320评估套件

特性和优点

  • ModelGauge m5算法
  • 监控多节电池组
  • 用于评估的板载完整保护解决方案
  • 使用默认硬件的电池组输入电压范围:+2.3V至+4.9V/节
  • 使用5mΩ检测电阻的默认电流范围为-10A至+10A,通过更改为更小的检测电阻可支持更高的电流
  • 热敏电阻测量
  • 板载I2C/1-Wire通信接口,内置MAXUSB接口
  • 兼容Windows 7或更高版本的软件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17320X/MAX17320G评估套件(EV套件)是装配完成且经过测试的表面贴装PCB,用于评估独立的电池组侧电量表IC,这些IC带有保护器和可选的SHA-256认证,适用于2-4节锂离子/聚合物电池。

MAX17320评估套件包含集成了I2C/1-Wire®接口和USB micro-B电缆的IC评估板。基于Windows®的图形用户界面(GUI)软件可与评估套件一起使用,可从 https:// www.maximintegrated.com/products/MAX17320.html/ 产品页面下载,位于“设计资源”选项卡下。需要装有Windows 7或更高版本的Windows操作系统才能使用该评估套件GUI软件。



应用

  • 数码相机、数码摄像机和运动型摄像机
  • 手提电脑、无线电和终端
  • 医疗设备,健康和健身监测器
  • 电动工具、无线扬声器和无人机
  • 智能电池和电池备用
  • 智能手机、平板电脑和二合一笔记本电脑

MAX17320G2EVKIT

MAX17320评估套件

zoom

MAX17320G2EVKIT

MAX17320评估套件

MAX17320评估套件

特性和优点

  • ModelGauge m5算法
  • 监控多节电池组
  • 用于评估的板载完整保护解决方案
  • 使用默认硬件的电池组输入电压范围:+2.3V至+4.9V/节
  • 使用5mΩ检测电阻的默认电流范围为-10A至+10A,通过更改为更小的检测电阻可支持更高的电流
  • 热敏电阻测量
  • 板载I2C/1-Wire通信接口,内置MAXUSB接口
  • 兼容Windows 7或更高版本的软件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17320X/MAX17320G评估套件(EV套件)是装配完成且经过测试的表面贴装PCB,用于评估独立的电池组侧电量表IC,这些IC带有保护器和可选的SHA-256认证,适用于2-4节锂离子/聚合物电池。

MAX17320评估套件包含集成了I2C/1-Wire®接口和USB micro-B电缆的IC评估板。基于Windows®的图形用户界面(GUI)软件可与评估套件一起使用,可从 https:// www.maximintegrated.com/products/MAX17320.html/ 产品页面下载,位于“设计资源”选项卡下。需要装有Windows 7或更高版本的Windows操作系统才能使用该评估套件GUI软件。



应用

  • 数码相机、数码摄像机和运动型摄像机
  • 手提电脑、无线电和终端
  • 医疗设备,健康和健身监测器
  • 电动工具、无线扬声器和无人机
  • 智能电池和电池备用
  • 智能手机、平板电脑和二合一笔记本电脑

MAX17320G1EVKIT

MAX17320评估套件

zoom

MAX17320G1EVKIT

MAX17320评估套件

MAX17320评估套件

特性和优点

  • ModelGauge m5算法
  • 监控多节电池组
  • 用于评估的板载完整保护解决方案
  • 使用默认硬件的电池组输入电压范围:+2.3V至+4.9V/节
  • 使用5mΩ检测电阻的默认电流范围为-10A至+10A,通过更改为更小的检测电阻可支持更高的电流
  • 热敏电阻测量
  • 板载I2C/1-Wire通信接口,内置MAXUSB接口
  • 兼容Windows 7或更高版本的软件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17320X/MAX17320G评估套件(EV套件)是装配完成且经过测试的表面贴装PCB,用于评估独立的电池组侧电量表IC,这些IC带有保护器和可选的SHA-256认证,适用于2-4节锂离子/聚合物电池。

MAX17320评估套件包含集成了I2C/1-Wire®接口和USB micro-B电缆的IC评估板。基于Windows®的图形用户界面(GUI)软件可与评估套件一起使用,可从 https:// www.maximintegrated.com/products/MAX17320.html/ 产品页面下载,位于“设计资源”选项卡下。需要装有Windows 7或更高版本的Windows操作系统才能使用该评估套件GUI软件。



应用

  • 数码相机、数码摄像机和运动型摄像机
  • 手提电脑、无线电和终端
  • 医疗设备,健康和健身监测器
  • 电动工具、无线扬声器和无人机
  • 智能电池和电池备用
  • 智能手机、平板电脑和二合一笔记本电脑
参考电路

参考电路 4

maxrefdes1209 figure 1

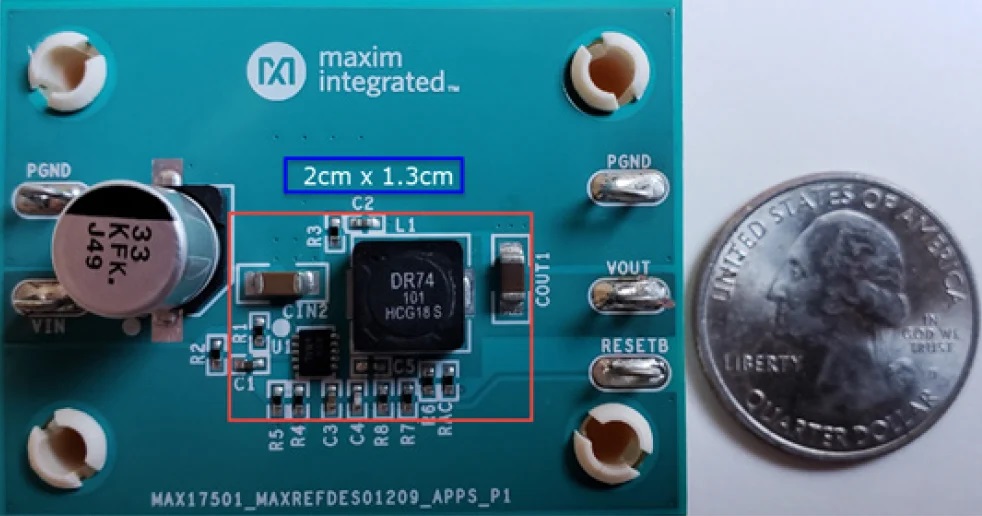

Non-Isolated 12V/0.5A 6W Step-Down Converter Using the MAX17501

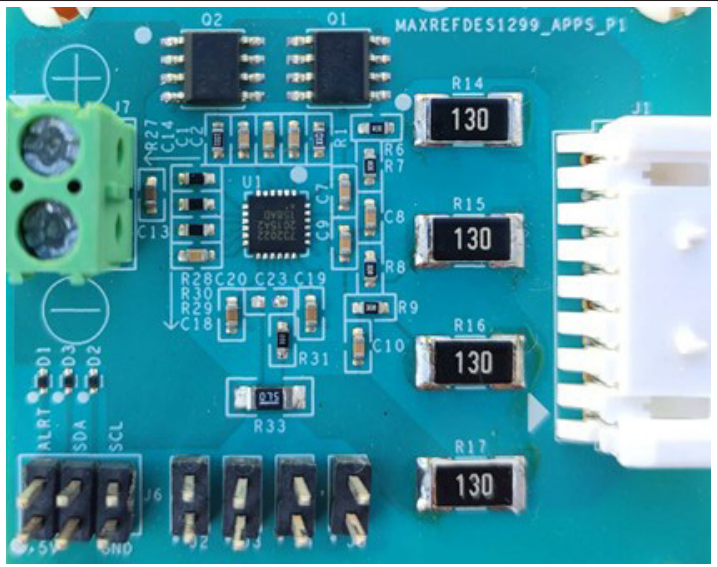

maxrefdes1299 figure 1

4-Cell Fuel Gauge with External Cell Balancing using MAX17320

zoomopens a dialog

MAXREFDES1299

4-Cell Fuel Gauge with External Cell Balancing using MAX17320

4-Cell Fuel Gauge with External Cell Balancing using MAX17320

特性和优点

  • Monitors cell voltages, pack current, pack temperatures, balances cells, and protects by controlling charge or discharge field-effect transistors (FETs).
  • Hardware protection for overcurrent in charge/discharge, short circuit in discharge, overvoltage, undervoltage, over temperature and under temperature.
  • External cell balancing up to 600 mA per cell.
  • I2C Interface with clock frequency of 400kHz.
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

1.9 M

MAXREFDES179 Block Diagram

Multicell USB-C PD Charging with Fuel Gauge Platform

zoomopens a dialog

MAXREFDES179

Multicell USB-C PD Charging with Fuel Gauge Platform

Multicell USB-C PD Charging with Fuel Gauge Platform

特性和优点

  • Input operating range of 3.5V to 25V
  • Type-C and USB-PD support

    • DRP and Try,Snk state
    • Cable orientation, power role detection
    • Integrated VCONN switch with OCP

  • Autonegotiate for the highest PD power profile (45W) when Sink
  • Autoenable OTG when Source
  • Autoconfigurable battery charger
  • AP control to overwrite PD power profile, OTG limit, USB-PD functions, buck-boost charger configuration, read/write MAX17320 fuel gauge status, configure MAX77932 switched capacitor converter
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

24.22 M

视频

Thumbnail Image

2月 08, 2023

03:17

Don't Let a Low Battery Eat Into Your Playtime

MAXREFDES183 System Block Diagram

MAXREFDES183# Portable Precision Calibrator
