MAX16710
推荐新设计使用10A、1.5MHz、2.7V 至 16V 集成降压型开关稳压器
凭借业界极小且速度极快的 10A 降压型开关稳压器，让电源设计更紧凑
- 产品模型
- 2
产品详情
- 功率密度高，元件数量少

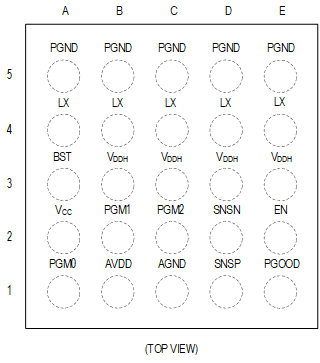

- 紧凑型 2.52 mm x 2.93 mm、25 焊球 WLP 封装
- 内部补偿
- 单电源操作，并集成用于偏置生成的 LDO
- 宽工作范围
- 2.7V 至 16V 输入电压范围
- 0.5V 至 5.8V 输出电压范围
- 可配置开关频率：500kHz 至 1.5MHz
- 结温范围：–40°C 至 +125°C
- 三个编程引脚，用于选择不同的配置
- 优化的性能和效率
- 峰值效率：93.1%（VDDH = 12V、VOUT = 1.8V、fSW = 500kHz）
- AMS 可改善负载瞬态
- 可选 DCM 可提高轻负载效率
- 差分远程检测

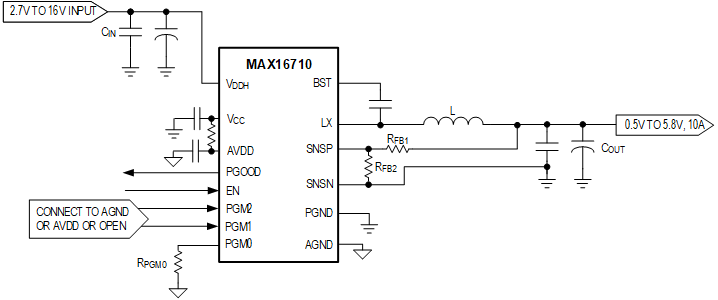

MAX16710 是一款完全集成式高效降压型 DC-DC 开关稳压器。该稳压器可以采用 2.7V 至 16V 输入电源，支持 0.5V 至 5.8V 输出调节范围，提供高达 10A 负载电流。
该套件的开关频率可在 500kHz 至 1.5MHz 之间进行配置，并能够优化解决方案的尺寸和性能设计。

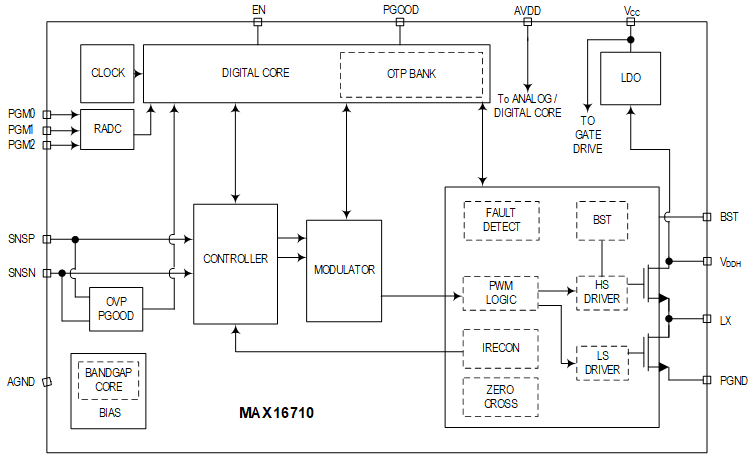

MAX16710 采用具有内部补偿的固定频率和电流模式控制。该 IC 采用先进的调制方案 (AMS) 和可选的断续电流模式 (DCM) 工作，以提高性能。可通过三个编程引脚（PGM0、PGM1 和 PGM2）选择操作设置和可配置功能。
该 IC 有一个内部 1.8V 线性稳压器 (LDO) 输出，为栅极驱动器 (VCC) 和内部电路 (AVDD) 供电。
该 IC 具有多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。
该套件采用紧凑型 2.52mm x 2.93mm 晶圆级封装，支持的结温范围为 -40°C 至 +125°C。
参考资料
数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16710AWA+ | 25-WLCSP-N/A | ||
| MAX16710AWA+T | 25-WLCSP-N/A |
这是最新版本的数据手册
工具及仿真模型
EE-Sim Power®工具 1
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
立即开始EE-Sim评估套件

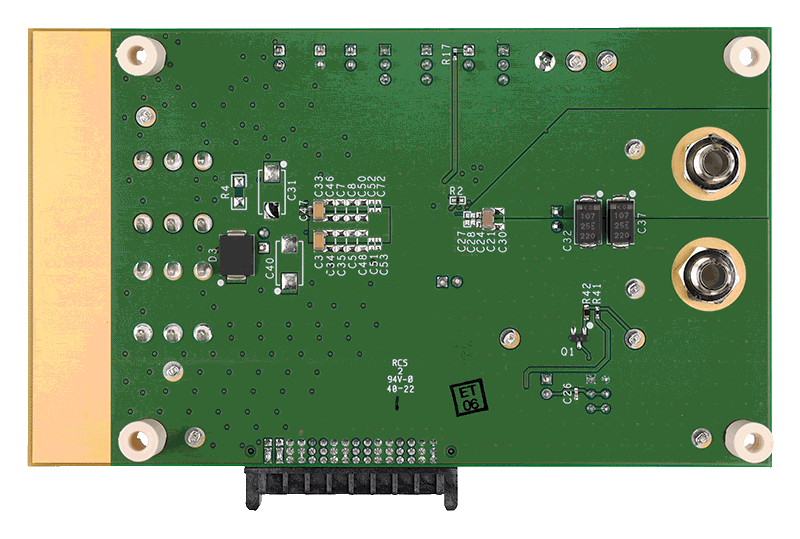

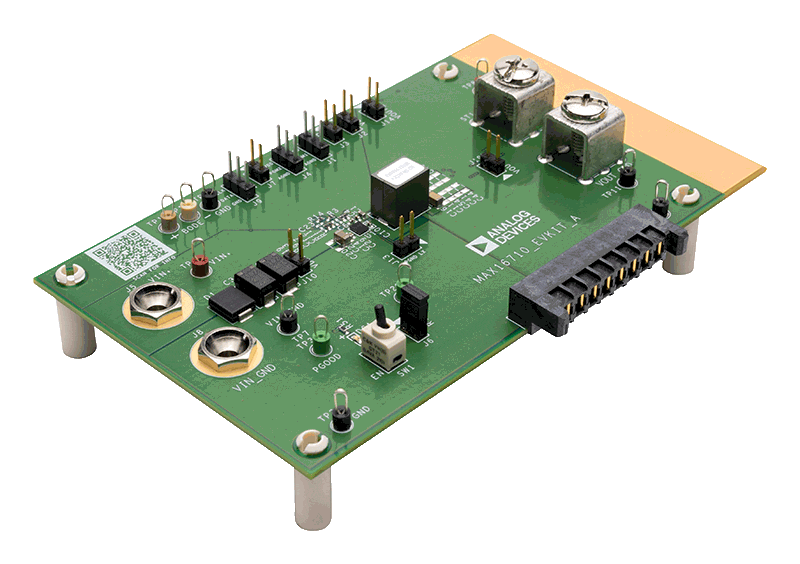

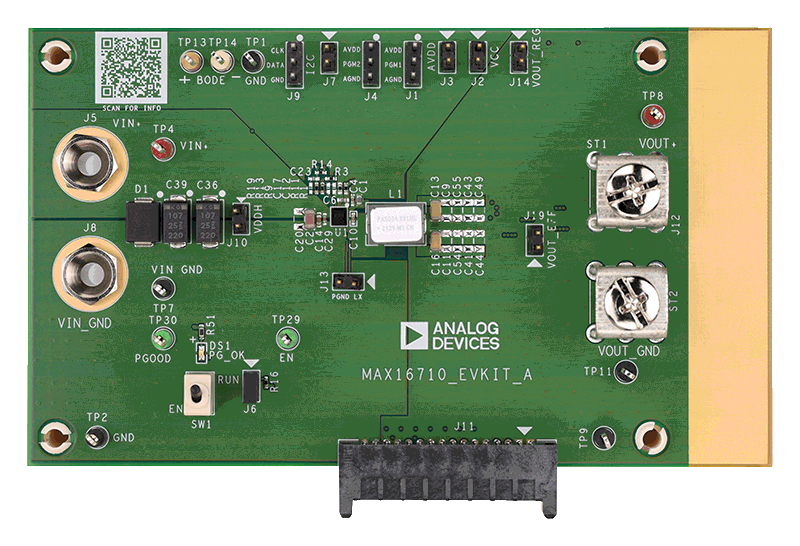

MAX16710 评估套件
