LTC7811

推荐用于新设计

40V、低 IQ、3MHz三路输出降压/降压/升压控制器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 双同步 Buck Plus 单升压控制器
  • 低工作 IQ:
    • 14 μA(14 V 至 3.3 V,通道 1 接通)
  • 通过输入电源电压低至 1V 的冷启动,输出保持稳定
  • 宽偏置输入电压范围:4.5V 至 40V
  • 高达 40 V 的降压输出电压
  • 升压输出电压仅受外部组件限制
  • 扩频运行
  • RSENSE 或 DCR 电流检测
  • 车载应用低电量指示器
  • 可编程固定频率(100 kHz 至 3 MHz)
  • 可锁相频率(100 kHz 至 3 MHz)
  • 轻负载时,可选择连续、脉冲跳跃或低纹波突发模式®操作
  • 升压通道电流监控器输出
  • 低关断 IQ:1.5μA
  • 小型 40 引脚 6 mm × 6 mm QFN 封装
  • 通过AEC-Q100汽车应用认证
LTC7811
40V、低 IQ、3MHz三路输出降压/降压/升压控制器

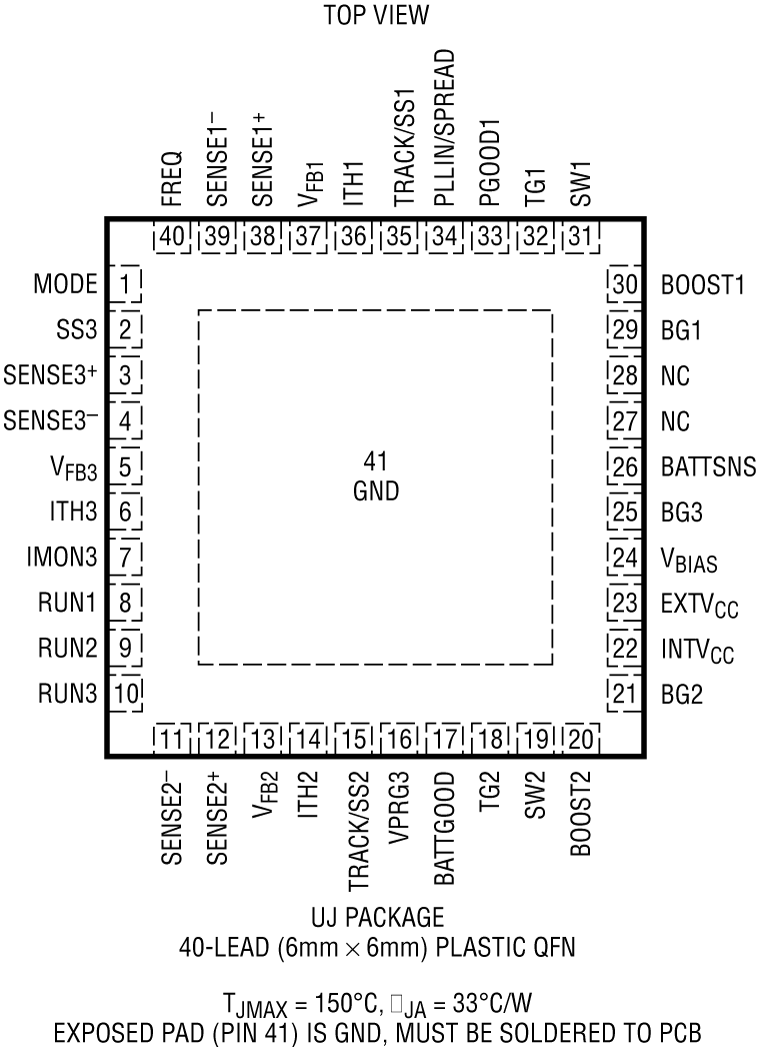

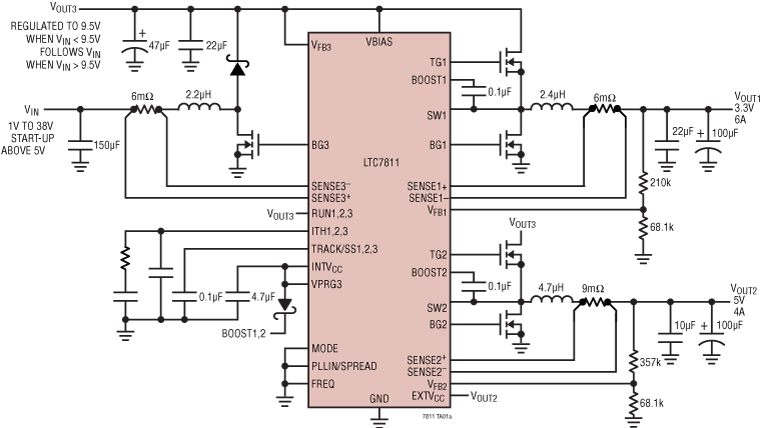

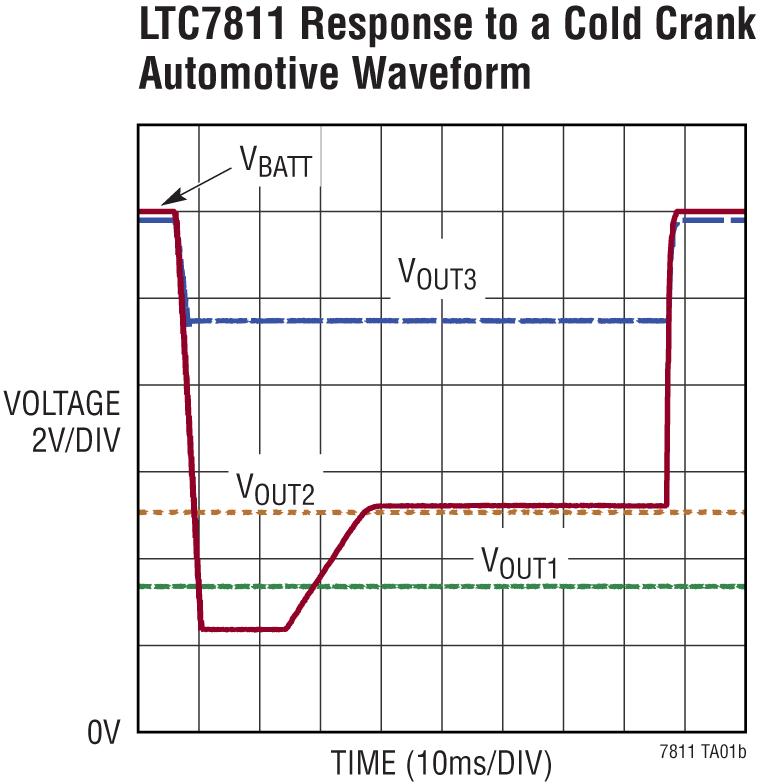

LTC7811 Application Circuit LTC7811 Pin Configuration LTC7811 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
DC3151A

LTC7811 | 采用三路输出升压/双降压型电源

产品详情

演示电路 DC3151A 是一款非同步升压加双同步降压电源,并采用 LTC7811。该演示电路设计用于由 9.5V 升压输出供电的两个 (5V/10A 和 3.3V/7A) 降压输出。​得益于此,降压输出能够在从 4.5V 到 36V 的宽输入电压范围内保持稳压,适合于汽车或其他由电池供电的应用。而且,演示电路采用了嵌入式布局,即,主降压电路元件插入一个面积为 ¾" x 1½" 区域内,而主升压电路的面积为 ¾" x 1¾"。LTC7811 的封装形式为带裸焊盘的 40 引脚 QFN。

该电路板的主要特性包括轨道跟踪(仅限降压通道)、一个内部 5V 线性偏置稳压器、每个输出的独立工作引脚、一个 PGOOD 信号(仅限 CH1)、电池监视器和一个允许转换器在 CCM 模式下工作的模式选择器、脉冲跳过或 Burst Mode 操作。展频模式可用于改善 EMI。可与外部时钟同步。

LTC7811 数据手册提供了该套件及其运行和应用信息的完整说明。必须将该数据手册与本演示电路 3151 快速启动指南配合阅读。

DC3151A
LTC7811 | 采用三路输出升压/双降压型电源

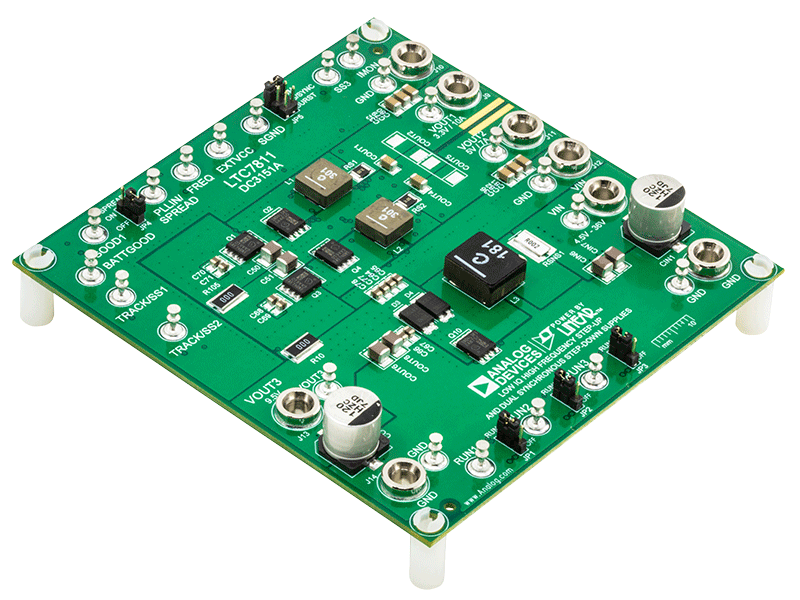

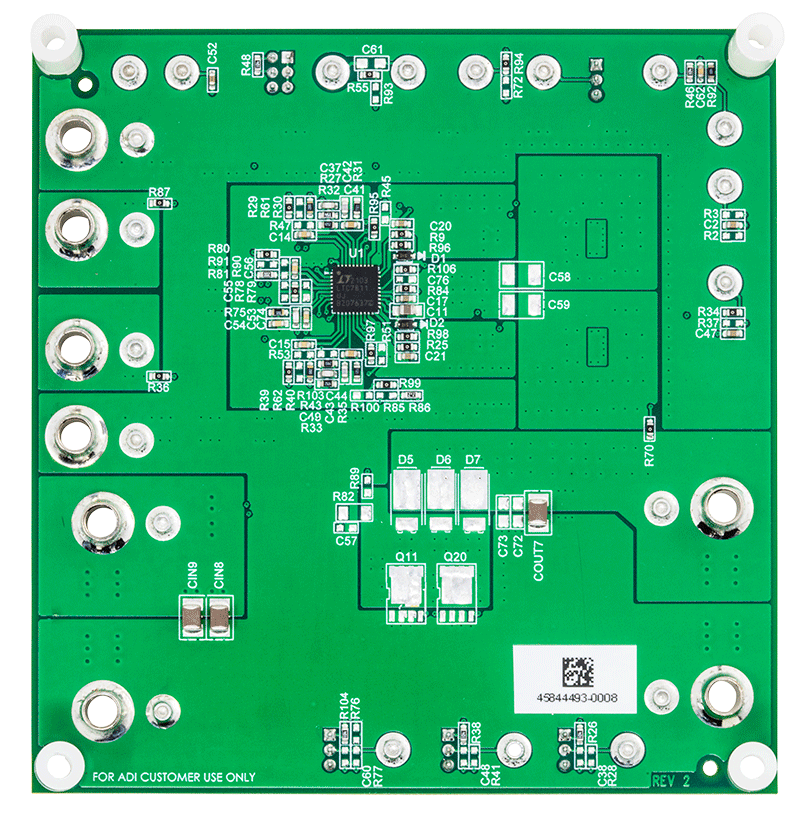

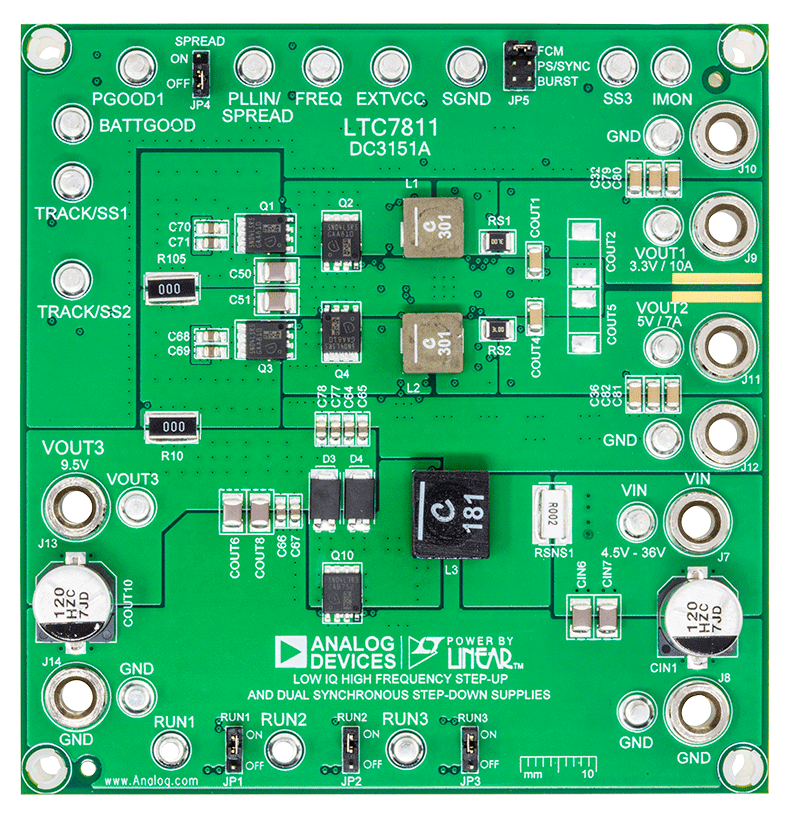

DC3151A Evaluation Board DC3151A Evaluation Board - Top View DC3151A Evaluation Board - Bottom View
